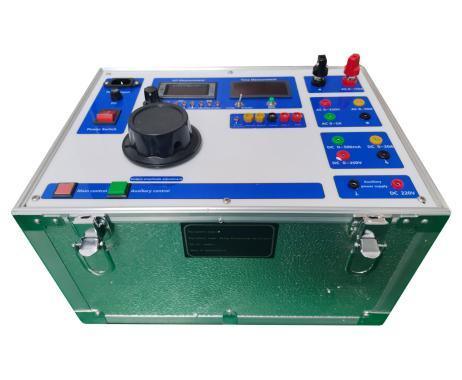

XHJB612 Однофазный тестер релейной защиты для точного тестирования вторичной инжекции

Основные функции
☆Требуется однофазное электропитание переменного тока 220 В, используются красивые и элегантные панели из ПВХ
☆Имеет выход мА, который может удовлетворить поляризацию, сигнал и другие релейные испытания
☆Встроенный цифровой миллисекундомер с клеммами запуска и остановки
☆Со звуковыми и световыми подсказками для рабочих контактов и т. д.
☆Специально изготовленное шасси из высокопрочного алюминиевого сплава, удобное для переноски и транспортировки
☆Панель управления проста и понятна, а проводка четкая, что делает ее удобной для работы на месте.

1	Электропитание	AC220V±10%, 50Hz
2	Выход Основная цепь	Выход переменного тока: Ток: 0-5A 0-50A 0-150A Напряжение: 0-250 В плавно регулируется
3		Выход постоянного тока: Напряжение: 0-250 В Ток: 0-20A 0-500mA
4		Измерение времени: 0-99,99S
5	Диапазон измерения	Напряжение: 0~500 В 0,5%RD±2d
6		Ток: 0~5A 0~50A 0~150A 0,5%RD±2d
7		Диапазон измерения времени: 0,01~99,99S

Как использовать

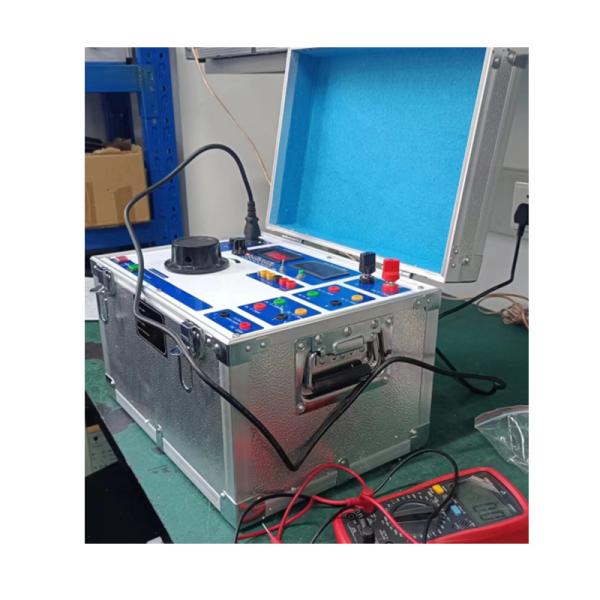

1 Проверка или подготовка перед использованием
Перед использованием прибора следует провести визуальный осмотр, а заземляющий конец трехжильного шнура питания должен быть надежно заземлен. Включите выключатель питания, а затем проверьте питание прибора. В это время должны загореться два счетчика, и коснитесь рукой кнопки «Выбор выхода». , индикатор состояния выхода должен быть нормальным слева направо.
2 Работа с выходом напряжения основной цепи
Выберите состояние выхода в диапазоне «AC0-250V», нажмите «переключатель управления выходом» основной цепи в нижнем левом углу испытательной камеры и медленно отрегулируйте большую ручку регулятора напряжения. Пара вольтметров/амперметров должна отображать напряжение переменного тока «0~250 В». Чтобы вывести «DC0~300V», выберите состояние выхода в диапазоне «DC0~250V», и метод регулировки такой же, как и выше.
3 Работа с выходом тока основной цепи
Выберите состояние выхода в диапазоне «AC0~5A», нажмите «переключатель управления выходом» основной цепи и медленно отрегулируйте ручку регулятора напряжения. В это время вольтметр/амперметр должен отображать ток «0~5A», а другие регулировки тока аналогичны этому методу.
4 Примеры использования:
4.1 Проверка срабатывания и отпускания реле напряжения
Сначала переведите прибор в готовность, подключите испытываемую катушку реле к соответствующей выходной клемме напряжения, нажмите переключатель «управление выходом основной цепи» и медленно отрегулируйте большую ручку, чтобы выходное напряжение плавно возрастало. Когда реле замкнется, запишите напряжение замыкания. , затем отрегулируйте большую ручку в противоположном направлении, пока реле не отпустится, и запишите напряжение отпускания. Основываясь на этом, можно рассчитать коэффициент возврата испытанного реле. Если испытываемое реле является реле перенапряжения, действуйте в обратном направлении.
4.2 Проверка уставки реле тока
Извлеките испытываемое реле из линии, подключите его к выходной клемме тока прибора, выберите соответствующий диапазон выходного тока, например «0~5A» или «0~100A», нажмите переключатель «Управление выходом» и медленно отрегулируйте максимальную ручку до срабатывания реле, наблюдайте значение вольтметра/амперметра и судите о срабатывании реле.
4.3 Определение времени задержки реле времени
Подключите испытываемое реле к выходной клемме (рабочее напряжение переменного или постоянного тока в соответствии с требованиями реле), отрегулируйте его до номинального значения срабатывания и восстановите после отключения питания. Подключите контакты задержки перемещения и замыкания испытываемого реле к клеммам II и ⊥, нажмите переключатель «управление выходом», катушка реле получит номинальное рабочее напряжение и одновременно запустит секундомер. По истечении времени задержки секундомер остановит отсчет. В это время секундомер Отображаемое число — это время задержки замыкания реле времени. Если вы хотите измерить задержку отпускания, принцип тот же, что и раньше, а фактическая проводка обратная.
4.4 Испытание промежуточного реле (с удерживающей катушкой)
Определите, какой режим действия (действие по напряжению или току) и какой режим удержания (удержание по напряжению или току) имеет испытываемое реле. В качестве примера возьмем действие по току и удержание по напряжению (реле постоянного тока), выберите диапазон выходного тока постоянного тока (0~500 мА или 0~5 А), нажмите переключатель «Управление выходом», медленно отрегулируйте большую ручку до срабатывания реле и запишите ток перемещения. Затем подключите выход вспомогательной цепи к концу удерживающей катушки реле, медленно отрегулируйте маленькую ручку до номинального значения реле, запишите значение удерживающего напряжения и определите качество реле на основе условий срабатывания или удержания.
Короче говоря, если вы освоите взаимосвязь между различными выходами этого прибора и измерительным прибором, вы сможете делать выводы из одного примера и применять их гибко в соответствии с конкретными условиями испытываемого реле. Я не буду приводить примеры один за другим здесь.

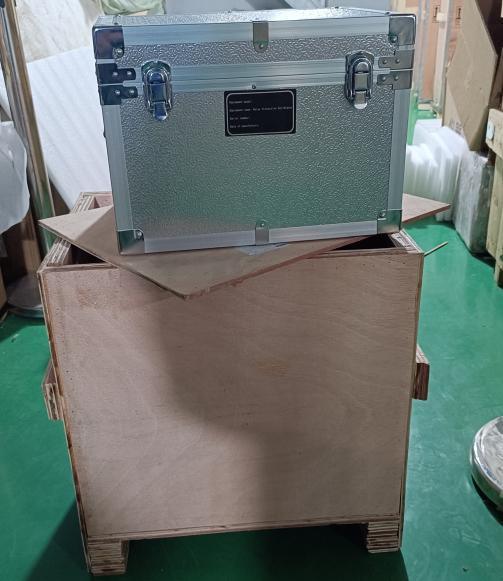

Упаковка: Деревянный ящик, заполненный пеной

Доставка: по воздуху, морю, экспресс-доставкой и т. д.

Срок доставки: 7-10 рабочих дней, если товар есть в наличии.
