Введение в продукт

XHJB666 микрокомпьютерный калибратор релейной защиты - это новый тип миниатюрного микрокомпьютерного тестера релейной защиты, полностью реализованный с помощью современных передовых микроэлектронных технологий.

Основные характеристики
1. Выход до 6-фазного напряжения и 6-фазного тока, которые можно комбинировать для реализации обычного 4-фазного напряжения и 3-фазного тока, 6-фазного напряжения, 6-фазного тока и 12-фазного режима.

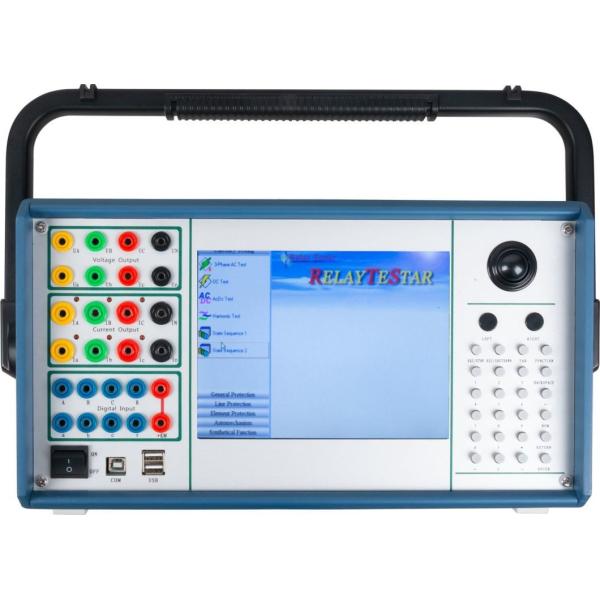

2. Высокопроизводительный встроенный промышленный компьютер и 8,4-дюймовый цветной ЖК-дисплей TFT с высоким разрешением

3. В выходе используется высококачественный, надежный модульный линейный усилитель мощности вместо усилителя мощности коммутационного типа для превосходной производительности.

4. Выходная часть управляется DSP, скорость работы высокая, возможности обработки цифровых сигналов в реальном времени сильные, контролируется полоса пропускания частоты передачи, а также контролируется преобразование D/A с высоким разрешением.

5. Он может выполнять различные крупномасштабные сложные проверочные работы с высокой степенью автоматизации. Он может легко тестировать и сканировать различные настройки защиты, выполнять воспроизведение неисправностей, хранить данные испытаний в реальном времени, отображать векторную графику и распечатывать отчеты онлайн.

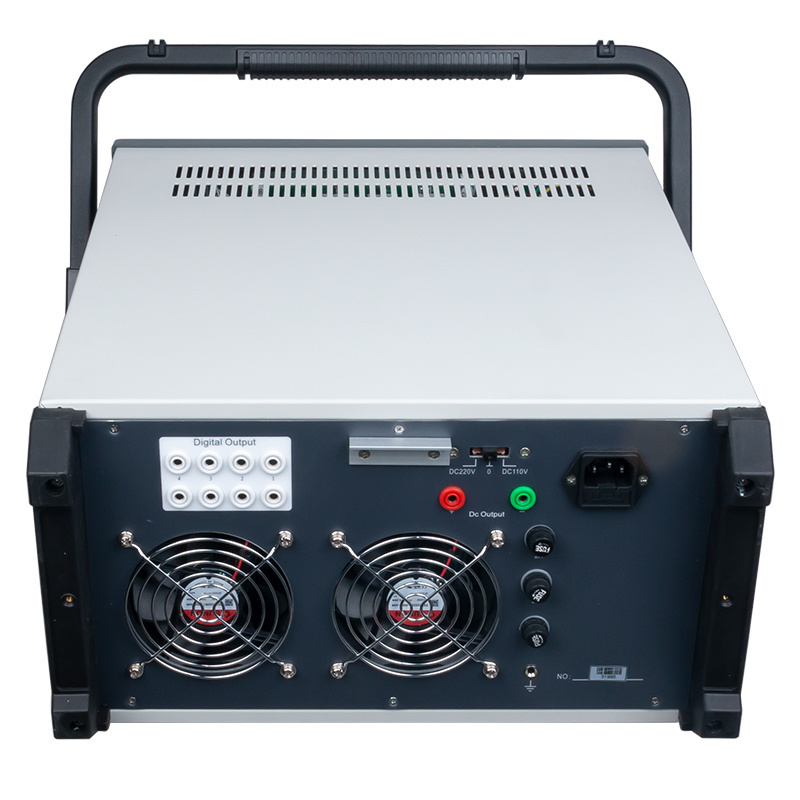

6. Он имеет независимый регулируемый выход постоянного тока 110 В и 220 В для выездной инспекции.

7. Тестер нового поколения TP-60A оснащен 10-канальным открытием и 8-канальным открытием для удобного самоинъекционного теста. Входной контакт является пустым контактом и совместим с потенциальными контактами 0~250 В, которые могут быть интеллектуально и автоматически распознаны.

8. Предоставляет различные модули автоматического тестирования программного обеспечения и тест синхронного запуска GPS (опционально).

9. Может выполнять различные сложные задачи калибровки и может легко тестировать и сканировать различные настройки защиты для воспроизведения неисправностей. Может хранить данные испытаний в реальном времени, отображать векторную графику, печатать отчеты и т. д.

10. Конструкция структуры рассеивания тепла разумна, меры аппаратной защиты надежны и совершенны, предусмотрены функция плавного пуска питания, самодиагностика неисправностей программного обеспечения и функция блокировки выхода.

Выход переменного тока
Выход фазного тока (эффективное значение)	0~40A,
Точность выхода	0,2 градуса
3-фазный параллельный выход тока (эффективное значение)	0~120A
Долгосрочный фазный ток	10A
Максимальная выходная мощность фазного тока	450ВА
Максимальная выходная мощность 3 параллельных токов	900ВА
Максимальное допустимое время работы 3 параллельных токов	10С
Диапазон частот (основной)	20~1000Гц
Гармоническое время	2~20
Выход постоянного тока
Выход тока	0~±10A / фаза, 0~±30A / 3 параллельно
Точность выхода	0,5 градуса
Выход переменного напряжения
Выход фазного напряжения (эффективное значение)	0~120В
Точность выхода	0,2 градуса
Выход линейного напряжения (эффективное значение)	0~240В
Выходная мощность фазного / линейного напряжения	80ВА / 100ВА
Диапазон частот (основной)	20~1000Гц
Гармоническое время	1~20
Выход постоянного напряжения
Диапазон выходного фазного напряжения	0~±160В
Точность выхода	0,5 градуса
Диапазон выходного линейного напряжения	0~±320В
Выходная мощность фазного / линейного напряжения	70ВА / 140ВА
10-канальный цифровой вход и 8-канальный цифровой выход
Диапазон измерения времени	0,1 мс ~ 9999 с
Точность измерения	<0,1 мс
Объем и вес	400×360×160 мм³ ,15 кг
