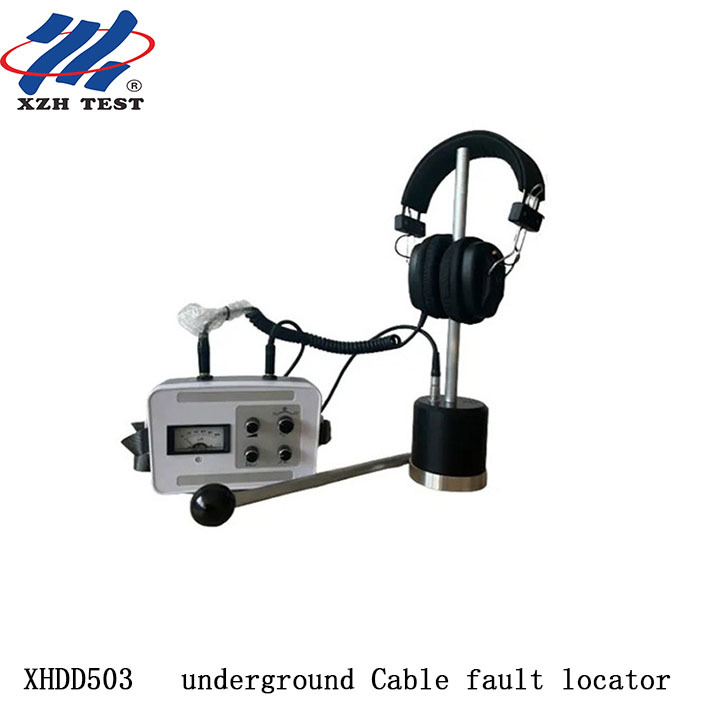

XHDD503 - это классический портативный прибор для точного определения места повреждения подземного кабеля, самостоятельно разработанный и произведенный нашей компанией. После более чем 50 лет работы технология акусто-магнитной синхронной детекции, которую он использует, стала очень зрелой и широко принята и признана пользователями в отрасли.

Локатор повреждений кабеля XHDD503 очень маленький и легкий, упакован в защитный чехол из ПВХ, его легко носить с собой после завершения обнаружения пользователем.

Локатор повреждений силового кабеля XHDD503 разработан с дисплеем микроамперметра, с ручками регулировки электрического уровня, регулировки частоты и регулировки громкости.

Наблюдая за колебаниями стрелки на микроамперметре, вы можете увидеть силу магнитного поля во время разряда при пробое в точке повреждения. Поверните ручку регулировки электрического уровня, чтобы настроить эталон силы магнитного поля. В процессе обнаружения трассы регулировка частоты приема может сделать так, чтобы наши уши слышали сигнал трассы, который легче идентифицировать. Регулировка ручки частоты в процессе определения местоположения повреждения может эффективно избежать радиосигнала. Отрегулируйте громкость во время определения местоположения повреждения кабеля и поиска трассы кабеля, чтобы наши уши слышали более подходящий звуковой сигнал.

Технические параметры

Особенности продукта

1. Синхронный прием вибрационных волн, звуковых волн и электромагнитных волн, генерируемых во время разряда в точке повреждения;

2. Акустический и магнитный каналы разработаны отдельно и питаются отдельно, с более сильной способностью противодействия помехам;

3. Сверхвысокое увеличение, глубина обнаружения более 10 метров;

4. Сверхнизкое и низкое энергопотребление, ток покоя менее 10 мА, непрерывная работа более 20 часов;

5. Дизайн аналогового измерителя, сила и тенденция сигнала видны с первого взгляда;

6. Нулевой уровень можно регулировать произвольно, подходит для различных сильных и слабых сцен.

1. Стрелочный измеритель:указывает силу магнитного поля во время разряда при пробое в точке повреждения;

2. Регулировка громкости:регулировка в фиксированной точке и на трассе, чтобы наши уши могли слышать более подходящие звуковые сигналы;

3. Рабочий режим:выбор рабочего режима (выкл, фиксированная точка, трасса);

4. Регулировка частоты:регулировка частоты приема во время обнаружения трассы, чтобы наши уши могли слышать более легко идентифицируемые сигналы трассы. Регулировка в фиксированной точке может эффективно избежать радиосигналов;

5. Регулировка уровня:регулировка эталона силы магнитного поля, чтобы головка измерителя могла эффективно колебаться;

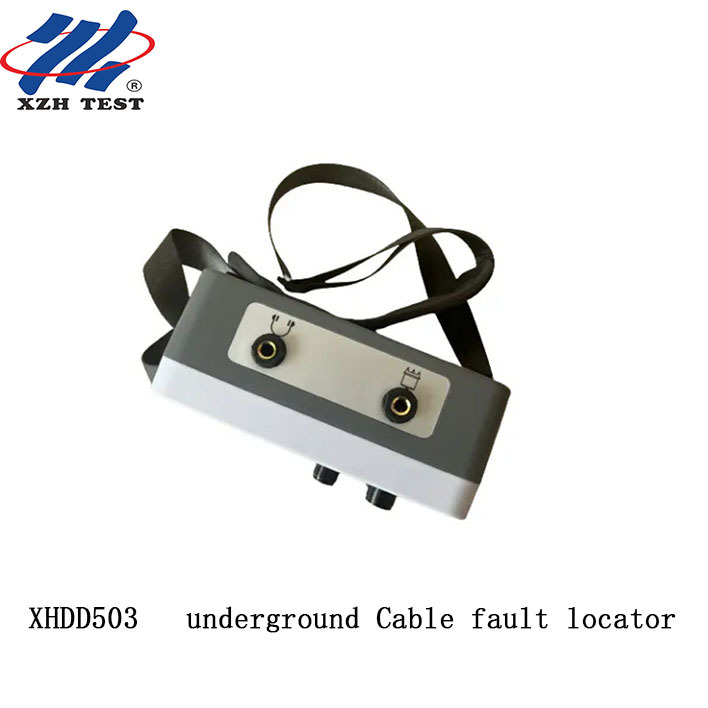

1. Входной канал:подключение к датчику зонда для точного позиционирования (подключение к датчику зонда для обнаружения трассы);

2. Выходной канал:подключение к специальным наушникам.

Комплектация

Тестирование на месте
