ВЛокатор точек неисправностей кабеля XHDD503Eиспользует принципы сбора вибраций и электромагнитной индукции для определения конкретного местоположения точки отказа кабеля.Высоковольтный импульсный генератор используется, чтобы вызвать вспышку над разрядом в точке отказаФизические явления, такие как вибрационные волны, звуковые волны,и электромагнитные волны, генерируемые вспышкой над разрядом в точке отказа, пойманы специальным зондом указательного прибора, усиливается, обрабатывается, отображается и выводится прибором указания на сбой кабеля. Точное местоположение точки сбоя определяется слухом и зрением испытателя.задача точно определить точку отказа кабеля "прямо над кабелем и в пределах диапазона приблизительных измерений" завершена.

Этот указатель кабельных сбоев подходит для сбоев низкого сопротивления, короткого замыкания, открытого замыкания и отключения кабелей питания, высокочастотных коаксиальных кабелей, кабелей уличного освещения,и закопанные провода из различных материалов с различными поперечными сечениями и носителями, а также высокопротивопоказательная утечка и высокопротивопоказательная вспышка из-за ошибки.

Особенности продукта

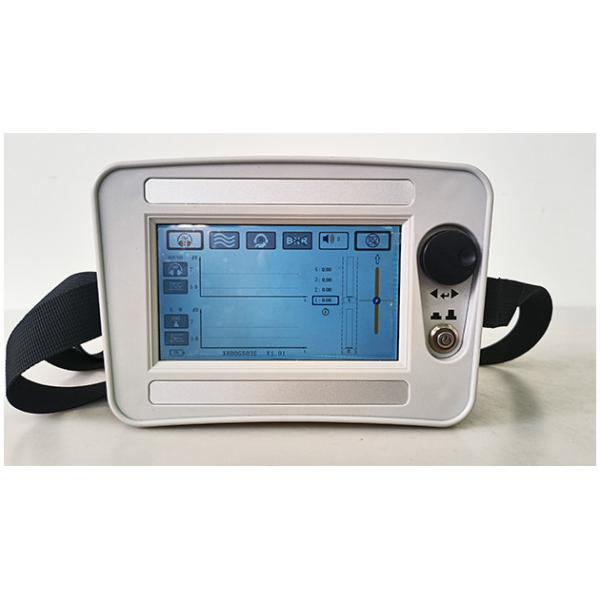

15-дюймовый сенсорный высокояркостный ЖК-дисплей обеспечивает видимость на солнце.

2Он имеет 4 режима тестирования: стандартный, расширенный, снижение шума и индивидуальный.

3Он имеет 4 функции позиционирования: акустико-магнитная синхронизация, чистая акустика, чистая магнитная и ступенчатое напряжение.

4Он имеет технологию снижения фонового шума и может выбирать из различных методов фильтрации.

5- Укомплектован BNR и функцией глуши.

4У него указание на отклонение пути.

5- Оснащенные многослойными физическими изоляционными датчиками сигнала, водонепроницаемый класс IP65.

6Встроенная литийная батарея большой емкости, длительное время ожидания, оснащена быстрой зарядкой.

7Маленький и легкий, легкий в эксплуатации и простой интерфейс между человеком и машиной.

Техническая спецификация

WПринцип работы

1Акусто-магнитный метод синхронизации:

Акусто-магнитный метод синхронизации является очень точным и уникальным методом для точной локализации ошибок.Его принцип основан на традиционном методе определения акустической точки и добавляет обнаружение и применение электромагнитных сигналов.

Когда генератор высокого напряжения производит ударный разряд на неисправный кабель, звук, генерируемый разрядом в точке неисправности, передается на землю.Звуковой сигнал воспринимается высокочувствительным зондомПосле усиления можно услышать звук "поп" при прослушивании с помощью наушников.

Встроенный зонд зонда принимает сигнал магнитного поля в режиме реального времени, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalПродолжайте перемещать позицию датчика, чтобы найти точку с наименьшей акустико-магнитной разницей во времени, тогда точное местоположение точки отказа будет ниже нее.

Традиционные акустические инструменты измерения, как правило, используют только наушники для мониторинга,или дополняются колебанием указателя счетчика для определения звука разряда в точке отказаПоскольку звук разряда исчезает в мгновение ока и не сильно отличается от окружающего шума, он часто создает большие трудности для операторов, не имеющих большого опыта.Метод акустико-магнитной синхронизации эффективно избегает вышеуказанных проблем традиционного метода акустического измерения.

2Метод чистого звука:

Метод чистого звука состоит из датчика звуковых вибраций, усилителя сигнала, фильтрующей схемы, устройства отбора проб, процессора, устройства отображения, устройства усилителя мощности, наушников и т.д.

Метод чистого звука в основном используется для измерения высокого сопротивления и сбоев вспышки.Его основной принцип состоит в том, чтобы использовать источник высокого напряжения, чтобы применить импульсное напряжение к кабелю неисправности, чтобы вызвать сбой разряда в точке неисправности, а затем использовать звук, генерируемый во время разряда, чтобы точно определить местоположение неисправности.который усиливается и фильтруется усилителем сигнала и фильтрующей цепьюНаконец, он восстанавливается с помощью наушников, или интенсивность звука отображается.

3Чистый магнитный метод:

Чистомагнитный метод может определить путь кабеля и точное местоположение точки отказа кабеля.Его основной принцип заключается в том, чтобы использовать источник высокого напряжения для применения импульсного напряжения к неисправным кабеля, используйте индукционную катушку для сбора импульсного сигнала и судите, отклоняется ли он от кабеля по характеристикам импульсного сигнала.Когда характеристики полученных импульсных сигналов отклоняются, она определяется как точка отказа.

4. Метод A-рамы:

Если в погруженном кабеле возникает отказ, мы можем использовать метод потенциальной разницы, чтобы найти точку отказа.Метод заключается в добавлении испытательного напряжения между испытательной точкой неисправного кабеля и заземлением, то распределенное электрическое поле концентрично с точкой входа будет сформировано вокруг точки входа кабеля.В этом электрическом поле нет никакой потенциальной разницы между точками с одинаковым радиусом., но существует потенциальная разница между любыми двумя точками с разными радиусами (точки A и B на рисунке), и когда расстояние между двумя точками фиксировано,расстояние между двумя точками равняется, чем сильнее потенциальная разница.

Используя эту функцию, мы можем постепенно приближать точки А и В к центральной точке.Если он продолжает двигаться за пределы точки отказа, полярность потенциальной разницы будет перевернута, так что точку заземления можно точно определить, перемещаясь вперед и назад.

Устройство прибора и инструкции

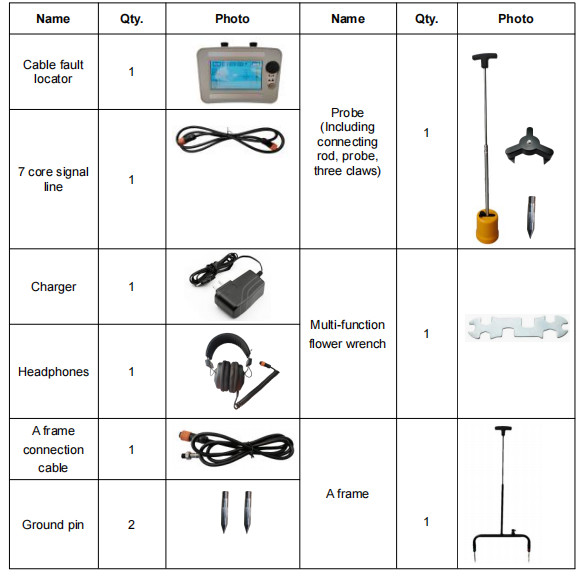

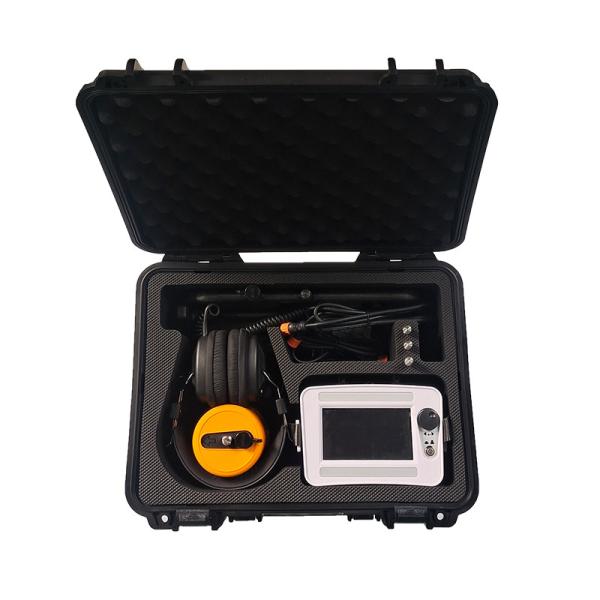

Состав инструмента

1. Локатор неисправностей кабеля: точно определить точки неисправностей кабеля в пределах приблизительного диапазона измерений.

2Зонд: включающий зонд, зонд, три когтя и соединительный стержень, подключенный к входному каналу для приема сигналов.

3. носить наушники; подключить входный канал указательного прибора (отзыв выходного сигнала).

4.7-ядерная сигнальная линия: соединительный кабель между указательным прибором и зондом (соединяющий указательный прибор и зонд).

5Зарядное устройство: подключить к зарядному розетке прибора для зарядки.

6.Образование: используется при испытаниях по методу ступенчатого напряжения.

7Кабель подключения A-кадра: кабельный детектор неисправностей и кабель подключения A-кадра.

8- Заземление: соответствующий аксессуар для рамы А.

Специфические инструкции по методу испытания A-рамы:

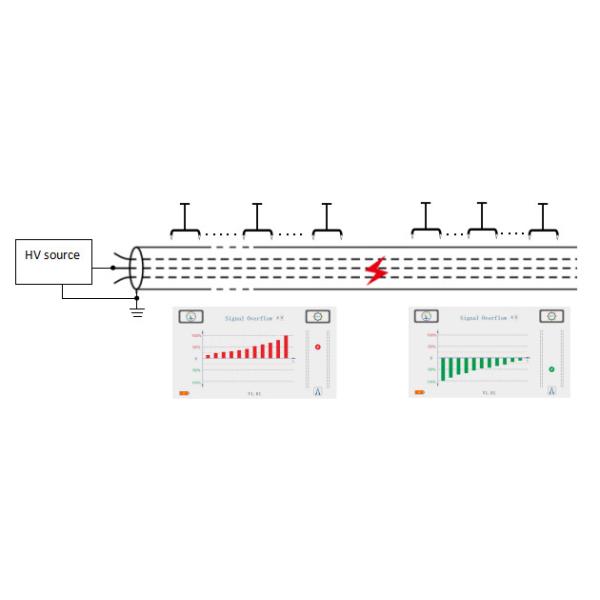

Медленно перемещайте A-раму вдоль пути погружения кабеля к концу кабеля и наблюдайте изменения красных и зеленых штрих-графов на экране испытания.Это отражает изменение направления течения..

На большом расстоянии от точки повреждения красные и зеленые полосы на экране кажутся слегка нерегулярными и маленькими.

Когда вы приближаетесь к точке разлома, например, примерно в 5 метрах от точки разлома, вы заметите, что красный штрих становится очень большим, как показано на изображении ниже.

Когда вы находитесь прямо над точкой разлома или примерно в 1-2 метрах от и за точкой разлома,Вы заметите, что красные и зеленые штрих-графы становятся очень маленькими и появляются на экране..

Как только вы пройдете мимо точки разлома, например примерно в 5 метрах от точки разлома, вы заметите, что график с зеленой строкой становится очень большим.

Таким образом, терпеливо искав, вы сможете найти местоположение дефекта.
