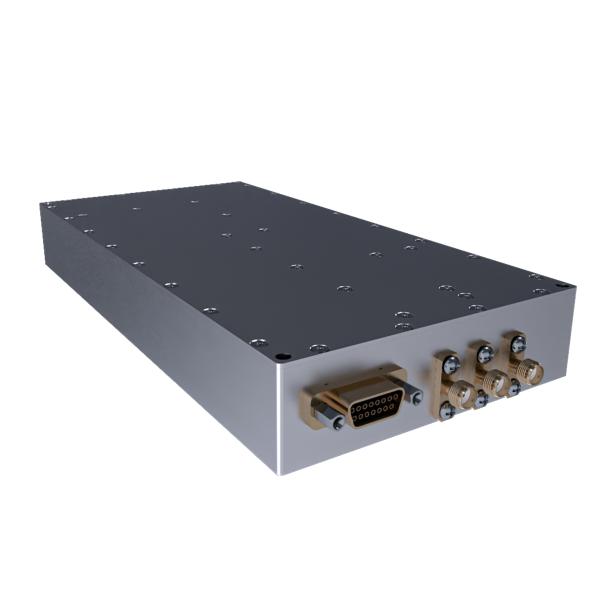

Усилитель мощности L-диапазона 1164-1616 МГц Усилитель мощности радиочастот с прошлых 56,8 дБм

Dвыписка

Модуль предназначен как для военного, так и для коммерческого применения.Легкая упаковка.

Спецификация



Спецификации могут быть изменены без предварительного уведомления.



RF / Электрические
Параметр	МИН	Тип.	Максимум	ЕДИНСТВО
Частота работы	1164	1390	1616	МГц
Выходная мощность PSat	150		200	W
Ввод радиочастот для номинальной PSat		-5		dBm
Прибыль @ PSat	56.8			ДБ
Приобретение плоскости - небольшой сигнал			±1.5	ДБ
Настройка диапазона	20			ДБ
Стойкость приспособления	0.5		1	ДБ
Вход и выход VSWR	1.5		2.5
Цикл работы		100		%
Убытки от ввода			- 10	ДБ
Число шума @ Макс Гейн			7	ДБ
Пункт перехвата третьего порядка	54			dBm
2-я/3-я гармонии @ P1dB	-20/-20			dBc
Ложные сигналы	-70		-60	dBc
IMD3			12	dBc
Эффективность	30		65	%
Рабочее напряжение		28		VDC
Текущее потребление (DC)			10	А.









МЭХАНИЧЕСКОЕ
ПАРАМЕТР	VАЛУ	УNIT
Размеры (L x W x H)	240 x 180 x 50	мм
Радиочастотные разъемы (вход / выход)	СМИ- КФД/ СМИ- КФД	- Я...
Коннектор постоянного тока	J30J-21	- Я...
Охлаждение	Проводимость базовой пластины - опциональный водоотвод	- Я...
Установка	3-6 Через отверстие	- Я...
Вес	≤ 3	в кг





ЕНВИРОНМЕНТАЛ / ПОБРАЗЫ
ПАРАМЕТР	МIN	МAX	УNIT
Операционная временная.	-40	+55	°C
Диапазон влажности	0-100		%
Максимальный RF вход	0		dBm
Температура отключения PA-базовой пластины	+ 85		°C





Я...НПУТ/ОПРИМЕЧАНИЕ ПINS
А.Усилитель ВОННЕКТОР TYPE:			J30J-21
TРИАД ВСОТВУЧЕННЫ ПАРТ NУМБЕР:			——
ПIN NУМБЕР	ЛАБЕЛ		DСКРИПЦИЯ
1-5		+VDC	+28В
6 - 10		ГНД	Земля
11		Усилитель включен	TTL Hi= включено, TTL Lo = отключено или нет соединения
12		FWD	Продолжается обнаружение мощности (TTL Hi=)Нормально, TTL Lo =F- Да, конечно.)
13		РЭВ	Обратное обнаружение питания.Нормально, TTL Lo = F- Да, конечно.)
14		D0	Регулирование усиления:Вход цифрового управления (5V TTL)
15		D1	Регулирование усиления:Вход цифрового управления (5V TTL)
16		D2	Регулирование усиления:Вход цифрового управления (5V TTL)
17		D3	Регулирование усиления:Вход цифрового управления (5V TTL)
18		D4	Регулирование усиления:Вход цифрового управления (5V TTL)
19		D5	Регулирование усиления:Вход цифрового управления (5V TTL)
20-21		NC	NC
