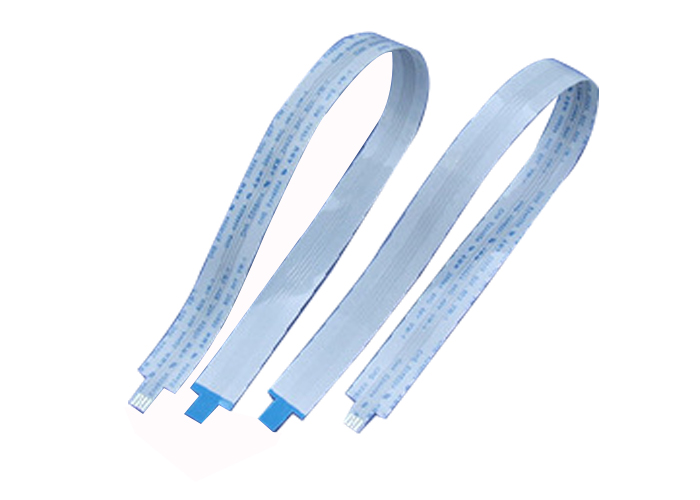

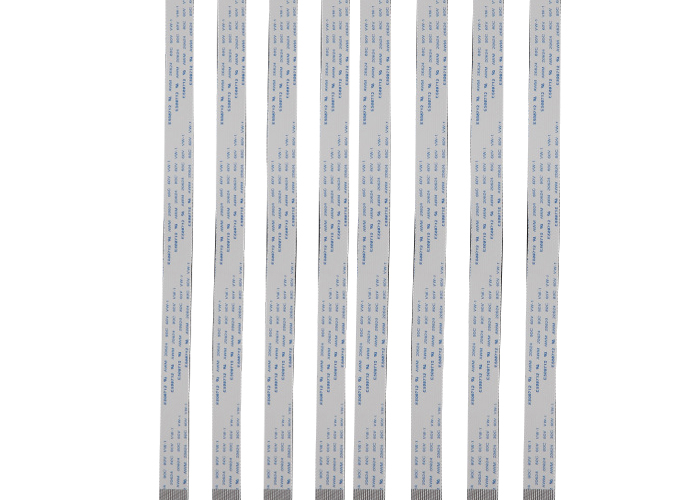

Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Высокочастотный 32 AWG 200mm 30 кабель Pin FFC
Спецификации
Brand Name :
Sanyouhe
Model Number :
SYH-F017
Certification :
UL、IATF、ISO
Place of Origin :
JIANGSU,CHINA
Minimum Order Quantity :
Negotiable
Price :
Negotiable
Payment Terms :
T/T, L/C, D/A, D/P
Supply Ability :
50000 PCS/per week
Delivery Time :
3-15 days
Packaging Details :
100/200/300/500pcs per bag , then outside carton
Product name :
Same And Reversed Direction FPC Wires
Shape :
Strip
Interface type :
FFC
Contact material :
Cooper
Pitch :
0.5mm or customized
Work frequency :
High frequency
Описание

32AWG кабель 200mm 30pins прокладки FFC гибкий плоский такие же и обращенное направление FPC связывает проволокой



Информация о продукте:



Гибкие плоские модели кабеля (FFC) общие следующим образом:

Тип a: 2 конца соединены и усиливая плита наклеена на изолируя липкой бумаге;

Тип b: Доска подкрепления наклеена сразу на изолируя липкой бумаге;

Тип c: Усиливая плиты на обоих концах сразу наклеены на проводнике;

Тип d: Плиты подкрепления на обоих концах сразу наклеены на кресте проводника;

Тип e: один конец доски подкрепления прикреплен в изолируя липкую бумагу, и другой конец сразу припаян;

Тип f: Усиливая плиты на обоих концах сразу прикреплены в изолируя липкую бумагу, и внутренняя половина слезается;

Тип g: Припаяйте сразу на обоих концах.



Параметр:



Название продукта Такое же и обращенное направление FPC связывают проволокой
Форма Прокладка
Тип интерфейса FFC
Расклассифицированная температура 80℃
Материал контакта Бондарь
Сопротивление Стандарт
Тангаж 0.5mm или подгонянный
Частота работы Частота коротковолнового диапазона
Особенности Влагостойкий, пламя - retardant
PIN 30 штырей или подгонянный
Толщина изоляции Подгонянный
Датчик провода 32AWG или подгонянный
Цвет провода Подгонянный
Длина провода 200mm или согласно требованиям к клиентов
Сертификаты RoHS, CE, UL, TUV, ISO
MOQ Небольшое количество можно принять
Образец Образцы подтвердили сперва перед массовым производством
Обслуживание ODM OEM принял
Срок поставки 3-15 дней на квитанции о получении платежа
Упаковка 00/200/300/500pcs в сумку, после этого вне коробки
Тест Профессиональный breakover и вытягивать тест силы перед товарами отправленными вне
Время выполнения 3-15 дней



Параметры FFC технические:

1. Количество проводников n: число медных проводников в кабеле;

2. Тангаж p: расстояние между осями 2 смежных проводников;

3. Допустимый предел m: расстояние между линией оси внешнего проводника и краем кабеля:

4. Полный тангаж TP: расстояние между внешними 2 осями проводника, TP=P* (N-1);

5. Полная ширина w: расстояние между 2 краями кабеля, W=P* (N+1);

6. Полная длина TL: расстояние между 2 концами кабеля;

7. Толщина TT вставки: толщина 2 соединяясь концов кабеля;



Спецификация AWG (АМЕРИКАНСКОГО ПРОВОДА GANGE):

AWG Наружный диаметр (mm) Площадь поперечного сечения (² mm) Сопротивление (MΩ) AWG Наружный диаметр (mm) Площадь поперечного сечения (² mm) Сопротивление (MΩ)
4/0 11,684 107,2193 0,16 27 0,3607 0,1022 198,74
3/0 10,4038 85,0114 0,2 28 0,3200 0,0804 214,32
2/0 9,2659 67,4321 0,26 29 0,2870 0,0647 266,47
1/0 8,2525 53,4880 0,32 30 0,2540 0,0507 640,26
1 7,3482 42,4086 0,41 31 0,2261 0,0401 429,56
2 6,5430 33,6240 0,51 32 0,2302 0,0324 531,65
3 5,8268 26,6652 0,65 33 0,1803 0,0255 674,98
4 5,1892 21,1492 0,82 34 0,1600 0,0201 857,28
5 4,6203 16,7657 1,03 35 0,1422 0,0159 1085,00
6 4,1148 13,2980 1,63 36 0,1270 0,0127 1361,02
7 3,6652 10,5509 2,06 37 0,1143 0,0103 1680,27
8 3,2639 8,3669 2,6 38 0,1016 0,0081 2126,60
9 2,9058 6,6315 3,28 39 0,0889 0,0062 2777,60
10 2,5883 5,2615 4,14 40 0,0787 0,0049 3540,64
11 2,3038 4,1684 5,21 41 0,0711 0,0040 4339,99
12 2,0523 3,3081 6,56 42 0,0635 0,0032 5444,09
13 1,8288 2,6268 8,28 43 0,0559 0,0025 7030,07
14 1,6281 2,0820 10,44 44 0,0508 0,0020 8506,39
15 1,4503 1,6521 10,44 45 0,0447 0,0016 10984,5
16 1,2903 1,3076 13,18 46 0,0399 0,0012 138,04
17 1,1506 1,0398 16,58 47 0,0356 0,0010 17360,0
18 1,0236 0,8229 20,95 48 0,0315 0,0008 22129,0
19 0,9119 0,6530 26,40 49 0,0282 0,0006 27615,9
20 0,8128 0,5189 33,23 50 0,0251 0,0005 34716,4
21 0,7239 0,4116 41,89 51 0,0224 0,0004 43938,0
22 0,6426 0,3243 53,16 52 0,0198 0,0003 55926,3
23 0,5740 0,2588 66,62 53 0,0178 0,0002 69439,9
24 0,5105 0,2047 84,22 54 0,0157 0,0002 88516,0
25 0,4547 0,1624 106,19 55 0,0140 0,0002 112481,2
26 0,4039 0,1281 134,59 56 0,0124 0,0001 111714,1
