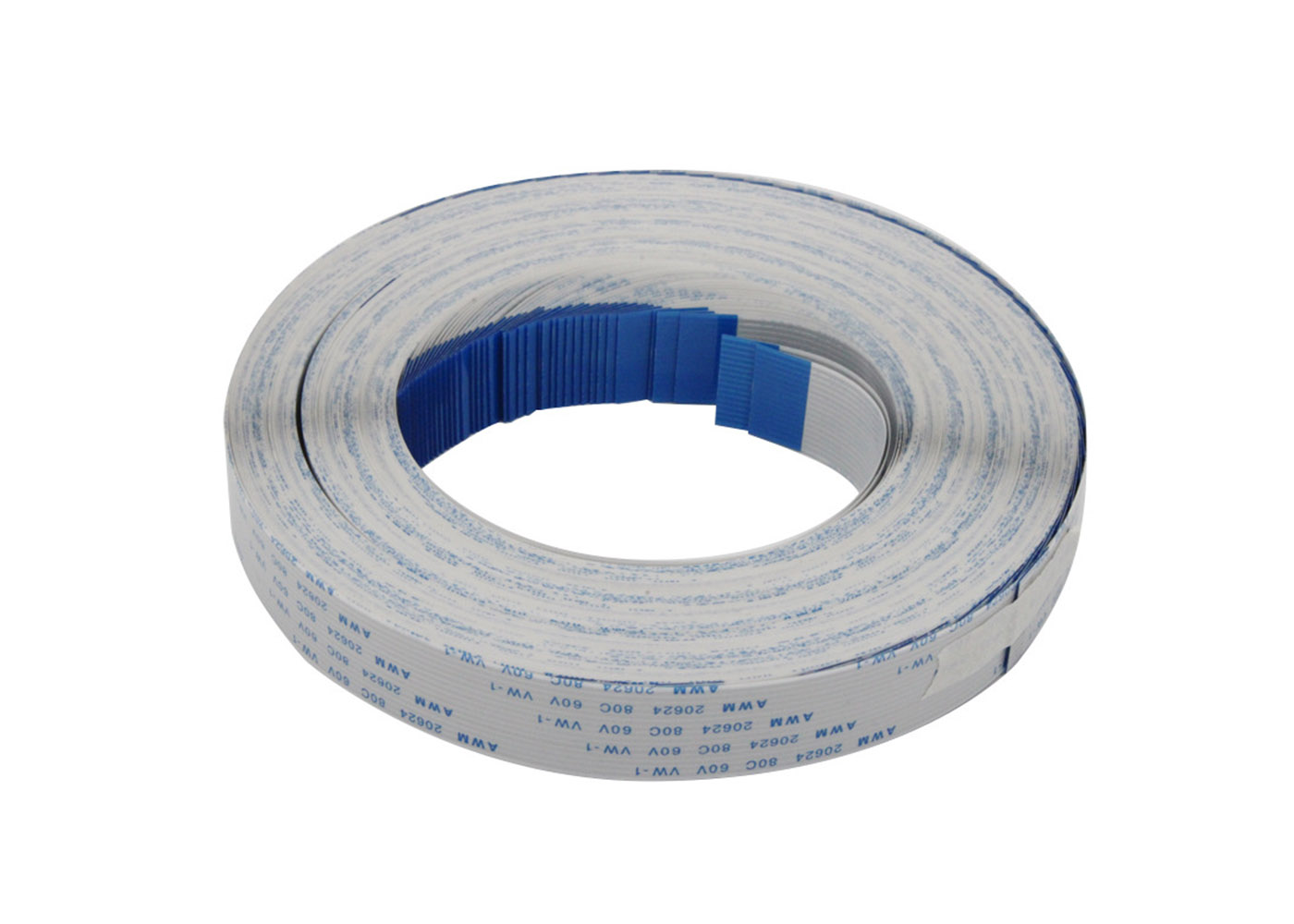

Кабель плоской проволоки тангажа 15п кабельного соединителя 1.0мм плоского кабеля гибкий ФФК Фпк гибкий плоский

Внедрение продукции

Кабель (FFC) ФФК гибкий плоский новый Н тип кабеля данных сделанный из материала ЛЮБИМЦА изолируя и весьма утончает залуживанную плоскую медную проволоку, которая отжата через высокотехнологичную производственную линию оборудования автоматизации. Тонкая толщина, небольшой размер, простое соединение, легкая разборка, легкие для того чтобы разрешить электромагнитные защищая (ЭМИ) и другие преимущества

Гибкий плоский кабель (ФФК) может произвольно выбрать число и дистанционирование проводов, наладить связь более удобным, значительно уменьшить том электронных продуктов, уменьшить цен производства, и улучшить эффективность продукции. Само соответствующее для двигающих частей и материнских плат, доски ПКБ к доске ПКБ, миниатюризации используемой как кабель передачи данных в электротехническом оборудовании. Общие спецификации 0.5мм, 0.8мм, 1.0мм, 1.25мм, 1.27мм, 1.5мм, 2.0мм, 2.54мм и другие гибкие кабели с различными тангажами.

Параметр:

Применение

Оно широко использован в печатающих головках и материнских платах принтера связи между различных, передаче сигнала и соединении доски продуктов как прокладчики, блоки развертки, копировальные машины, аудио, приборы ЛКД, факсы, различные ДВД-плеера.

Параметры ФФК технические:

Количество проводников н: число медных проводников в кабеле;

Тангаж п: расстояние между осями 2 смежных проводников;

Допустимый предел м: расстояние между линией оси внешнего проводника и краем кабеля:

Полный тангаж ТП: расстояние между внешними 2 осями проводника, ТП=П* (Н-1);

Полная ширина в: расстояние между 2 краями кабеля, В=П* (Н+1);

Полная длина ТЛ: расстояние между 2 концами кабеля;

Введите толщину ТТ: толщина 2 соединяясь концов кабеля;

Гибкий плоский гибкий кабель:

ТАНГАЖ ① (тангаж): 0.5мм 0.8мм 1.0мм 1.25мм 1.27мм 2.0мм 2.54мм

Спецификации проводника ②: 0.035*0.030, 0.035*0.65, 0.05*0.5, 0.05*0.065, 0.1*0.65, 0.1*0.8;

Номер ③ экранов кабеля: 2П-120П;

Длина кабеля ④: 15мм-Нм;

2 типа фильма обыкновенно использованы:

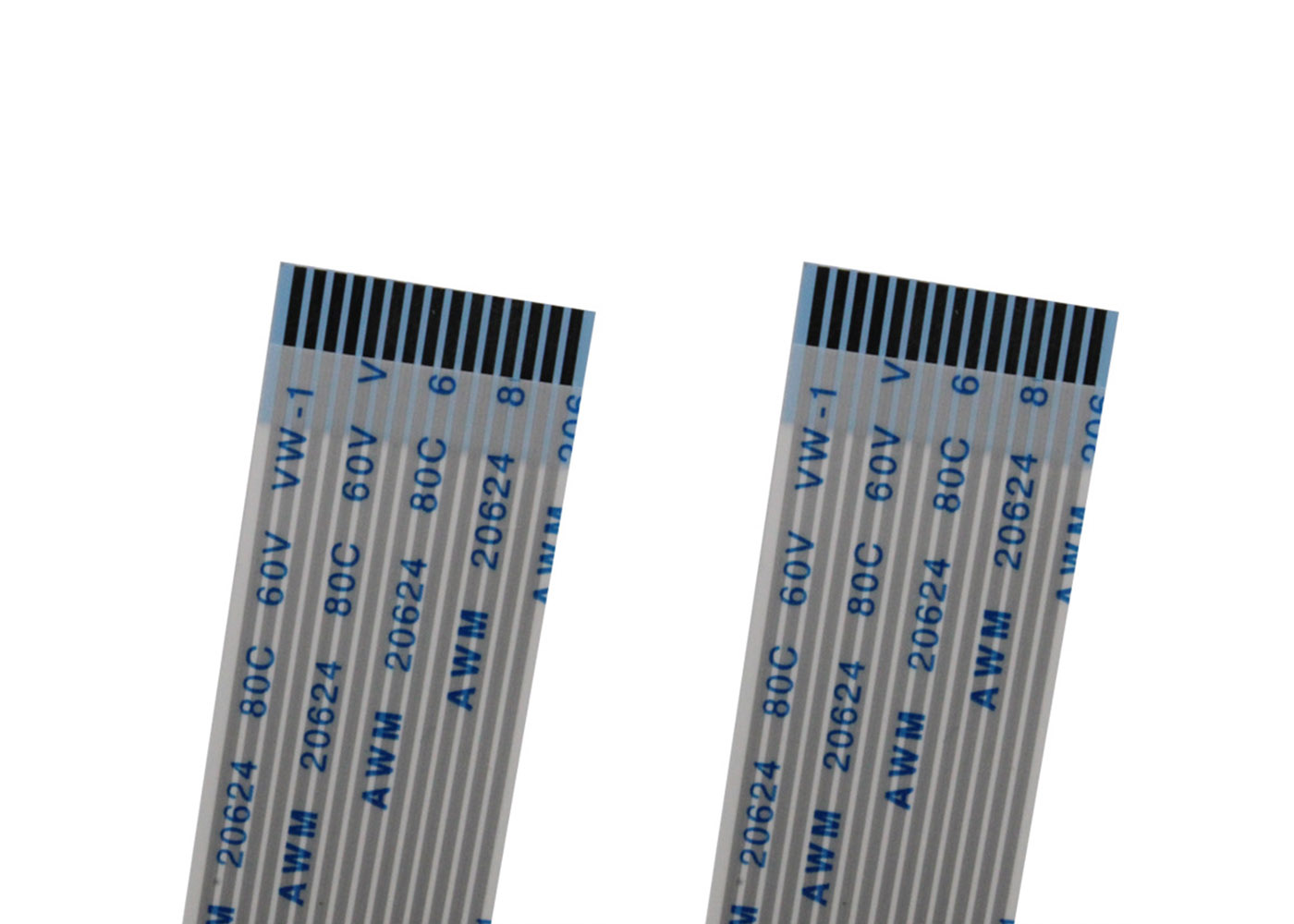

① расклассифицировало напряжение тока и температуру 60В 80℃ АВМ 20624 80К 60В ВВ-1

② расклассифицировало напряжение тока и температуру 60В 105℃ АВМ 20624 105К 60В ВВ-1

Общие модели следующим образом:
　　

Напечатайте а: 2 конца соединены и усиливая плита наклеена на изолируя ленте;

Тип б: Доска подкрепления наклеена сразу на изолируя липкой бумаге;

Тип к: Усиливая плиты на обоих концах сразу наклеены на проводнике;
Тип д: Усиливая плиты на обоих концах наклеены сразу на проводнике;
Тип е: Один конец доски подкрепления прикреплен в изолируя липкую бумагу, и другой конец сразу припаян;
Тип ф: Усиливая плиты на обоих концах сразу прикреплены в изолируя липкую бумагу, и внутренняя половина слезается;
Тип г: Директ паяя на обоих концах.
