Быстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системы
Быстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системы
Спецификации
Номер модели :
YX91D4-10A-Q
Место происхождения :
Китай
Наименование продукта :
Трехфазный четырехлинейный фильтр
Номинальное напряжение :
115/250VAC
Номинальный ток :
1A-20A
Номинальная разбивочная частота :
150KHZ~30MHZ
Потеря вставки :
30-100dB
Тип упаковки :
держатель панели
Описание

Быстрый терминальный выходной фильтр EMI YX91D4 10A Трехфазный четырехлинейный фильтр для фотоэлектрической системы



YBX предлагает самый широкий выбор фильтров EMC/EMI в мире. Standardized and customer-specific solutions - with full engineering support - help to meet international compliance standards and improve the immunity and safety of electrical and electronic equipment.



Техническая спецификация:



Положение Трехфазный четырехлинейный фильтр
Модель YX91D4-10A-Q
Функция передачи Высокий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115В/250В
Номинальный ток 1 ~ 30А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 440VAC/60HZ 8mA максимум



Особенности:



-- Номинальные токи от 1 до 10 А



-- Продуктивность фильтрации общего назначения



-- Факультативные медицинские версии (((R5) тип)



- Продукты на заказ, в соответствии с требованиями заказчика.



Типичные применения:



-- Электрическое и электронное оборудование



-- Медицинское оборудование



-- Компьютерное оборудование



-- Офисное автоматическое оборудование



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YX91D4-3A D4 3 Терминал быстрого включения
YX91D4-6A D4 6
YX91D4-10A D4 10 Свинка M4/M6/M8
YX91D4-15A D4 15
YX91D4-20A D4 20 Провод



Быстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системы* Q: быстро на 6,35x0,8 ммБыстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системыS: Шрубная лопаткаБыстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системыW: UL1015 18awg



Таблетки:



Модель No. Номинальный ток
@40°C		 Варианты терминала* Ток утечки 440V/50Hz Электрическая схема Номинальное напряжение ((V) Рабочая частота ((Hz)

YX91G1-3A 3А Q. S T < 5,0 мА Фиг.1 250/440 В 50/60 Гц
YX91G1-6A 6А Q. S T Фиг.1
YX91G1-10A 10А Q. S T Фиг.1
YX91G2-15A 20А Q. S T Фиг.1
YX91G2-20A 30А - S T Фиг.1
YX91G2-25A 30А - S T Фиг.1
YX91G2-30A 40А - S T Фиг.1
YX91G3-35A 40А - S T < 7,0 мА Фиг.1
YX91G5-50A 50А - S T Фиг.1
YX91G5-60A 60А - S T Фиг.1
YX91G5-80A 80А - S T < 10,0 мА Фиг.1
YX91G4-100A 100А - S T Фиг.1
YX91G6-150A 150A - S T < 15,0 мА Фиг.1
YX91G6-200A 200А - S T Фиг.1

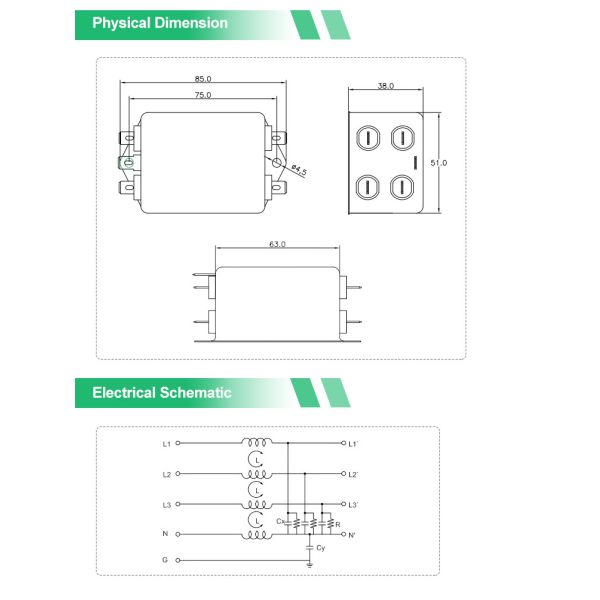

Электрическая схемаМеханические размеры (Единица: мм)



Быстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системы

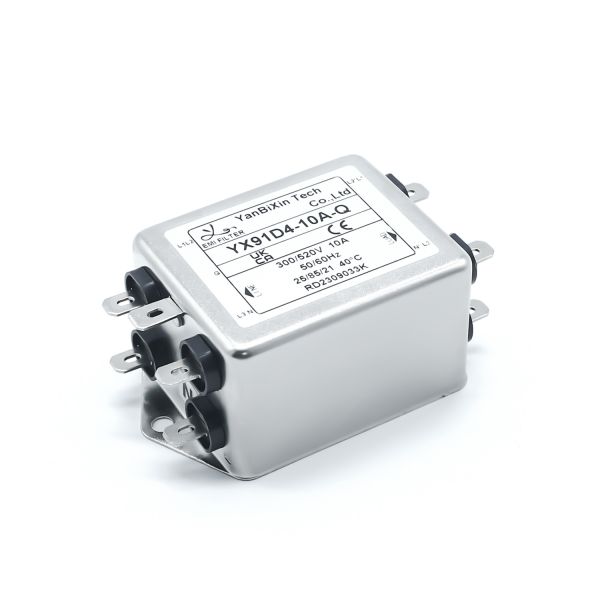

YX91D4-10A-Q EMI фильтр изображение:



Быстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системы


Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



Быстрый выход на терминале Трехфазный фильтр EMI YX91D4 10A Четырехлинейный фильтр для фотоэлектрической системы
