Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора
Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора
Спецификации
Номер модели :
YB12F1-20A-S
Место происхождения :
Китай
Количество минимального заказа :
100пкс
Условия оплаты :
Т/Т
Срок поставки :
10-20 дней
Расклассифицированное напряжение тока максимальное. :
250VAC, 50/60Hz
Частота работы :
DC к 400Hz
Номинальные токи :
°C 1~50A@40, 50°C (UL/CUL)
L-N :
1450VDC
L/N-G :
2000VAC/2250VDC
Климатическая категория :
-25°C~+85°C (25/85/21)
Воспламеняемость: соответствие к :
UL 94V-0
Модель :
YB12F1-40A-S
Передающая функция :
Низкопроходный
Экологическая температура :
40°C
Описание

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора



Особенности:



1Серия YB-F.



2Номинальные токи от 1 до 200 А



3Общее назначение/высокая производительность/отличная производительность фильтрации



4. Факультативные медицинские версии (((R5) тип)



Типичные применения:



-- Переносное электрическое и электронное оборудование



-- Медицинское оборудование



-- Компьютерное оборудование



-- Офисное автоматическое оборудование



Техническая спецификация:



Положение

Фильтр МЭК

Модель

Фильтр IEC YB-B

Функция передачи

Низкий проход

Тип упаковки

Поверхностный монтаж

Номинальная частота центра

10K-30MHZ

Потеря вставки

60 ~ 90 дБ

Импеданс ввода

50Ω

Номинальное напряжение

115В/250В

Номинальный ток

1 ~ 10A

Температура окружающей среды

40°C

Температурный диапазон

25 / 085 / 21

Частота работы

50/60 Гц

От линии к линии

500 ВДС

Линия к земле

2250VDC

Максимальный ток утечки

250VAC/60HZ Максимальная мощность 0,8mA

МОК

100 шт.

Цена

Подлежит обсуждению

Продолжительность

5 ~ 15 рабочих дней



Правила выдвижения кандидатов:



YB------12--------F1--------10A-----------S ------------(R 5))

¦ ¦ ¦ ¦ ¦ ¦

Круговое соединение корпуса не обязательно



Таблетки:



Модель No.

Номинальный ток
@40°C

Варианты терминала*

Резистор кровотечения (необязательно)

Ток утечки 250V/50Hz


Электрическая схема

Номинальное напряжение ((V)

Рабочая частота ((Hz)



Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора



YB12F1-30A

30А

-

S

-

T

-

< 0,8 мА

Фиг.1

115/250В

50/60 Гц

YB12F1-40A

40А

-

S

-

T

-

Фиг.1

YB12F1-50A

50А

-

S

-

T

-

Фиг.1

YB12F2-30A

30А

-

S

-

T

-

Фиг.1

YB12F2-40A

40А

-

S

-

T

-

Фиг.1

YB12F2-50A

50А

-

S

-

T

-

Фиг.1



Медицинский тип Таблетки:



Модель No.

Номинальный ток
@40°C

Варианты терминала


Резистор кровотечения (необязательно) R (MΩ)

Медицинское оборудование
5

Ток утечки 250V/50Hz

Электрическая схема


Номинальное напряжение ((V)

Рабочая частота ((Hz)



Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора

YB12F1-30A-x(5)

30А

-

S

-

T

1

5

< 5μA

Фиг.2

115/250В

50/60 Гц

YB12F1-40A-x(5)

40А

-

S

-

T

1

5

Фиг.2

YB12F1-50A-x ((5)

50А

-

S

-

T

1

5

Фиг.2

YB12F2-30A-x(5)

30А

-

S

-

T

1

5

Фиг.2

YB12F2-40A-x(5)

40А

-

S

-

T

1

5

Фиг.2

YB12F2-50A-x(5)

50А

-

S

-

T

1

5

Фиг.2

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора* Q: быстро на 6,35x0,8 ммВысокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятораS: Шрубная лопаткаВысокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятораW: UL1015 18awgВысокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятораT: Терминальный блок



Электрическая схема:



Фиг.1

Стандартный тип

Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора



Фиг.2

Тип R5



Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора

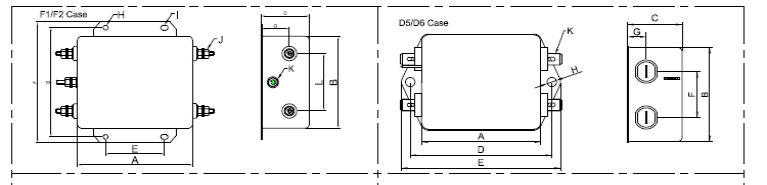

Механические размеры (Единица: мм)



Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора



Дело

А.

В.

В

D

Е

F

G

H

Я...

J

К

Л

F1

72

65

39

75

45

85

22

4.2

4.2*6.2

M4/M6

М4

35

F2

98

80

40

95

50

105

24

4.2

4.2*6.2

M4/M6

М4

50

Толерантность
Противоречие

± 1

± 1

± 1

±0.15

± 1

±0.5

±0.5

±0.15

±0.15



±0.15

±2



Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



Высокопроизводительный EMI фильтр серии F 10A однофазный фильтр для оборудования манипулятора
