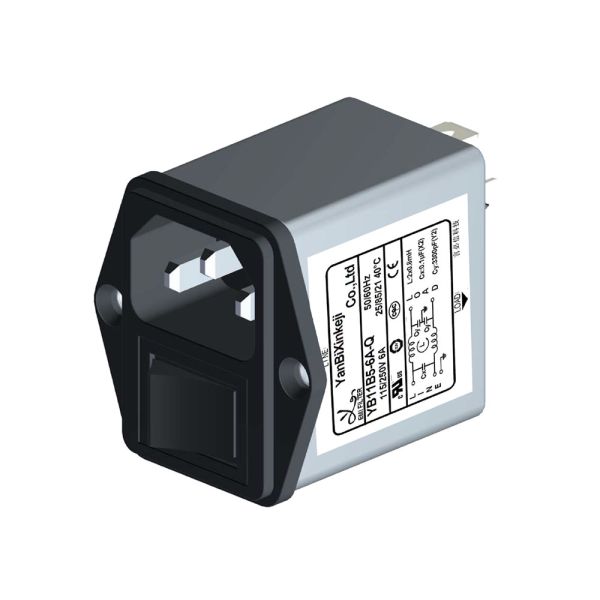

Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования
Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования
Спецификации
Номер модели :
YB11B5-6A-Q
Место происхождения :
Китай
Количество минимального заказа :
1000пкс
Условия оплаты :
Т/Т
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Максимальное номинальное напряжение: :
250VAC, 50/60Hz
Рабочая частота: :
DC к 400Hz
Номинальные токи :
°C 1~10A@40, 50°C (UL/CUL)
L-N: :
250VDC (с лампой)
L/N-G: :
4000VAC (тип R5)
Inrush настоящий: :
72A
Уровень защиты :
IP40 согласно IEC 60529
Климатическая категория :
-25°C~+85°C (25/85/21)
Описание

IEC Inlte EMI Filter с коммутатором 115V/250V Socket EMC Filter для аудио оборудования

Техническая спецификация установщика EMI

Положение Фильтр входа IEC с переключателем
Модель Силовой фильтр Emi YB-B5
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 10K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 115/250В
Номинальный ток 1А 3А 6А 10А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 115VAC/50HZ Максимальная мощность 0,3uA
МОК 1000 шт.
Цена USD2~6.3/м
Продолжительность 5 ~ 15 рабочих дней

Особенности Of устройство EMI

(1) 2-польный переключатель

(2) Номинальные токи до 10А

(3) Винт закреплен с обеих сторон или вверх-вниз

(4) Биполярный переключатель

(5) Специальное медицинское оборудование (R5) серии

(6) Множественные режимы вывода (включение, сварка и проволока)

Типичные примененияf устройство EMI

1. Переносное электрическое и электронное оборудование;

2Медицинское оборудование;

3- испытательное и измерительное оборудование;

4Малые и средние машины и бытовое оборудование

5. однофазное питание, питание в режиме переключения

Правило назначенияизготовителя EMI

YB-----11-------B5--------6A----------------Q----------------(R 5 G)

¦ ¦ ¦ ¦ ¦ ¦

Круговое соединение корпуса не обязательно

Таблицыизготовителя EMI

Модель No. Номинальный ток
@40°C		 Варианты терминала* Резистор кровотечения (необязательно) G (необязательно) Ток утечки 250V/50Hz Электрическая схема Номинальное напряжение ((V) Рабочая частота ((Hz)
Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования
YB11B5-1A 1А Q. S - - - < 0,8 мА Фиг.1 115/250В 50/60 Гц
YB11B5-2A 2А Q. S - - - Фиг.1
YB11B5-3A 3А Q. S - - - Фиг.1
YB11B5-4A 4А Q. S - - - Фиг.1
YB11B5-6A 6А Q. S - - - Фиг.1
YB11B5-8A 8А Q. S - - - Фиг.1
YB11B5-10A 10А Q. S - - - Фиг.1

Таблетки медицинского типаизготовителя EMI

Модель No. Номинальный ток
@40°C		 Варианты терминала
 Резистор кровотечения (необязательно) Медицинское оборудование
5
G		 Ток утечки 250V/50Hz Электрическая схема
 Номинальное напряжение ((V) Рабочая частота ((Hz)
Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования
YB11B5-1A-x ((R5) 1А Q. S - 1 5 - < 5μA Фиг.2 115/250В 50/60 Гц
YB11B5-2A-x ((R5) 2А Q. S - 1 5 - Фиг.2
YB11B5-3A-x ((R5) 3А Q. S - 1 5 - Фиг.2
YB11B5-4A-x ((R5) 4А Q. S - 1 5 - Фиг.2
YB11B5-6A-x ((R5) 6А Q. S - 1 5 - Фиг.2
YB11B5-8A-x(R5) 8А Q. S - 1 5 - Фиг.2
YB11B5-10A-x(R5) 10А Q. S - 1 5 - Фиг.2

Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования* Q: быстро на 6,35x0,8 ммФильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудованияS: сварка 4,0x0,8 ммФильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудованияW: UL1015 18awg

Электрическая схемаизготовителя EMI

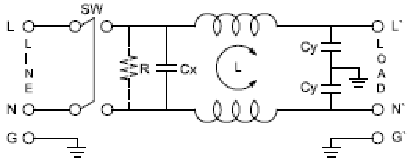

Фиг.1

Стандартный тип

Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования

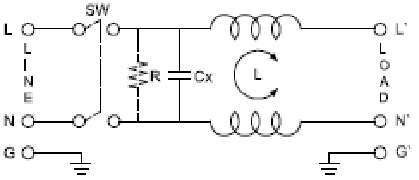

Фиг.2

Тип R5

Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования

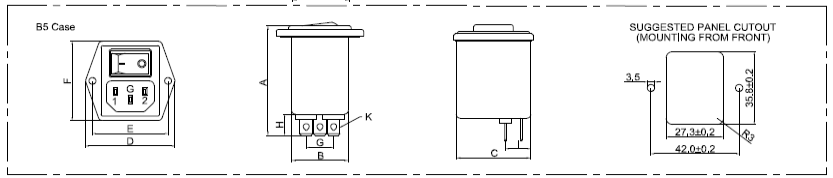

Механические размеры (Единица: мм)изготовителя EMI

Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования

Дело А. В. В D Е F G H Я... J К
В5 56 27 35.5 42.5 36 39 13 11 12.5 3.5 6.35*0.8
Толерантность
 ± 1 ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.5 ± 1 ±0.15

Впускный фильтр IEC с переключателем:

Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования


Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)изготовителя EMI

Фильтр EMI IEC Inlte с фильтром EMC гнезда переключателя 115V/250V для звукового оборудования

Предпродажа:


1. Все запросы будут отвечены в течение 8 часов. 7D/24H сервис, пожалуйста, не стесняйтесь связаться с нами по электронной почте / Skype.
2Сильная техническая команда и профессиональные продажи.
3- Оформленная упаковка приемлема.
4Добро пожаловать клиенты со всего мира, чтобы посетить нашу фабрику.

Послепродажное обслуживание:


1Все фильтры будут проверены и отрегулированы перед отправкой.
2После получения продуктов, любой вопрос мы постараемся решить.
