низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А
низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А
низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А
низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А
Спецификации
Номер модели :
ИБ11Б3-10А-К
Место происхождения :
Китай
Количество минимального заказа :
1000пкс
Условия оплаты :
Т/Т
Способность поставки :
500000 часть/частей в месяц
Срок поставки :
10-20 дней
Упаковывая детали :
56.5*28.5*22.5км (одна коробка)
Модель :
ИБ11Б3-10А-К
Передающая функция :
Низкопроходный
Равочая частота :
50/60hz
Номинальная разбивочная частота :
10K-30MHZ
Вносимая потеря :
60~90dB
входное комплексное сопротивление :
50Ω
Расклассифицированное напряжение тока :
110/ 250В
Расклассифицированное течение :
1А 3А 6А 10А
Описание

низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А

YB11B3-10A-Q Fast On IEC Inlet EMI Filter с переключателем для кофейного оборудования

Технические характеристики фильтра электромагнитных помех

Элемент Эми Силовой фильтр
Модель Электронный фильтр Эми YB-B3
Функция передачи НЧ
Тип упаковки Поверхностное крепление
Номинальная центральная частота 10K-30MHZ
Вносимая потеря 60 ~ 90 дБ
Входное сопротивление 50 Ом
Номинальное напряжение 125 В переменного тока 250 В переменного тока
Номинальный ток 1А 3А 6А 8А 10А
Температура окружающей среды 40°С
Диапазон температур 25/085/21
Рабочая частота 50/60 Гц
Линия к строке 1450 В постоянного тока
Линия на землю 2250 В постоянного тока
Максимальный ток утечки 115 В переменного тока/50 Гц 0,3 мкА Макс.
Минимальный заказ 100 шт
Цена USD2~6,3/метр
Время выполнения 5~15 будний день

ФункцииEMI-Fiter

(1) Номинальные токи до 10А

(2) 2-полюсный кулисный переключатель

(3) Дополнительные медицинские версии (тип (R5))

(4) Быстрое подключение (6,35*0,8 мм)

(5) несколько режимов вывода (быстрое включение, пайка и проволока)

Типичные области примененияEMI-Fiter

1. Портативное электрическое и электронное оборудование;

2. Медицинское оборудование;

3. Контрольно-измерительное оборудование;

4. Мелкие и средние машины и бытовая техника

5. Однофазный источник питания, импульсный источник питания.

Правило номинациивходного фильтра IEC

ЮБ 11 Б3 - 10А - Вопрос
| | | | |
Один этап Схема Измерение Текущий Выходное соединение
Схема 11:11 Б3 6А : 6 ампер В: быстрая вкладка 250
8А: 8 ампер W: провод
10А: 10 ампер S: Клеммы под пайку

низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А* Q: Быстросъемный 6,35x0,8 ммнизкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6АS: припой 4,0x0,8 ммнизкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6АВ: УЛ1015 18авг

Таблица выбора фильтров:

Деталь № Случай Номинальные токи (А) Выходные соединения
YB11B3 Б3 1 Быстродействующий терминал
YB11B3 Б3 3
YB11B3 Б3 6 Проволока
YB11B3 Б3 8
YB11B3 Б3 10

Клеммы под пайку

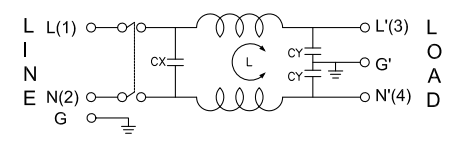

Электрическая схемаEMI-Fiter

низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А

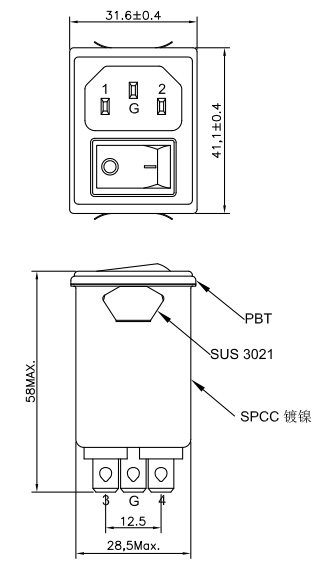

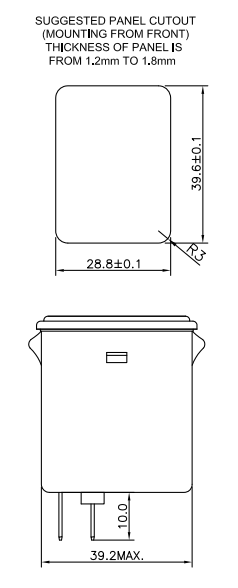

Механический размер (единица измерения: мм)EMI-Fiter

низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6Анизкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А

Случай А Б С Д Е Ф г ЧАС я Дж К
В3/В4 52 28 39,5 30 39 13 11 12,5 6,35*0,8
Допуски ±1 ±1 ±1 ±1 ±0,15 ±1 ±0,5 ±0,5 ±0,5 ±1 ±0,15

Таблица вносимых потерь (в системе 50 Ом в соответствии с IEC/CISPR No.17)EMI-Fiter

низкий фильтр ИЭК Инлер тока утечки 0.4мА с переключателем 1А, 3А, фильтром ЭМИ 6А
