YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты
YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты
YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты
YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты
Спецификации
Номер модели :
YX84G5-50A-S
Место происхождения :
КИТАЙ
Количество минимального заказа :
5PCS
Способность поставки :
2000пкс в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
56.5*28.5*22.5cm
Условия оплаты :
T/T, L/C
Наименование продукта :
YX84 Трехфазный фильтр
Напряжение :
380V/440V
Настоящий :
6A-100A
Частота :
50/60HZ
Линия - - линия :
1450VDC
Линия, который нужно смолоть :
2250VDC
МОК :
5 шт.
Тип упаковки :
Поверхностный монтаж
Описание

YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты



Техническая спецификация:



Положение YX84G5 Трехфазный фильтр
Модель YX84G5-50A-S
Функция передачи Высокий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 380V/440V
Номинальный ток 6А-100А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC или 2000VAC
Максимальный ток утечки 250VAC/60HZ 1,4mA максимум 440VAC/60HZ 2,5mA максимум
Продолжительность 3 ~ 15 рабочих дней для фильтра EMI с низким проходом



Особенности:



-- Защита от помех напряжения



-- Стандартное в отрасли EMC решение для трехфазной фильтрации PDS



- Продукты на заказ, в соответствии с требованиями заказчика.



Типичные применения:



-- Для фотоэлектрических систем и промышленных применений



-- Моторные приводы трехфазные



-- Устройства для преобразования энергии (инверторы, преобразователи)



-- Оборудование для промышленной автоматизации



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YX84G5-10A G5 10 Терминал быстрого включения
YX84G5-20A G5 20
YX84G5-30A G5 30 Свинка M4/M6/M8
YX84G5-40A G5 40
YX84G5-50A G5 50 Терминальный блок



YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты* Q: быстро на 6,35x0,8 ммYX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частотыS: Шрубная лопаткаYX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частотыT: Терминальный блок





Таблетки:

Модель No. Номинальный ток
@40°C
 		 Варианты терминала*
 		 Ток утечки 440V/50Hz Электрическая схема
 		 Номинальное напряжение ((V) Рабочая частота ((Hz)


YX82G1-1A 1А Q. S T







<1,0 мА

 Фиг.1

250/440 В

50/60 Гц
YX82G1-3A 3А Q. S T Фиг.1
YX82G1-6A 6А Q. S T Фиг.1
YX82G2-10A 10А Q. S T Фиг.1
YX82G2-15A 15А Q. S T Фиг.1
YX82G2-20A 20А - S T Фиг.1
YX82G3-10A 10А - S T



< 2,0 мА

 Фиг.1
YX82G3-20A 20А - S T Фиг.1
YX82G3-30A 30А - S T



< 5,0 мА

 Фиг.1
YX82G5-30A 30А - S T Фиг.1
YX82G5-50A 50А - S T Фиг.1
YX82G5-60A 60А - S T



< 7,0 мА

 Фиг.1
YX82G4-100A 100А - S T Фиг.1
YX82G4-150A 150A - S T Фиг.1
YX82G6-200A 200А - S T < 10,0 мА Фиг.1

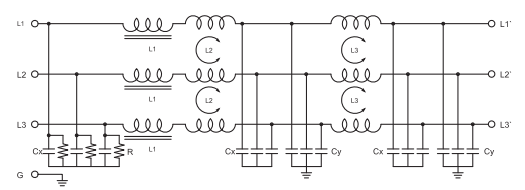

Электрическая схема:

YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты

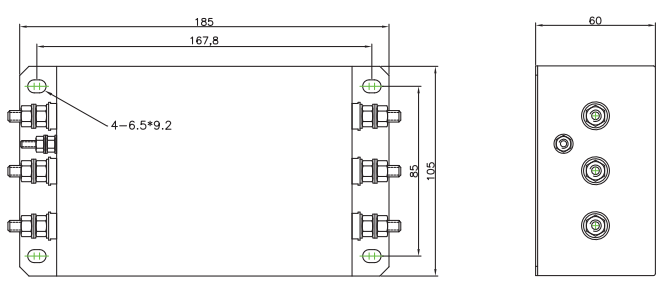

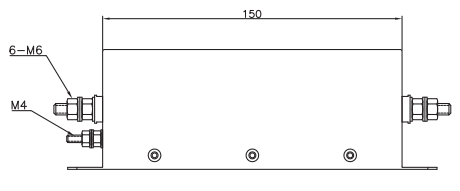

Механические размеры (Единица: мм)

YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты

YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты

Дело А. В. В D Е F G H Я... J К Л
G1 72 65 39 75 85 35 22   45 М4 M4/M6
G2 98 80 40 95 105 50 20 4.5*6.5 50 М4 M4/M6
G3 120 100 50 115 130 50 28 4*6 60 М4 M4/M6
G5 150 105 60 120 135 55 35 4*6 90 M6 М8
G6 260 170 100 196 220 85 65 8*12 172 М8 M10
Толерантность ± 1 ± 1 ± 1 ±0.15 ± 1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15

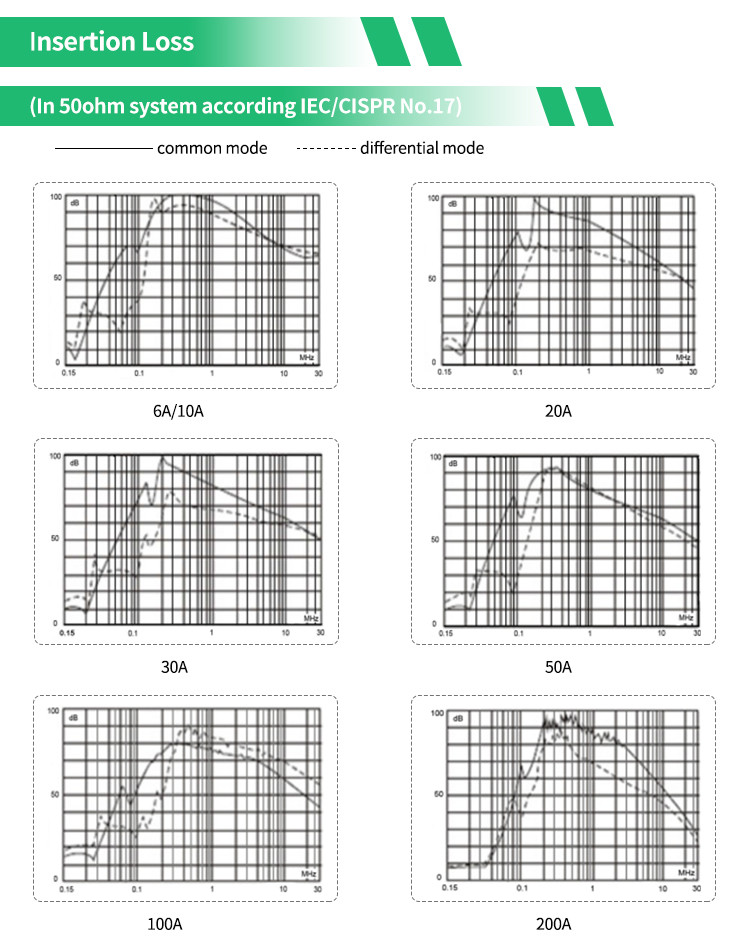

Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



YX84 50A Трехфазный трехлинейный фильтр с винтовым терминалом EMI/RFI фильтр для преобразователя частоты
