380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации
380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации
380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации
380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации
Спецификации
Номер модели :
YX81G5-100A-S
Место происхождения :
КИТАЙ
Количество минимального заказа :
10pcs
Условия оплаты :
T/T, L/C
Способность поставки :
50000 часть/частей в месяц
Срок поставки :
20-25 дней
Упаковывая детали :
56.5*28.5*22.5cm
Наименование продукта :
YX81G5 Трехфазный фильтр
Номинальное напряжение :
380V/440V
Номинальный ток :
1A-200A
Передающая функция :
Высокопроходный
Частота работы :
50/60HZ
Линия - - линия :
1450DVC
Линия, который нужно смолоть :
2400VDC
Экологическая температура :
40°C
Описание

380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации



Специализированные продукты RFI фильтр питания с 380V, 440V OEMФильтр EMI шума



Техническая спецификация:



Положение YX81G5 Трехфазный фильтр
Модель YX81G5-100A-S
Функция передачи Низкий проход
Тип упаковки Поверхностный монтаж
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 380V/440V
Номинальный ток 1 ~ 200 А
Температура окружающей среды 40°C
Температурный диапазон 25 / 085 / 21
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC
Максимальный ток утечки 380VAC/60HZ 2,5mA максимум
МОК 5 шт.
Цена USD1,5~98,8/м
Продолжительность 5 ~ 15 рабочих дней



Особенности:



-- Защита от помех напряжения



-- Новый терминал соединения с защитой безопасности



-- Существует множество частей и комбинаций для удовлетворения EMC испытаний различных клиентов



-- Продукты, выполненные по индивидуальным требованиям заказчика



Типичные применения:



-- Для фотоэлектрических систем и промышленных применений



-- Моторные приводы трехфазные



-- UPS/SMPS



-- Оборудование для промышленной автоматизации



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YX81G5-10A G5 10 Винт M4/M6/M8
YX81G5-20A G5 20
YX81G5-30A G5 30 Терминальный блок
YX81G5-40A G5 40
YX81G5-50A G5 50 Медные прутки



380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизацииB: Медный стержень380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизацииS: Шрубная лопатка380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизацииT: Терминальный блок



Эта номинация и информация ниже только для вашей справки, мы сделаем разные номера частей и параметры в соответствии с запросами клиента.



Если вы хотите узнать больше, пожалуйста, пишите нам электронную почту или проконсультируйтесь с нами напрямую, мы готовы предоставить вам услугу в любое время!



Спасибо!!!



Таблетки:



Модель No. Номинальный ток
@40°C
 		 Варианты терминала*
 		 Ток утечки 440V/50Hz
 		 Электрическая схема
 		 Номинальное напряжение ((V) Рабочая частота ((Hz)





YX81G5-10A-T 10А - - T





<1,0 мА

 Фиг.1









250/440 В









50/60 Гц
YX81G5-20A-T 20А - - T Фиг.1
YX81G5-30A-T 30А - - T Фиг.1
YX81G5-40A-T 40А - - T Фиг.1
YX81G5-50A-T 50А - - T Фиг.1
YX81G5-60A-T 60А - - T Фиг.1
YX81G5-80A-T 80А - - T

< 2,0 мА

 Фиг.1
YX81G5-100A-T 100А - - T Фиг.1
YX81G5-120A-T 120А - - T

< 5,0 мА

 Фиг.1
YX81G5-160A-T 160А - - T Фиг.1

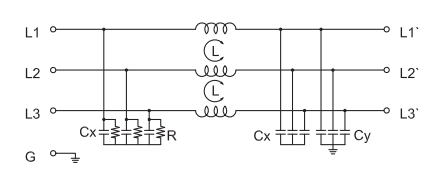

Электрическая схема:



380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации

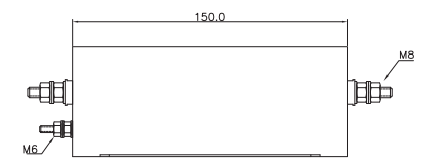

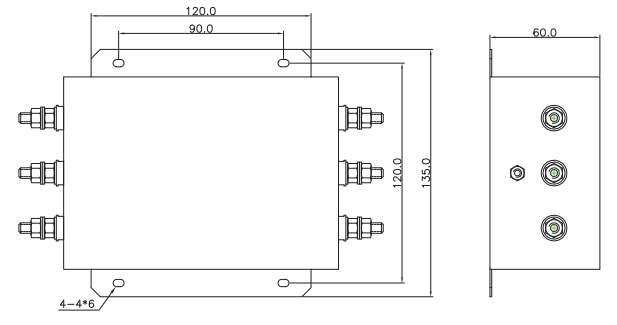

Механические размеры (Единица: мм)



380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации



380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации



Картина фильтра EMI YX81G5-100A-S:



380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации



Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации



Фотографии завода:



380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации

380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации



Выставочные фотографии:

380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации

380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации

380V G5 3-фазный фильтр с винтовым терминалом Высокопоточный EMI/RFI фильтр для промышленной автоматизации
