фильтр EMI одиночной фазы шумового фильтра мощьности импульса 20A низкопроходный для радиотехнической аппаратуры

Спецификации

Номер модели :

YB12F2-20A-Q

Место происхождения :

Китай

Количество минимального заказа :

50pcs

Термины компенсации :

T / T, L / C

Способность поставкы :

10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой

Срок поставки :

20-25 дней

Упаковывая детали :

56.5*28.5*22.5КМ

Деталь :

ИБ42Ф2-10А-С

Расклассифицированное течение :

1A-20A

Случай :

Случай металла

Бренд :

ЯНБИКСИН

Сертификат :

ISO9001 cUL TUV CQC CE ROHS

Порт :

Шэньчжэнь

Описание

линия фильтр EMI EMC этапа двойника EMC фильтра AC 10A низкопроходная для товаров широкого потребления

Технические данные:

Деталь	Фильтр линии электропередач
Модель	Фильтр линии электропередач YB-D/F
Передающая функция	Низкопроходный
Тип пакета	Поверхностный держатель
Номинальная разбивочная частота	10K-30MHZ
Вносимая потеря	60~90dB
Входное комплексное сопротивление	50Ω
Расклассифицированное напряжение тока	115V/250V
Расклассифицированное течение	1~50A
Экологическая температура	40°C
Диапазон температур	25 / 085/21
Равочая частота	50/60HZ
Линия - - линия	1450VDC
Линия, который нужно смолоть	2250VDC
Максимальное течение утечки	250VAC/60HZ 0.8mA Макс
MOQ	50pcs
Цена	USD3~21.8/Meter
Время выполнения	будний день 5~15

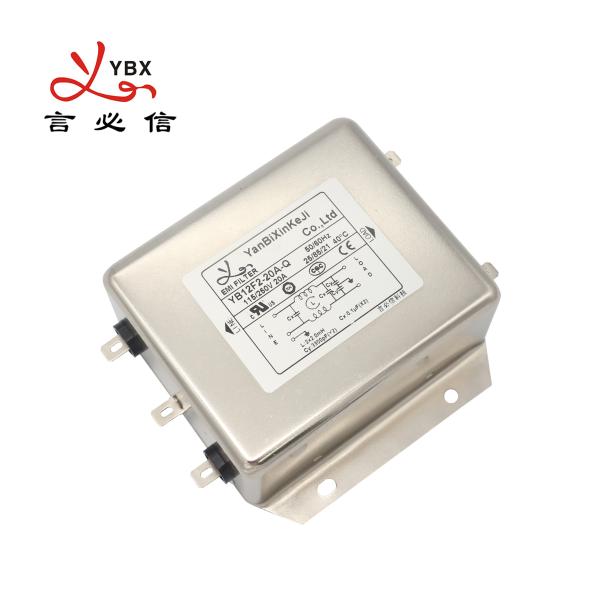

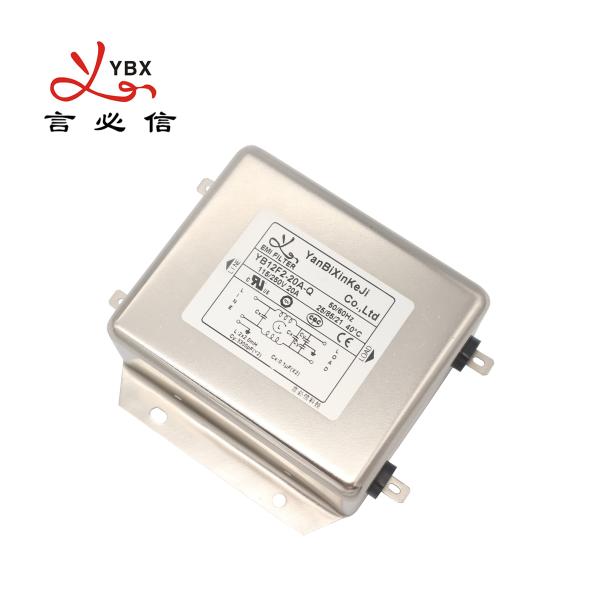

Изображение продукта:

фильтр EMI одиночной фазы шумового фильтра мощьности импульса 20A низкопроходный для радиотехнической аппаратуры

Особенности:

-- Конструированный 2 фильтровать увеличенный этапами для предотвращения электропитания может произвести взаимодействие к прибору

-- Различные терминальные варианты позволяют вам выбрать

-- Разнообразие части и комбинации для встречи тестов EMC различного клиента.

-- Подгонянные продукты согласно требованиям к клиента.

Типичные применения:

-- Электрический и радиотехническая аппаратура

-- Медицинское оборудование

-- Строя автоматизация

-- Оборудование автоматизации работы офиса и datacom

Правило выставления:

YB 42 D3 - 10A - Q (5)

| | | | | |

случай цепи настоящее соединение опционное

Приводит:

Модель нет.

Расклассифицированное течение
@40°C

Терминал Options*

Утечка настоящее 250V/50Hz

Электрическая схема

Расклассифицированное напряжение тока (v)

Равочая частота (Hz)

YB42D3-1A

<1>

Fig.1

115/250V

50/60Hz

YB42D3-2A

Fig.1

YB42D4-3A

Fig.1

YB42D4-4A

Fig.1

YB42D4-6A

Fig.1

YB42D5-8A

Fig.1

YB42D5-10A

10A

Fig.1

YB42D5-15A

15A

Fig.1

YB42D6-10A

10A

Fig.1

YB42D6-15A

15A

Fig.1

YB42F2-20A

20A

Fig.1

YB42F2-25A

25A

Fig.1

YB42F3-30A

30A

Fig.1

Медицинский тип приводит:

Модель нет.

Расклассифицированное течение
@40°C

Терминальные варианты

Медицинское оборудование
5

Утечка настоящее 250V/50Hz

Электрическая схема

Расклассифицированное напряжение тока (v)

Равочая частота (Hz)

YB42D3-1A-x (5)

<5>

Fig.2

115/250V

50/60Hz

YB42D3-2A-x (5)

Fig.2

YB42D4-3A-x (5)

Fig.2

YB42D4-4A-x (5)

Fig.2

YB42D4-6A-x (5)

Fig.2

YB42D5-8A-x (5)

Fig.2

YB42D5-10A-x (5)

10A

Fig.2

YB42D5-15A-x (5)

15A

Fig.2

YB42D6-10A-x (5)

10A

Fig.2

YB42D6-15A-x (5)

15A

Fig.2

YB42F2-20A-x (5)

20A

Fig.2

фильтр EMI одиночной фазы шумового фильтра мощьности импульса 20A низкопроходный для радиотехнической аппаратуры *Q: Быстро-на 6.35x0.8mm S: Волочение винта W: UL1015 18awg

Электрическая схема:

Fig.1

Fig.2

Механический размер (блок: mm)

Случай	D3	D4	D5	D6	F2	F3	Допуски

	63	63	73	94	98	150	±1

B	51	51	56	55	80	105	±1

C	29	38	45	45	41	60	±1

D	75	75	87	104	95	120	±0.15

E	85	85	98	118	50	80	±1

F	25	27	30	30	50	60	±0.5

G	10	15,5	16	15	24	35	±0.5

H	5	4,5	4,5	4.5*6	4,2	4*6	±0.15

Я					4.2*6.2	4*6	±0.15

J					M4/M6	M4/M6

K	6.3*0.8	6.3*0.8	6.3*0.8	6.3*0.8	M4	M4	±0.15

L					50	60	±2

Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)

Единый режим -------- дифференциальный режим

10A 15A
