Трехступенчатый улучшенный фильтр электромагнитных помех Фильтр помех от сети переменного тока Фильтр нижних частот с высоким ослаблением

Спецификации

Номер модели :

ИБ12Ф2-50А-Т(Р)

Место происхождения :

Китай

Количество минимального заказа :

50pcs

Термины компенсации :

T / T, L / C

Способность поставкы :

10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой

Срок поставки :

20-25 дней

Упаковывая детали :

56.5*28.5*22.5КМ

Деталь :

Фильтр Emi серии YB12F

Расклассифицированное течение :

1А-50А

случай :

Случай металла

Бренд :

YBX

Сертификат :

ISO9001 cUL TUV CQC CE ROHS

Порт :

Шэньчжэнь

Описание

Трехступенчатый улучшенный фильтр электромагнитных помех Фильтр помех от сети переменного тока Фильтр нижних частот с высоким ослаблением

Фильтр линии электропередач YB12F2-50A-T(R):

YB12F2-50A-T(R) — это однофазный электромагнитный фильтр, предназначенный для уменьшения или устранения возможных электромагнитных помех в энергосистеме.

Сетевые фильтры обычно состоят из комбинации конденсаторов, катушек индуктивности и резисторов, расположенных в определенной конфигурации.Точная конфигурация будет зависеть от конкретного приложения и типа помех, которые необходимо отфильтровать.

Особенность фильтра Emi серии YB12F:

1. Диапазон частот. Фильтры электромагнитных помех предназначены для работы в определенных диапазонах частот, обычно от 150 кГц до 30 МГц.Диапазон частот будет зависеть от конкретного приложения и типов помех, которые необходимо отфильтровать.

2.Вносимые потери: фильтры электромагнитных помех вызывают некоторую потерю мощности сигнала, известную как вносимые потери.Вносимые потери обычно составляют от 30 до 90 дБ.Уровень вносимых потерь снова будет зависеть от конкретной конструкции фильтра и применения.

3.Номинальное напряжение: Фильтры электромагнитных помех предназначены для работы в определенном диапазоне напряжений, и наши фильтры работают в диапазоне от 115 В до 250 В.Номинальное напряжение будет зависеть от конкретного приложения и максимального напряжения, которому будет подвергаться фильтр.

Типичные области применения:

-- Электрическое и электронное оборудование

-- Медицинское оборудование

-- Автоматизация зданий

-- Офисная автоматизация и оборудование для передачи данных

Правило номинации:

YB--------12----------F2---------50A------------T------ -----( Р )

¦ ¦ ¦ ¦ ¦ ¦

токоподвод корпуса цепи опционально

Техническая спецификация:

Элемент	Фильтр линии электропередач
Модель	Фильтр электромагнитных помех YB12F2-50A-T
Функция передачи	НЧ
Тип упаковки	Поверхностное крепление
Номинальная центральная частота	150К-30МГц
Вносимые потери	30 ~ 90 дБ
Входное сопротивление	50 Ом
Номинальное напряжение	115В/250В
Номинальный ток	1~50А
Температура окружающей среды	40°С
Диапазон температур	25/085/21
Рабочая частота	50/60 Гц
Линия к строке	1450 В постоянного тока
Линия на землю	2250 В постоянного тока
Максимальный ток утечки	250 В переменного тока/60 Гц 1,0 мА Макс.
Минимальный заказ	50шт
Цена	3~21,8 долларов США/метр
Время выполнения	5~15 будний день

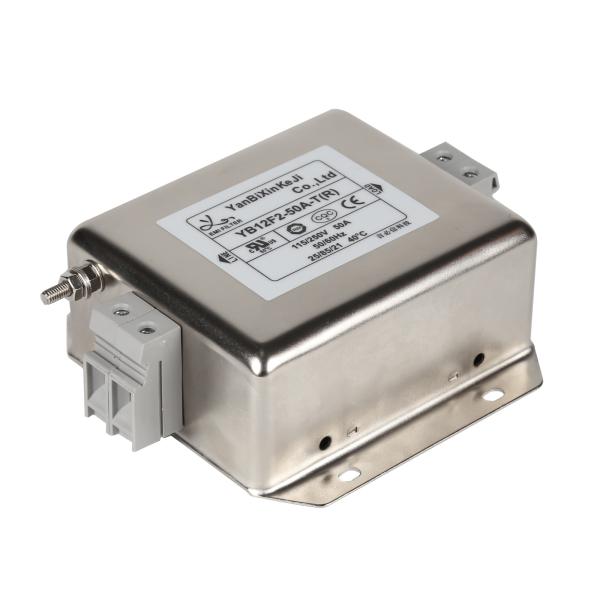

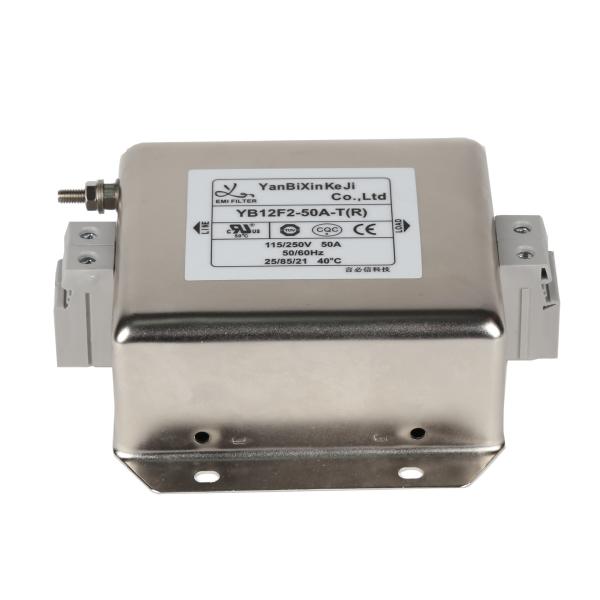

Изображение продукта:

Таблицы:

Модель №.

Номинальный ток
при 40°С

Опции терминала*

Ток утечки 250В/50Гц

Электрическая схема

Номинальное напряжение (В)

Рабочая частота (Гц)

ИБ42Д3-1А

1А

Вопрос

Вт

<1,0 мА

Рисунок 1

115/250В

50/60 Гц

ИБ42Д3-2А

2А

Вопрос

Вт

Рисунок 1

ИБ42Д4-3А

3А

Вопрос

Вт

Рисунок 1

ИБ42Д4-4А

4А

Вопрос

Вт

Рисунок 1

ИБ42Д4-6А

6А

Вопрос

Вт

Рисунок 1

ИБ42Д5-8А

8А

Вопрос

Вт

Рисунок 1

ИБ42Д5-10А

10А

Вопрос

Вт

Рисунок 1

ИБ42Д5-15А

15А

Вопрос

Вт

Рисунок 1

ИБ42Д6-10А

10А

Вопрос

Вт

Рисунок 1

ИБ42Д6-15А

15А

Вопрос

Рисунок 1

ИБ42Ф2-20А

20А

Вопрос

Рисунок 1

ИБ42Ф2-25А

25А

Рисунок 1

ИБ42Ф3-30А

30А

Рисунок 1

Таблицы медицинских типов:

Модель №.

Номинальный ток
при 40°С

Опции терминала

Медицинское оборудование
5

Ток утечки 250В/50Гц

Электрическая схема

Номинальное напряжение (В)

Рабочая частота (Гц)

YB42D3-1A-x(5)

1А

Вопрос

Вт

<5 мкА

Рис.2

115/250В

50/60 Гц

YB42D3-2A-x(5)

2А

Вопрос

Вт

Рис.2

YB42D4-3A-x(5)

3А

Вопрос

Вт

Рис.2

YB42D4-4A-x(5)

4А

Вопрос

Вт

Рис.2

YB42D4-6A-x(5)

6А

Вопрос

Вт

Рис.2

YB42D5-8A-x(5)

8А

Вопрос

Вт

Рис.2

YB42D5-10A-x(5)

10А

Вопрос

Вт

Рис.2

YB42D5-15A-х(5)

15А

Вопрос

Вт

Рис.2

YB42D6-10A-x(5)

10А

Вопрос

Вт

Рис.2

YB42D6-15A-x(5)

15А

Вопрос

Рис.2

YB42F2-20A-x(5)

20А

Вопрос

Рис.2

Трехступенчатый улучшенный фильтр электромагнитных помех Фильтр помех от сети переменного тока Фильтр нижних частот с высоким ослаблением * Q: Быстросъемный 6,35x0,8 мм Трехступенчатый улучшенный фильтр электромагнитных помех Фильтр помех от сети переменного тока Фильтр нижних частот с высоким ослаблением S: резьбовая проушинаВ: УЛ1015 18авг

Электрическая схема:

Рисунок 1

Рис.2

Механический размер (единица измерения: мм)

Случай	Д3	Д4	Д5	Д6	F2	F3	Допуски

А	63	63	73	94	98	150	±1

Б	51	51	56	55	80	105	±1

С	29	38	45	45	41	60	±1

Д	75	75	87	104	95	120	±0,15

Е	85	85	98	118	50	80	±1

Ф	25	27	30	30	50	60	±0,5

г	10	15,5	16	15	24	35	±0,5

ЧАС	5	4,5	4,5	4,5*6	4.2	4*6	±0,15

я					4,2*6,2	4*6	±0,15

Дж					М4/М6	М4/М6

К	6,3*0,8	6,3*0,8	6,3*0,8	6,3*0,8	М4	М4	±0,15

л					50	60	±2

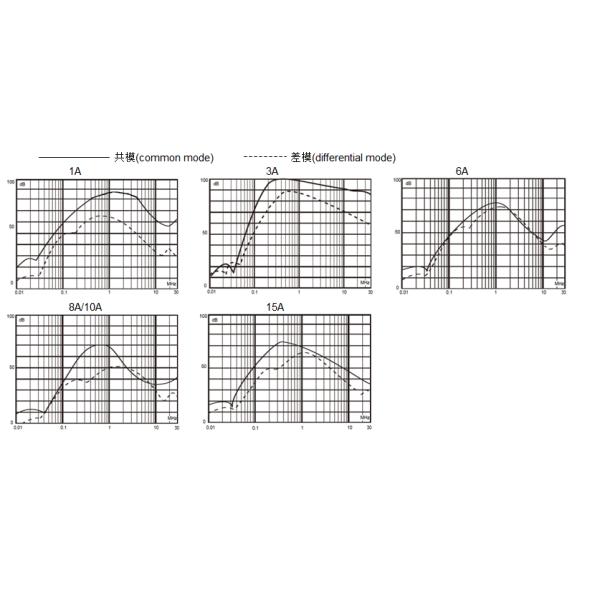

Таблица вносимых потерь (в системе 50 Ом согласно IEC/CISPR No.17)

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ:
В: Каковы основные продукты вашей компании?

A: Входной разъем IEC Фильтр электромагнитных помех, однофазный фильтр, трехфазный фильтр радиопомех, фильтр шума бытовой техники, фильтр медицинского оборудования, инвертор/преобразователь, фильтр электромагнитной совместимости и т. д.

В: Каково качество вашего продукта?
О: Все наши продукты прошли сертификацию UL, TUV, CE, ROHS, ISO9001.что гарантирует качество продукта.

В: Какие услуги доступны для предварительных заказов?
A: Бесплатные образцы и услуги по техническому исправлению ошибок EMC предоставляются перед продажей.

В: Какие услуги доступны после продажи?
A: Бесплатная замена в течение трех месяцев, бесплатное обслуживание в течение шести лет, пожизненное обслуживание.

В: Какие у вас есть возможности?
A: У нас есть собственная лаборатория и производственная база для налаживания крупномасштабного производства.

В: какое время доставки для 1000 шт. EMI FILTER?
A: Обычно 15-20 дней, но мы можем согласовать лучшее время доставки, если это срочно.
