Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4
Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4
Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4
Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4
Спецификации
Номер модели :
YB12E4-20A-S
Место происхождения :
Китай
Количество минимального заказа :
ТИПСЫ
Термины компенсации :
T / T, L / C
Способность поставкы :
10000 часть/частей в шумовой фильтр Ак 220В месяца общецелевой
Срок поставки :
20-25 дней
Упаковывая детали :
56.5*28.5*22.5КМ
Деталь :
Фильтр одиночной фазы серии YB-E
категории товаров :
Фильтр линии электропередач
Расклассифицированное течение :
1A-20A
Частота :
50/60Hz
Бренд :
YBX
MOQ :
100PCS
Напряжение тока :
115V/250VAC
Сертификат :
cUL TUV CQC CE ROHS
Описание

Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач M4 YB12E4-20A-S для измерительного оборудования



фильтр линии электропередач Одн-этапа 20A:

YB12E4-20A-S фильтр одиночной фазы с превосходным высокочастотным проведением амортизации. Выход может быть Быстро-на диапазоне изменения частот терминала, провода, винта M4, или терминала Block.The между 150 КГц и 30 MHz. Соответствие с предельными значениями требуемыми под жилым и промышленными стандартами.


Особенности фильтра одиночной фазы:
1. Хорошая амортизация шума как в переднем, так и в обратных направлениях для единого режима и нормального режима.
2. высокая надежность конструированная для назначения аппаратуры электропитания с фильтром одиночной фазы.
3. различный выход терминалов винта для различных amps конструирован для легкой установки.
4. соответствие с предельными значениями требуемыми под жилым и промышленными стандартами.

Типичные применения:
Электрический и радиотехническая аппаратура, оборудование бытовой техники, автоматизации, тренажер, и медицинский оборудование.

Параметр фильтра EMI:
Деталь Фильтр линии электропередач
Модель Фильтр линии электропередач YB-E4
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 150K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115V/250V
Расклассифицированное течение 1~20A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 250VAC/60HZ 0.8mA Макс
MOQ 100pcs



Таблица выбора фильтра:

Номер детали. Случай Расклассифицированные течения (a) Соединения выхода
YB12E4-6A E4 6 Провод
YB12E4-8A E4 8
YB12E4-10A E4 10 Винт M4
YB12E4-15A E4 15
YB12E4-20A E4 20 Быстро-на терминале

Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4*Q: Быстро-на 6.35x0.8mm Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4 s: Волочение w Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4винта: UL1015 18awg



Изображение продукта YB12E4-20A-S (r):

Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4

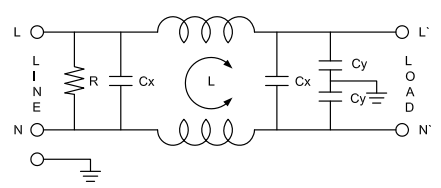

Электрическая схема:

Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4

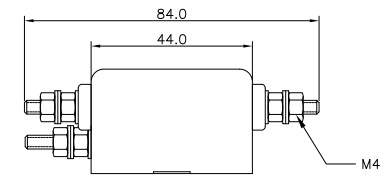

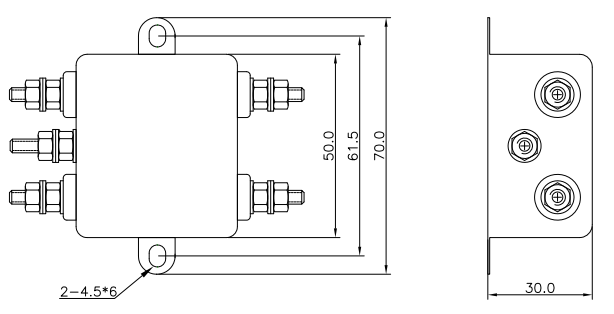

Механический размер (блок: mm)

Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4

Фильтр EMI одиночной фазы терминала винта 20A фильтра линии электропередач YB12E4 M4




Случай E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 Допуски
32 44,5 51 51 63 63 73 72 98 120 150 ±1
B 46 50,5 33 51 51 51 56 65 80 100 105 ±1
C 22,5 30 29 21 29 38 44,5 39 41 50 60 ±1
D 54 61,5 60 63 75 75 87 75 95 115 120 ±0.15
E 62 70,5 68 72 85 85 98 45 50 80 90 ±1
F 24 28 20 27 25 27 30 35 50 60 60 ±0.5
G 12,5 10,5 10 10 10 15,5 16 22 24 26 35 ±0.5
H 4,5 6 4,5 4,5 5 4,5 4,5 4,2 4,2 4*6 4*6 ±0.15
Я   4,5           4.2*6.2 4.2*6.2 4*6 4*6 ±0.15
J               M4/M6 M4/M6 M4/M6 M4/M6
K 6.3*0.8 6.3*0.8 UL 1015 6.3*0.8 6.3*0.8 6.3*0.8 6.3*0.8 M4 M4 M4 M4 ±0.15
L               35 50 60 60 ±2
