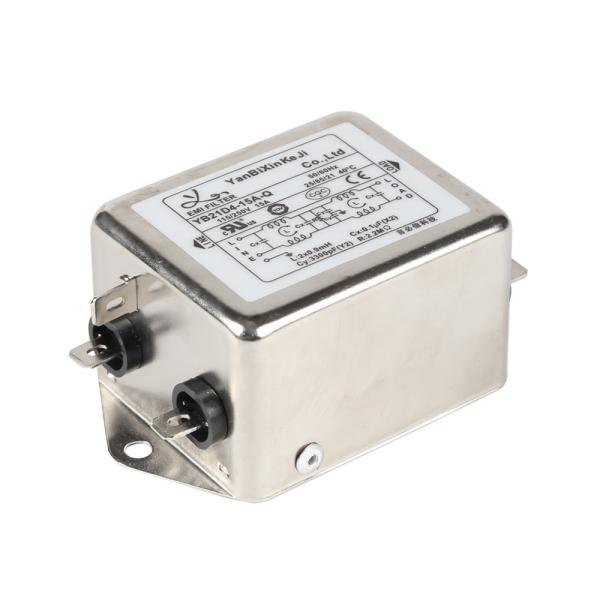

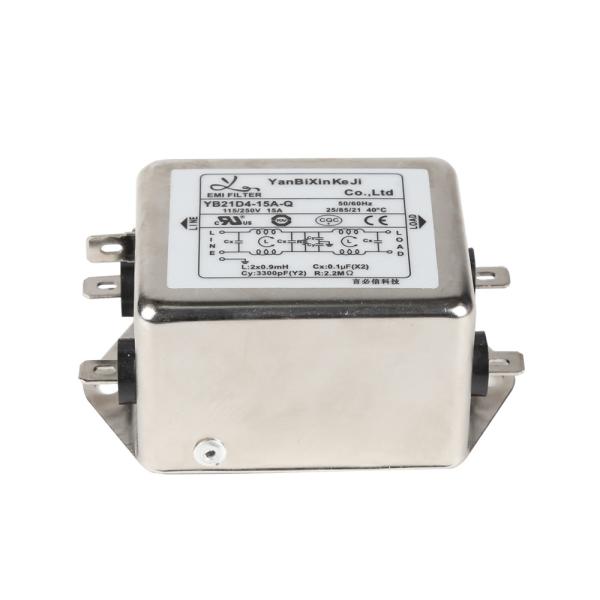

Фильтр силы компакта частоты фильтра EMI 50/60Hz YB21D4-15A-Q низкопроходный

Спецификации

Номер модели :

YB21D4-15A-S

Место происхождения :

Китай

Количество минимального заказа :

1шт

Термины компенсации :

L / C, T / T

Способность поставкы :

500000 Piece / Pieces в месяц

Срок поставки :

15-25 дней

Упаковывая детали :

56.5*28.5*22.5км (одна коробка)

Деталь :

Компактный фильтр силы

Тип :

Фильтр EMI

Напряжение тока :

115V/250V

Максимальное течение :

15a

Передающая функция :

Низкопроходный

Линия - - линия :

1450VDC

Линия, который нужно смолоть :

2000VAC

Утверждение :

CE ROHS ISO9001 TUV CQC cUL: 2008

Описание

Фильтр силы компакта частоты фильтра EMI 50/60Hz YB21D4-15A-Q низкопроходный

Описание низкопроходного фильтра EMI:

Низкопроходный фильтр EMI электронный блок для уменьшения или для того чтобы исключить излишнего высокочастотного электромагнитного взаимодействия от электрических цепей. Он обычно составлен индукторов, конденсаторов, резисторов и приложений металла.

Наши преимущества в поле фильтра EMI:

1. После лет развития, наш низкопроходный фильтр emi получал cUL, TUV, CQC, CE, аттестацию ROSH, полную аттестацию продукта, проверку качества

2. объедините с отечественной первоклассной исследовательской лабараторией научного исследования, обеспечьте свободную службу технической поддержки выпрямления EMC, образцы; свободный тест кондукции.

3. Мы имеем профессиональную команду НИОКР, члены команды ядра имеем больше чем 10 лет опыта в решениях EMI.

Характеристика:

(1) оценка ............................................................................................ 115/250VAC напряжения тока

(2) настоящая оценка:

A.@115VAC.............................................................................................. 20A RMS максимальное.

B.@250VAC.............................................................................................. 20A RMS максимальное.

(3) частота Oprating: 50/60Hz

(4) течение утечки: каждая линия, который нужно смолоть

A. 115VAC/60Hz ........................................................................................... 0.4mA максимальное.

B. 250VAC/50Hz ........................................................................................... 0.8mA максимальное.

(5) оценка Hipot (на одна минута)

A. Линия, который нужно смолоть ............................................................................................ 2250VDC

B. линия - - линия .................................................................................................. 500VDC

(6) инфракрасн: ом A7 500VDC 50M любые входной сигнал или выход, который нужно смолоть

(7) диапазон температур: -25℃~+85℃

Параметр низкопроходного фильтра EMI:

Деталь	фильтр EMI 150K-30MHz	Расклассифицированное течение	1A~15A
Модель	YB21D4-15A-Q	Расклассифицированное напряжение тока	115V/250V
Равочая частота	50/60HZ	Линия - - линия	1450VDC
Режим выхода	Винт	Линия, который нужно смолоть	2250VDC
Передающая функция	Низкопроходный	Утечка настоящая	115VAC/50HZ 0.4mA Макс 250VAC/60HZ 0.8mA Макс
Тип пакета	Поверхностный держатель	Экологическая температура	℃ 40
Номинальная разбивочная частота	100K-30MHZ	Входное комплексное сопротивление	50Ω
Вносимая потеря	50~80dB	Время выполнения	будний день 5~15

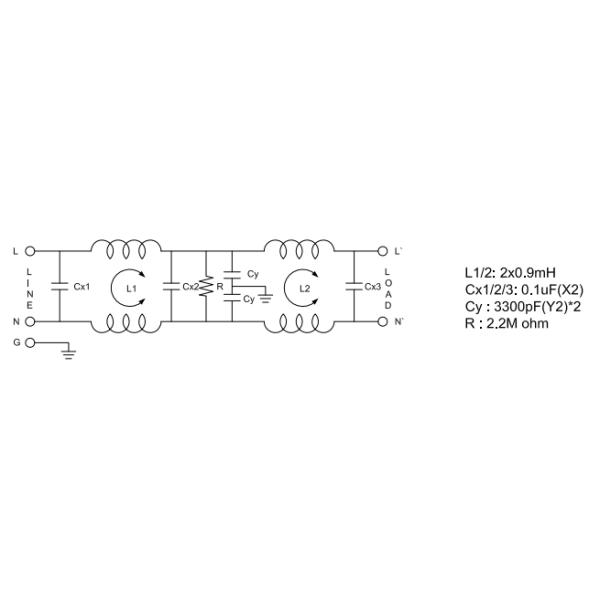

Модель нет.	Расклассифицированное течение @40°C	Терминальные варианты			Медицинское оборудование 5	Утечка настоящее 250V/50Hz	Электрическая схема	Расклассифицированное напряжение тока (v)	Равочая частота (Hz)
		Терминальные варианты

YB21D1-1A-x (5)	1A	-	-	W	5	<5>	Fig.2	115/250V	50/60Hz
YB21D1-2A-x (5)	2A	-	-	W	5		Fig.2
YB21D1-3A-x (5)	3A	-	-	W	5		Fig.2
YB21D1-4A-x (5)	4A	-	-	W	5		Fig.2
YB21D1-6A-x (5)	6A	-	-	W	5		Fig.2
YB21D2-6A-x (5)	6A	Q	S	W	5		Fig.2
YB21D2-8A-x (5)	8A	Q	S	W	5		Fig.2
YB21D2-10A-x (5)	10A	Q	S	W	5		Fig.2
YB21D2-15A-x (5)	15A	Q	S	-	5		Fig.2
YB21D3-8A-x (5)	8A	Q	S	W	5		Fig.2
YB21D3-10A-x (5)	10A	Q	S	W	5		Fig.2
YB21D3-15A-x (5)	15A	Q	S	-	5		Fig.2
YB21D4-10A-x (5)	10A	Q	S	W	5		Fig.2
YB21D4-15A-x (5)	15A	Q	S	-	5		Fig.2
YB21D4-20A-x (5)	20A	Q	S	-	5		Fig.2
YB21D5-15A-x (5)	15A	Q	S	-	5		Fig.2
YB21D5-20A-x (5)	20A	Q	S	-	5		Fig.2
YB21D5-30A-x (5)	30A	-	S	-	5		Fig.2
YB21D6-20A-x (5)	20A	Q	S	-	5		Fig.2
YB21D6-30A-x (5)	30A	-	S	-	5		Fig.2
