YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов
YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов
YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов
YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов
Спецификации
Номер модели :
YX83G1-6A-S
Место происхождения :
КИТАЙ
Количество минимального заказа :
могущий быть предметом переговоров
Способность поставки :
2000 шт/штук в месяц
Срок поставки :
15-25 дней
Упаковывая детали :
0.45*0.23*0.16*1 m
Имя :
YX83 Трехфазный фильтр
Номинальное напряжение :
250/440VAC
Номинальные токи :
10A 30A 40A 50A 60A 80A
входное комплексное сопротивление :
50Ω
Вносимая потеря :
30-100dB
Передающая функция :
Передающая функция
Применение :
трехфазная электрическая система
Описание

YX83G1-6A-S Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов



3-фазный 3-линейный EMI-фильтр с высокочастотным ослаблением для офисного и высокомощного офисного оборудования



Описание трехфазного фильтра



YX83G1-6A-Q представляет собой трехфазный EMI-фильтр.Максимальный номинальный ток до 10 ампер спроектирован как в общей, так и в дифференциальной режимах с высокой подавлением шумаДвухступенчатая фильтрация, хороший эффект фильтрации.



Особенности:



1Хорошее заглушение шума как вперед, так и назад для обычного режима и нормального режима.
2Высокая надежность, предназначенная для использования в промышленном оборудовании с 3-фазным 3-проводом и 3-фазным 4-проводом.
3Номинальный ток может быть предложен от 10 до 100 ампер.
4Различные винтовые терминалы для различных ампер предназначены для простой установки.
5Специальные версии доступны по запросу.



Типичные применения:



1Приложения, требующие высокочастотного аттенуации

2Офисное оборудование высокой мощности

3Офисное и обрабатывающее оборудование



Таблица выбора фильтра:



Часть No. Дело Номинальные токи (A) Выходные соединения
YX83G1-6A G1 6 Терминал быстрого включения
YX83G1-10A G1 10
YX83G1-15A G1 15 Провод
YX83G1-20A G1 20
YX83G1-30A G1 30 Винт M4

YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов* Q: быстро на 6,35x0,8 ммYX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторовS: Шрубная лопаткаYX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторовW: UL1015 18awg



Техническая спецификация:



Положение Трехфазный EMI фильтр
Модель YX83G1-6A-Q
Функция передачи Низкий проход
Тип упаковки Картон
Номинальная частота центра 150K-30MHZ
Потеря вставки 60 ~ 90 дБ
Импеданс ввода 50Ω
Номинальное напряжение 250 V/440 V
Номинальный ток 1 ~ 30А
Температура окружающей среды 40°C
Температурный диапазон -25°C~+85°C
Частота работы 50/60 Гц
От линии к линии 1450VDC
Линия к земле 2250VDC

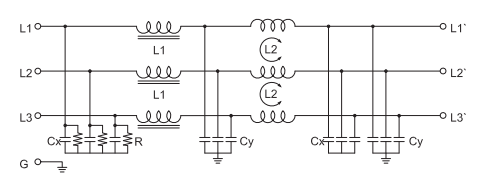

Электрическая схема:



YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов



Таблетки:





Модель No.

 Номинальный ток
@40°C		 Варианты терминала* Ток утечки 440V/50HZ Номинальное напряжение ((V) Рабочая частота ((Hz)
YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов
YX93G2-3A 3А Q. S T < 5,0 мА 250/440 В 50/60 Гц
YX93G2-6A 6А Q. S T
YX93G2-10A 10А Q. S T
YX93G3-15A 15А Q. S T
YX93G3-20A 20А - S T
YX93G3-25A 25А - S T
YX93G3-30A 30А - S T
YX93G5-40A 40А - S T < 10,0 мА
YX93G5-50A 50А - S T
YX93G4-60A 60А - S T
YX93G4-70A 70А - S T
YX93G4-80A 80А - S T
YX93G4-100A 100А - S T < 20,0 мА
YX93G4-130A 130А - S T
YX93G6-150A 150A - S T
YX93G6-200A 200А - S T

YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов* Q: быстро на 6,35x0,8 ммYX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторовS: Шрубная лопаткаYX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторовT: Терминальный блок

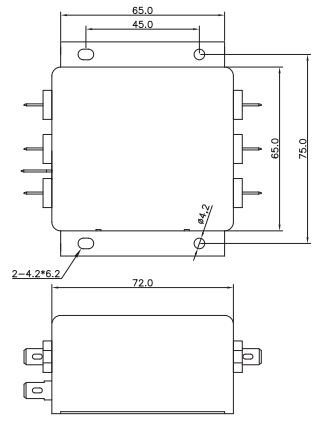

Механические размеры ((мм):



YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторовYX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов

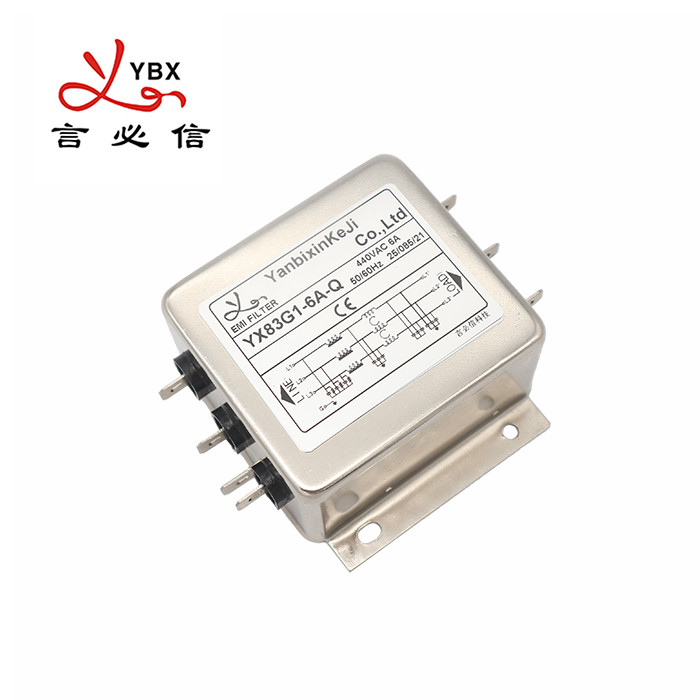

Изображение трехфазного фильтра YX83G1-6A-Q:



YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов



Таблица потерь вставки ((В системе 50 Ом согласно IEC/CISPR No.17)



YX83G1-6A Трехфазный фильтр быстрого включения терминального выхода EMI фильтр 10A для трансформаторов
