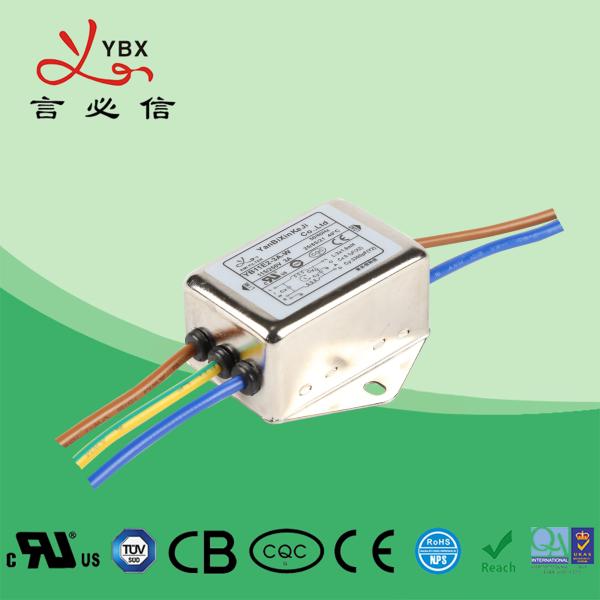

фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания
фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания
Спецификации
Номер модели :
YB11E2-3A-W
Место происхождения :
КИТАЙ
Количество минимального заказа :
100pcs
Условия оплаты :
T/T, L/C
Способность поставки :
10000 часть/частей в шумовой фильтр Ac 220V месяца общецелевой
Срок поставки :
20-25 ДНИ
Упаковывая детали :
56.5*28.5*22.5cm
Деталь :
YB11E2-3A-W
Расклассифицированное течение :
1А-10А
Напряжение :
125В/220В переменного тока
Частота :
50/60Hz
Линия - - линия :
1450DVC
Сертификат :
ISO9001 CE TUV CQC CUL ROHS
Описание

фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания



Технические данные:



Деталь Фильтр линии электропередач
Модель Фильтр линии электропередач YB-E
Передающая функция Низкопроходный
Тип пакета Поверхностный держатель
Номинальная разбивочная частота 10K-30MHZ
Вносимая потеря 60~90dB
Входное комплексное сопротивление 50Ω
Расклассифицированное напряжение тока 115V/250V
Расклассифицированное течение 1~15A
Экологическая температура 40°C
Диапазон температур 25 / 085/21
Равочая частота 50/60HZ
Линия - - линия 1450VDC
Линия, который нужно смолоть 2250VDC
Максимальное течение утечки 250VAC/60HZ 0.8mA Макс
MOQ 100pcs
Цена USD1~5.3/Meter
Время выполнения будний день 5~20



фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания



Особенности:



--  Компактный размер можно приложить к различным ситуациям.



--  Фильтры YB11 также доступны как двухступенные фильтры (YB35) в шумном environmment.



--  Разнообразие части и комбинации для встречи тестов EMC различного клиента.



--  Подгонянные продукты согласно требованиям к клиента.



Типичные применения

1. Однофазные электропитания, электропитания переключател-режима

2. Небольшой к среднего размера машинам и бытовой технике

3. Портативное электрическое и радиотехническая аппаратура

4. Оборудование теста и измерения

5. Тестер безопасности

6. Автоматизированный оптически осмотр (AOI)

7. SMPS

8. Тел-не соединенная медицинская служба ()

9. Портативное электрическое и радиотехническая аппаратура



Правило выставления:



YB    11    E1   -   10A    -     Q            (R 5)

|        |               |              |                   | |

случай цепи     настоящее соединение опционное



Приводит:



Модель нет. Расклассифицированное течение
@40°C
 		 Терминал Options*
 		 Вспомогательное нагрузочное сопротивление (опционное) Утечка настоящее 250V/50Hz Электрическая схема
 		 Расклассифицированное напряжение тока (v) Равочая частота (Hz)


YB11E1-1A 1A Q - W -















<0>

 Fig.1















115/250V















50/60Hz
YB11E1-2A 2A Q - W - Fig.1
YB11E1-3A 3A Q - W - Fig.1
YB11E1-4A 4A Q - W - Fig.1
YB11E1-6A 6A Q - W - Fig.1
YB11E1-8A 8A Q - W - Fig.1
YB11E1-10A 10A Q - W - Fig.1
YB11E2-1A 1A Q - W - Fig.1
YB11E2-2A 2A Q - W - Fig.1
YB11E2-3A 3A Q - W - Fig.1
YB11E2-4A 4A Q - W - Fig.1
YB11E2-6A 6A Q - W - Fig.1
YB11E2-8A 8A Q - W - Fig.1
YB11E2-10A 10A Q - W - Fig.1
YB11E3-1A 1A Q - W - Fig.1
YB11E3-2A 2A Q - W - Fig.1
YB11E3-3A 3A Q - W - Fig.1
YB11E3-4A 4A Q - W - Fig.1
YB11E3-6A 6A Q - W - Fig.1
YB11E3-8A 8A Q - W - Fig.1
YB11E3-10A 10A Q - W - Fig.1





Электрическая схема:



фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания



Механический размер (блок: mm)



фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания

Случай B C D E F G H Я J K
E1 24 44 19 54,5 64,5 23 9,5 4,5     6.3*0.8
E2 44 29 22 40 50 15 8 4,5 3,5   UL1015
E3 32 46 22,5 54 62 24 12,5 4,5     6.3*0.8
Допуски ±1 ±1 ±1 ±0.15 ±1 ±0.5 ±0.5 ±0.15 ±0.15   ±0.15



Таблица вносимой потери (в системе 50ohm согласовывая IEC/CISPR No.17)

Единый режим                            -------- дифференциальный режим

1A                                                                   3A

фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания        фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания



6A                                                                      8A

фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания         фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания



10A

фильтр Emi фильтра отдельной линии 6A 250VAC EMC низкопроходный для электропитания







Преимущество фильтра силы EMI

  1. После лет усилий персонала компании, продукты подряд получили cUL,
    TUV, CQC, CE, аттестации ROSH.
  2. Мы имеем профессиональную команду НИОКР; наши цели мы не позволят клиентам потратить любые дополнительные деньги!
  3. Национальные высокотехнологичные предприятия, обеспечение бренда, надежное качество, и мы имеем уместное

аттестации продукта.

  1. Мы сотрудничаем с верхними исследовательскими лабараториями научного исследования для того чтобы обеспечить свободное выпрямление EMC техническое

поддержка, образцы; и свободный тест кондукции.

  1. Технология автоматизации, продукция масштаба, большая цена, превосходная, обслуживание, быстрая доставка! Свободная замена не позднее 3 месяца, свободное обслуживание не позднее 6 лет, бессрочное обслуживание!
