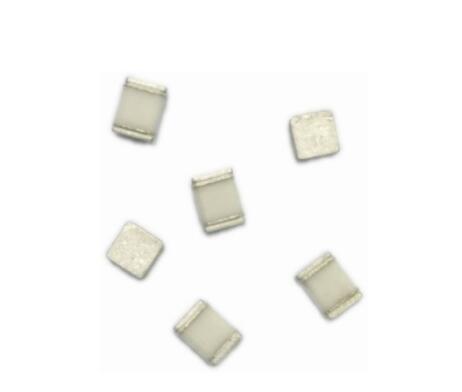

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя
Спецификации
Номер модели :
SMD3225
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Название продукта :
Нагнетательные трубы газа SMD3225 1210
течение импульса 8/20μs :
1KA
DC Искр-над напряжением тока :
75V-800V
Ультра низкая емкость :
Макс 0.5pF
Допуск :
30%
Размер :
3.2mm*2.5mm*2.5mm
Поверхностное покрытие :
покрытое Штейнов-олово
Тип руководства :
SMD
Применение :
Предохранение от телекоммуникаций SLIC
Вес :
0.095g
Описание

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя

Описание Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа SMD3225 (GDT) имеет оценку пульсации 1kA, 8/20μs.Offered в приданном квадратную форму поверхностном пакете держателя, который помогает сделать выбор и место на процессе PCB более легком.

Эта серия GDT совершенно одета для широкополосных применений оборудования. Емкость -государства GDT низкая совместима с высокими применениями ширины полосы частот и это значение загрузки емкости не меняет если напряжение тока через изменения GDT.


Серии нагнетательной трубы газа SMD3225 (GDT) специфически конструированы для защиты электрического, мультимедиа, и оборудования связи против излишек переходных процессов напряжения тока в поверхностных применениях собрания держателя.

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя

Особенности Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD

• Превосходный ответ, который нужно голодать поднимая переходные процессы
• Стабилизированное пробивное напряжение
• GHz работая частоты
• возможность течения импульса 8/20μs: 1KA
• Поверхностный пакет держателя
• Нерадиоактивный
• Ультра низкая емкость (<0> • Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• Очень небольшой размер (EIA 1210)
• Хранение и рабочая температура: -40~+90°C

Применения Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD

• Оборудование связи
• Оборудование CATV
• Испытательное оборудование
• Телевизионные строки с данными телетекста
• Электропитания
• Предохранение от телекоммуникаций SLIC
• Широкополосное оборудование
• Оборудование ADSL, включая ADSL2+
• Оборудование XDSL
• Спутник и оборудование CATV
• Общее телекоммуникационное оборудование

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя

Электрические характеристики Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD

DC Искр-над напряжением тока 1) 2) Импульс Искр-над напряжением тока Сопротивление изоляции
3)		 Емкость @1MHz Оценки жизни
Разряд тока импульса AC
Разрядка		 Емкость @10/700μS выдерживая напряжения тока импульса, 40
±5 раз		 Жизнь @10/1000μS импульса
100V/μS 1KV/μS
Номер детали @100V/S @8/20μS Настоящий 10A
Макс Макс Минута Макс Номинальный
±5 раз		 Макс
1 время		 Номинальный
5 раз		 Минута
V V V GΩ pF KA KA KV Времена
SMD3225-075N 75±30% 500 600 1 0,5 1 2 1 6 100
SMD3225-090N 90±30% 500 600 1 0,5 1 2 1 6 100
SMD3225-120N 120±30% 500 600 1 0,5 1 2 1 6 100
SMD3225-150N 150±30% 500 600 1 0,5 1 2 1 6 100
SMD3225-200N 200±30% 600 700 1 0,5 1 2 1 6 100
SMD3225-230N 230±30% 600 700 1 0,5 1 2 1 6 100
SMD3225-300N 300±30% 700 800 1 0,5 1 2 1 6 100
SMD3225-350N 350±30% 800 900 1 0,5 1 2 1 6 100
SMD3225-400N 400±30% 850 950 1 0,5 1 2 1 6 100
SMD3225-470N 470±30% 900 1000 1 0,5 1 2 1 6 100
SMD3225-600N 600±30% 1100 1200 1 0,5 1 2 1 6 100
SMD3225-800N 800±30% 1400 1500 1 0,5 1 2 1 6 100
Напряжение тока зарева на 10mA ~60V
Напряжение на дуге на 0.5A .............................................................................. ~10V
Накалите, что образовать дугу течение перехода. ~0.2A
Вес ............................................................................................ ~0.095g
Температура деятельности и хранения ............................................. -40~+90°C
Климатическая категория (IEC 60068-1) ................................................. 40/90/21
Отмечать снаружи
Поверхностное покрытие ................................................................... покрытое Штейнов-олово
1) На уровне II AQL 0,65 доставки, ISO 2859 DIN
2) В ионизированном режиме
3) Напряжение тока сопротивления изоляции измеряя:
70V и 75V на DC 25V 90V~150V на DC 50V
Другой на DC 100V
Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя

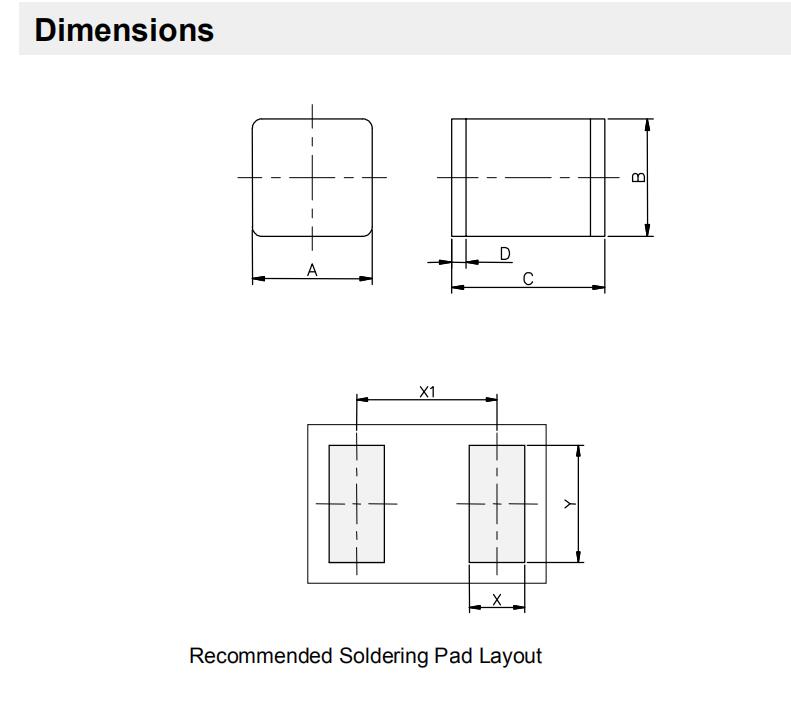

Символ Миллиметры Дюймы
2.5±0.2 0.098±0.008
B 2.5±0.2 0.098±0.008
C 3.2±0.3 0.126±0.012
D 0.3±0.1 0.012±0.004
X 1,3 0,051
X1 3,3 0,130
Y 2,8 0,110

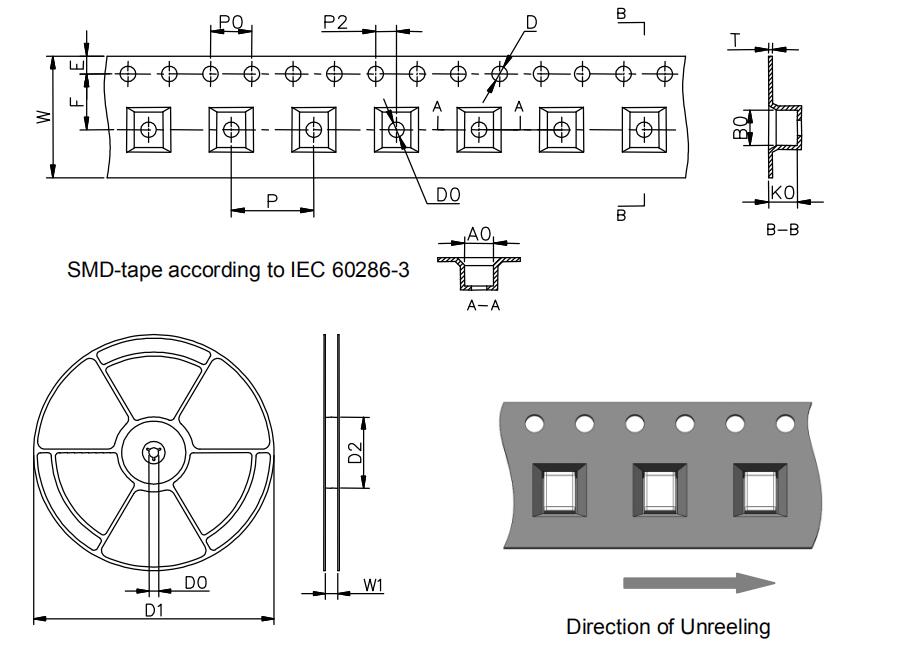

Спецификации запись на ленту и вьюрка Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя

Символ Миллиметры Дюймы
W 12±0.3 0.472±0.012
A0 2.8±0.1 0.110±0.004
B0 3.5±0.1 0.138±0.004
K0 2.8±0.1 0.110±0.004
P 8.0±0.1 0.315±0.004
F 5.5±0.1 0.217±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.35±0.05 0.014±0.002
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 12.5±0.4 0.492±0.016

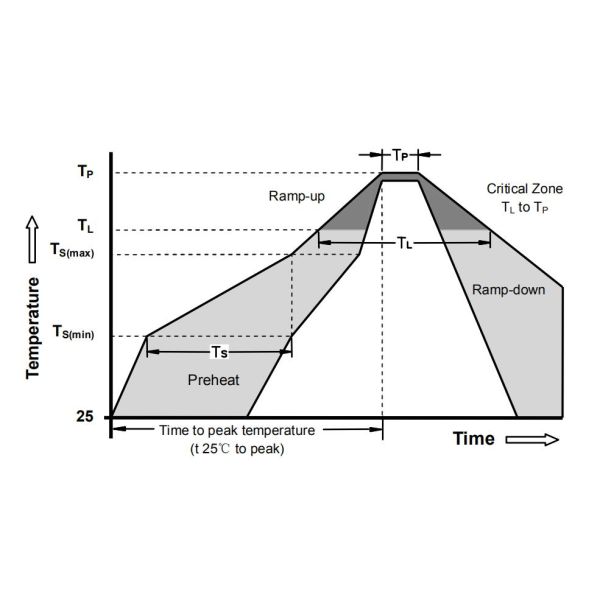

Паяя параметры - паять Reflow (поверхностные приборы держателя) Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD

Arrestor ограничителя перенапряжения нагнетательной трубы газа SMD3225 1KA 0.5pF 1210 SMD с приданным квадратную форму поверхностным пакетом держателя

Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
