Спецификации
Номер модели :
3R-3SS
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Название продукта :
Нагнетательные трубы газа 3R-3SS
течение импульса 8/20μs :
2KA
DC Искр-над напряжением тока :
90V-470V
Упаковка :
Лента во вьюрке
Размер :
3.5mm*3.5mm*6.8mm
Ультра низкая емкость :
Макс 1pF
Маркировка :
Без
Особенность :
Весьма небольшой размер
Применение :
Широкополосное оборудование
Вес :
0.3g
Описание

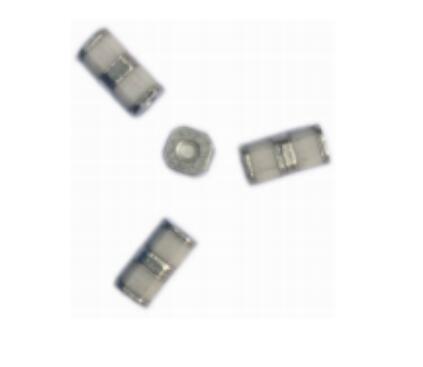

Сопротивление изоляции нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD высокое для широкополосного оборудования

Описание нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа 3R-3SS (GDT) имеет оценку пульсации 2kA, 8/20μs.Offered в приданном квадратную форму поверхностном пакете держателя, который помогает сделать выбор и место на процессе PCB более легком.

Эта серия GDT совершенно одета для широкополосных применений оборудования. Емкость -государства GDT низкая совместима с высокими применениями ширины полосы частот и это значение загрузки емкости не меняет если напряжение тока через изменения GDT.


Серии нагнетательной трубы газа 3R-3SS (GDT) специфически конструированы для защиты электрического, мультимедиа, и оборудования связи против излишек переходных процессов напряжения тока в поверхностных применениях собрания держателя.

Сопротивление изоляции нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD высокое для широкополосного оборудования

Сопротивление изоляции нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD высокое для широкополосного оборудования

Особенности нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD

• Весьма небольшой размер
• Превосходный ответ, который нужно голодать поднимая переходные процессы
• Стабилизированное пробивное напряжение
• GHz работая частоты
• возможность течения импульса 8/20μs: 2KA
• Поверхностный пакет держателя
• Нерадиоактивный
• Ультра низкая емкость (<1pf> • Высокое сопротивление изоляции
• Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• Размер: 3.5mm*3.5mm*6.8mm
• Хранение и рабочая температура: -40~+90°C

Применения нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD

• Оборудование связи
• Оборудование CATV
• Телевизионные строки с данными телетекста
• Предохранение от телекоммуникаций SLIC
• Широкополосное оборудование
• Оборудование ADSL, включая ADSL2+
• Оборудование XDSL
• Спутник и оборудование CATV
• Испытательное оборудование
• Бытовая электроника
• Предохранение от ESD

Сопротивление изоляции нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD высокое для широкополосного оборудования

Электрические характеристики

Номер детали DC
Искр-над напряжением тока 1) 2) 3) @100V/S		 Импульс Искр-над напряжением тока 3) Сопротивление изоляции
3) 4)		 Емкость @1MHz
3)		 Накаляет напряжение тока @10mA
3)		 Напряжение на дуге @1A
3)		 Оценки жизни
Разряд тока импульса
@8/20μs 5)		 Разряд тока импульса
@8/20μs 6)		 Емкость @10/700μS выдерживая напряжения тока импульса, 40
±5 раз
7)
100V/μS 1KV/μS
Макс Макс Минута Макс Тип Тип Номинальный
±5 раз		 Макс 1 время Номинальный 300 раз
V V V GΩ pF V V KA KA KV
3R090F-3SS 90±30% 500 600 1 1 60 10 2 3 100 6
3R150F-3SS 150±30% 500 600 1 1 60 10 2 3 100 6
3R200F-3SS 200±30% 600 700 1 1 60 10 2 3 100 6
3R230F-3SS 230±30% 600 700 1 1 60 10 2 3 100 6
3R350F-3SS 350±30% 800 900 1 1 60 15 2 3 100 6
3R400F-3SS 400±30% 850 950 1 1 60 15 2 3 100 6
3R420F-3SS 420±30% 850 950 1 1 60 15 2 3 100 6
3R470F-3SS 470±30% 900 1000 1 1 60 15 2 3 100 6
Накалите, что образовать дугу течение перехода ................................................ ~0.5A
Вес .............................................................................. ~0.30g
Температура деятельности и хранения ......................................... -40~+90°C
Климатическая категория (IEC 60068-1) ............................................. 40/90/21
Маркировка ............................................................................. Без
Поверхностное покрытие .................................................................. покрытое Штейнов-олово
1) На уровне II AQL 0,65 доставки, ISO 2859 DIN
2) В ионизированном режиме
3) Электрод подсказки или кольца к разбивочному электроду
4) Напряжение тока сопротивления изоляции измеряя:
75V на DC 25V
90V~150V на DC 50V
Другой на DC 100V
5) Полное течение через разбивочный электрод, полуценный сквозной электрод кольца подсказки соответственно.
6) Подсказка для того чтобы звенеть электрод.
7) Подсказка к кольцу разбивочного электрода дополнительному к разбивочному электроду.
Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

Сопротивление изоляции нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD высокое для широкополосного оборудования

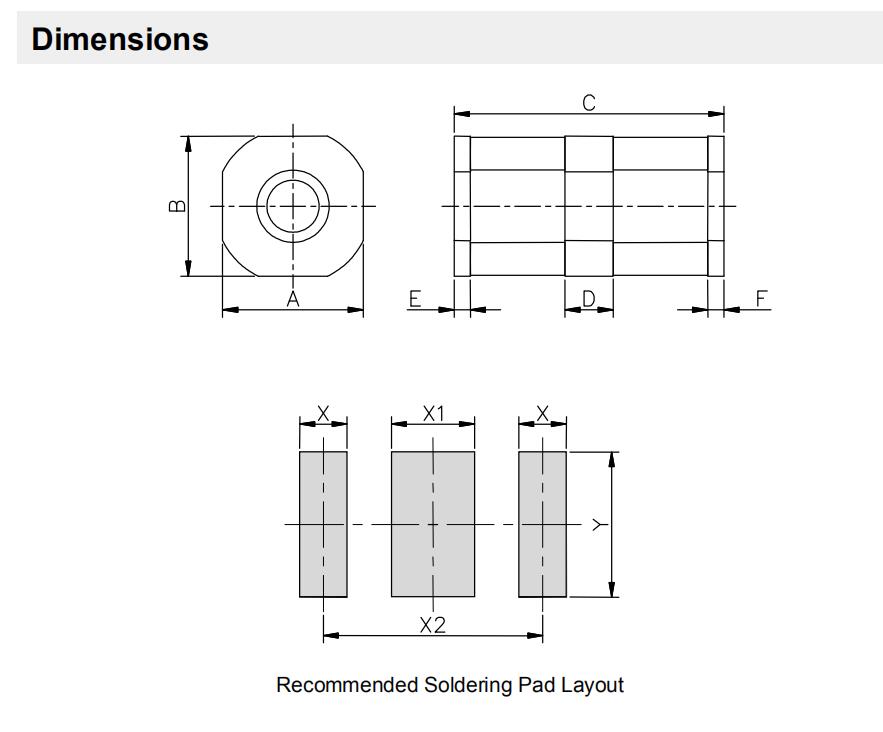

Символ Миллиметры Дюймы
3.5±0.2 0.138±0.008
B 3.5±0.2 0.138±0.008
C 6.8±0.3 0.268±0.012
D 1.2±0.3 0.047±0.012
E 0.4±0.2 0.016±0.008
F 0.4±0.2 0.016±0.008
X 1,4 0,055
X1 1,8 0,071
X2 6,7 0,264
Y 4,2 0,165

Сопротивление изоляции нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD высокое для широкополосного оборудования

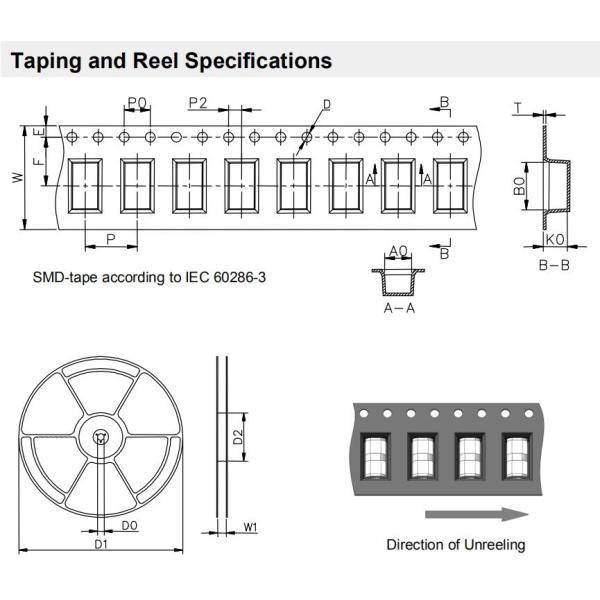

Символ Миллиметры Дюймы
W 16±0.3 0.630±0.012
A0 3.8±0.1 0.154±0.004
B0 7.0±0.1 0.276±0.004
K0 3.7±0.1 0.146±0.004
P 8±0.1 0.315±0.004
F 7.5±0.1 0.295±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.4±0.1 0.016±0.004
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 16.5±0.4 0.65±0.016

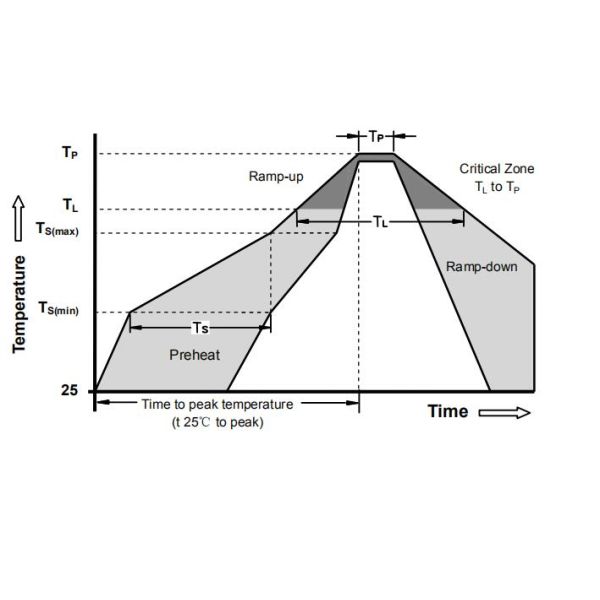

Паяя параметры - паять Reflow (поверхностные приборы держателя)
Сопротивление изоляции нагнетательной трубы газа GDT ленты 2KA 90V-470V 3R-3SS SMD высокое для широкополосного оборудования
Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
