Спецификации
Номер модели :
SMD5050-B
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Название продукта :
Газоразрядные трубки SMD5050-B
Импульсный ток 8/20 мкс :
5KA
DC Искр-над напряжением тока :
75В-800В
Размер :
4,2 мм*5,0 мм*5,0 мм
Допуск :
30%
Сверхнизкая емкость :
Макс. 0,8 пФ
Тип руководства :
SMD
Упаковка :
Лента во вьюрке
Вес :
0,42 г
Применение :
Защита от перенапряжения
Описание

Нагнетательной трубы газа держателя 800V GDT 5KA SMD 5050 SMD5050-B Arrester ограничителя перенапряжения поверхностной керамический

Описание нагнетательной трубы газа держателя GDT 5KA SMD 5050 SMD5050-B поверхностной

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа SMD5050 (GDT) имеет оценку пульсации 5kA, 8/20μs.Offered в приданном квадратную форму пакете держателя Surfac, который помогает сделать выбор и место на процессе PCB более легком.

Эта серия GDT совершенно одета для широкополосных применений оборудования. Емкость -государства GDT низкая совместима с высокими применениями ширины полосы частот и это значение загрузки емкости не меняет если напряжение тока через изменения GDT.

Серии нагнетательной трубы газа SMD5050 (GDT) специфически конструированы для защиты электрического, мультимедиа, и оборудования связи против излишек переходных процессов напряжения тока в поверхностных применениях собрания держателя.

Нагнетательной трубы газа держателя 800V GDT 5KA SMD 5050 SMD5050-B Arrester ограничителя перенапряжения поверхностной керамический

Нагнетательной трубы газа держателя 800V GDT 5KA SMD 5050 SMD5050-B Arrester ограничителя перенапряжения поверхностной керамический

Особенности нагнетательной трубы газа держателя GDT 5KA SMD 5050 SMD5050-B поверхностной

• Весьма небольшой размер
• Превосходный ответ, который нужно голодать поднимая переходные процессы
• Стабилизированное пробивное напряжение
• GHz работая частоты
• возможность течения импульса 8/20μs: 5KA
• Поверхностный пакет держателя
• Нерадиоактивный
• Ультра низкая емкость (<0> • Высокое сопротивление изоляции
• Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• Размер: 4.2mm*5mm*5mm
• Хранение и рабочая температура: -40~+90°C

Применения нагнетательной трубы газа держателя GDT 5KA SMD 5050 SMD5050-B поверхностной

Оборудование CATV
Антенны
RS 485
Базовая станция телекоммуникаций
Основа AC электропитания
Поручать силы EV
Инвертор/переменная
Водители частоты (VFDs)
IEEE 802,3 уступчивых интерфейса локальных сетей

Широкое оборудование диапазона
xDSL, ADSL, ADSL2, VDSL, и VDSL2
Медицинская электроника
Испытательное оборудование
Общее телекоммуникационное оборудование
Возобновляющая энергия

Нагнетательной трубы газа держателя 800V GDT 5KA SMD 5050 SMD5050-B Arrester ограничителя перенапряжения поверхностной керамический

Электрические характеристики нагнетательной трубы газа держателя GDT 5KA SMD 5050 SMD5050-B поверхностной

Номер детали DC
Искр-над напряжением тока 1) 2) @100V/S		 Импульс Искр-над напряжением тока Сопротивление изоляции
3)		 Емкость @1MHz Оценки жизни
Разряд тока @8/20μS импульса Разряд тока @50Hz 1S AC Жизнь @10/1000μS 100A импульса
100V/μS 1KV/μS
Макс Макс Минута Макс Номинальный
±5 раз		 Макс 1 время Номинальный 5 раз Минута
V V V GΩ pF KA KA Времена
SMD5050-075NA 75±30% 500 600 1 0,8 5 10 5 300
SMD5050-090NA 90±30% 500 600 1 0,8 5 10 5 300
SMD5050-150NA 150±30% 500 600 1 0,8 5 10 5 300
SMD5050-200NA 200±30% 600 700 1 0,8 5 10 5 300
SMD5050-230NA 230±30% 600 700 1 0,8 5 10 5 300
SMD5050-300NA 300±30% 750 850 1 0,8 5 10 5 300
SMD5050-350NA 350±30% 800 850 1 0,8 5 10 5 300
SMD5050-400NA 400±30% 850 950 1 0,8 5 10 5 300
SMD5050-420NA 420±30% 850 950 1 0,8 5 10 5 300
SMD5050-470NA 470±30% 900 1000 1 0,8 5 10 5 300
SMD5050-600NA 600±30% 1100 1200 1 0,8 5 10 5 300
SMD5050-800NA 800±30% 1100 1400 1 0,8 5 10 5 300
Напряжение тока зарева на 10mA .............................................................................. ~60V
Напряжение на дуге на 1A ~10V
Накалите, что образовать дугу течение перехода .......................................................... <0>
Вес ~0.42g
Температура деятельности и хранения .................................................. -40~+90°C
Климатическая категория (IEC 60068-1) 40/90/21
Маркировка ...................................................................................... Без
Штейнов-олово поверхностного покрытия покрыло
1) На уровне II AQL 0,65 доставки, ISO 2859 DIN
2) В ионизированном режиме
3) Напряжение тока сопротивления изоляции измеряя:
75V на DC 25V
90V~150V на DC 50V
Другой на DC 100V
Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

Нагнетательной трубы газа держателя 800V GDT 5KA SMD 5050 SMD5050-B Arrester ограничителя перенапряжения поверхностной керамический

Символ Миллиметры Дюймы
5.0±0.2 0.197±0.008
B 5.0±0.2 0.197±0.008
C 4.2±0.3 0.165±0.012
D 0.5±0.1 0.020±0.004
X 1,2 0,047
X1 4,0 0,165
Y 5,5 0,217

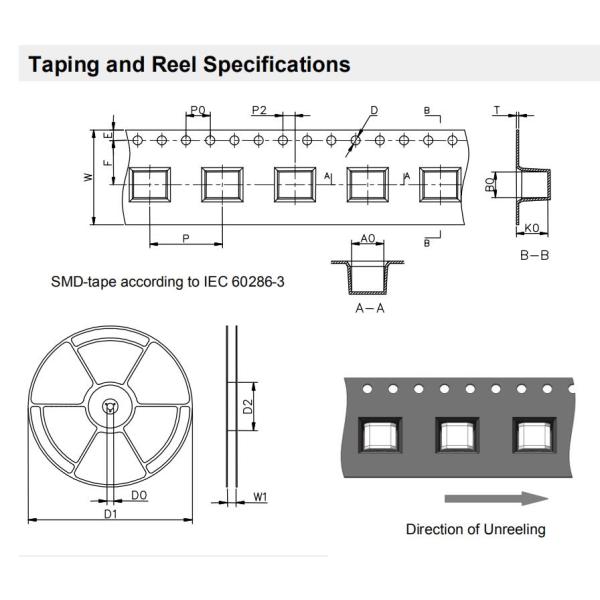

Нагнетательной трубы газа держателя 800V GDT 5KA SMD 5050 SMD5050-B Arrester ограничителя перенапряжения поверхностной керамический

Символ Миллиметры Дюймы
W 16±0.3 0.630±0.012
A0 5.3±0.1 0.209±0.004
B0 4.3±0.1 0.17±0.004
K0 5.2±0.1 0.205±0.004
P 12±0.1 0.472±0.004
F 7.5±0.1 0.295±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.4±0.1 0.016±0.004
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 16.5±0.4 0.65±0.016

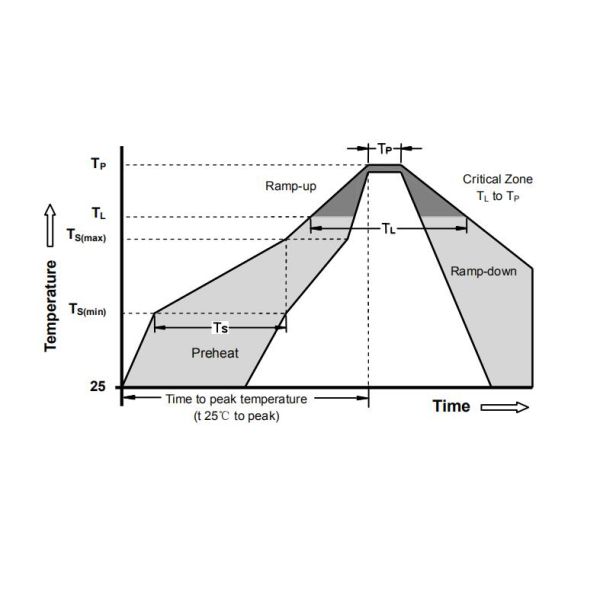

Паяя параметры - паять Reflow (поверхностные приборы держателя)

Нагнетательной трубы газа держателя 800V GDT 5KA SMD 5050 SMD5050-B Arrester ограничителя перенапряжения поверхностной керамический

Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
