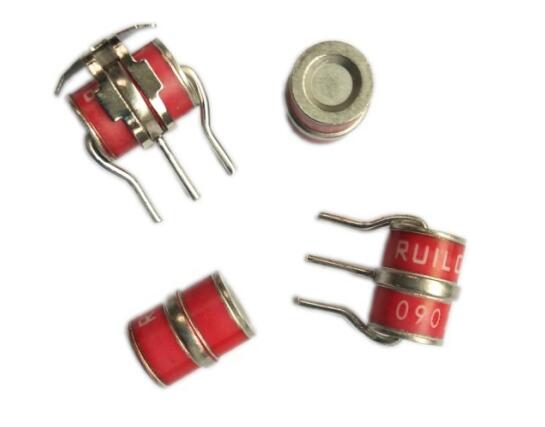

Компоненты защиты сети ПОГРУЖЕНИЯ и SMD Arrestor Arrester 75V-800V ограничителя перенапряжения серии GDT 3RD-8 нагнетательных труб газа 20KA

Описание GDT нагнетательных труб газа серии 3RD-8

GDT помещен перед, и в порядке, чувствительным телекоммуникационным оборудованием как линии электропередач, линиями связи, сигнальными линиями и линиями передачи данных для того чтобы помочь защитить их от повреждения причиненного переходными напряжениями тока пульсации которые могут последовать из забастовки без предупреждения и деятельность переключения оборудования. Эти приборы не влияют на сигнал в нормальном функционировании. Однако, в случае пульсации перенапряжения, как забастовка без предупреждения, GDT переключает к низкому государству импеданса и отвлекает энергию далеко от чувствительного оборудования.

Наше предложение GDT высокий уровень защиты от перенапряжения, широкого ряда напряжения тока, низкой емкости, и много форм-факторов включая новые поверхностные приборы держателя, которая делает их соответствующий для применений как модули рамки главного распределения (MDF), высоких применений телекоммуникаций скорости обработки данных (например ADSL, VDSL), и защиты от перенапряжения на линиях электропередач. Их низкие емкости результаты также в меньше искажения сигнала. При использовании в координируемое
решение защиты сети с приборами PolySwitch, они могут помочь изготовителям оборудования соотвествовать строгой безопасности регулирующие.

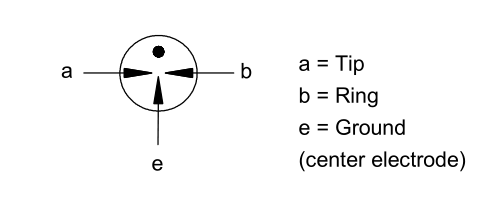

Электрический символ GDT нагнетательных труб газа 20KA

Особенности нагнетательных труб газа Arrestor 75V-800V

• Превосходный ответ, который нужно голодать поднимая переходные процессы
• Стабилизированное пробивное напряжение
• GHz работая частоты
• возможность течения импульса 8/20μs: 20KA
• Нерадиоактивный
• Ультра низкая емкость (<1> • Высокое сопротивление изоляции
• Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• UL 497B узнал: E465335

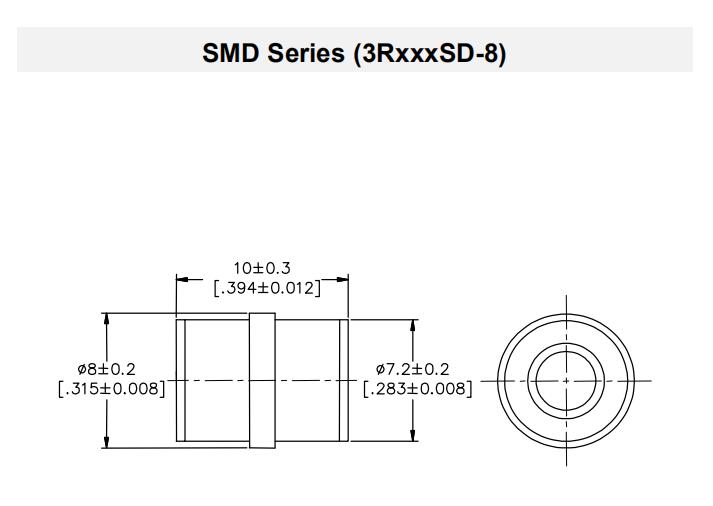

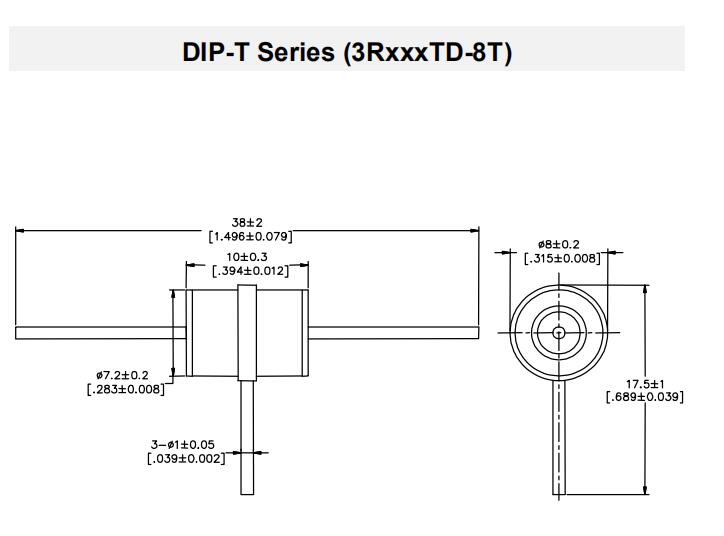

• Размер: Ф8mm*10mm
• Хранение и рабочая температура: -40~+90°C

Применения нагнетательные трубы газа ПОГРУЖЕНИЯ и SMD

• Оборудование связи
• Оборудование CATV
• Телевизионные строки с данными телетекста
• Электропитания
• Предохранение от телекоммуникаций SLIC
• Широкополосное оборудование

• Оборудование ADSL, включая ADSL2+
• Оборудование XDSL
• Спутник и оборудование CATV
• Испытательное оборудование
• Бытовая электроника

Электрические характеристики нагнетательных труб газа GDT 20KA серии 3RD-8

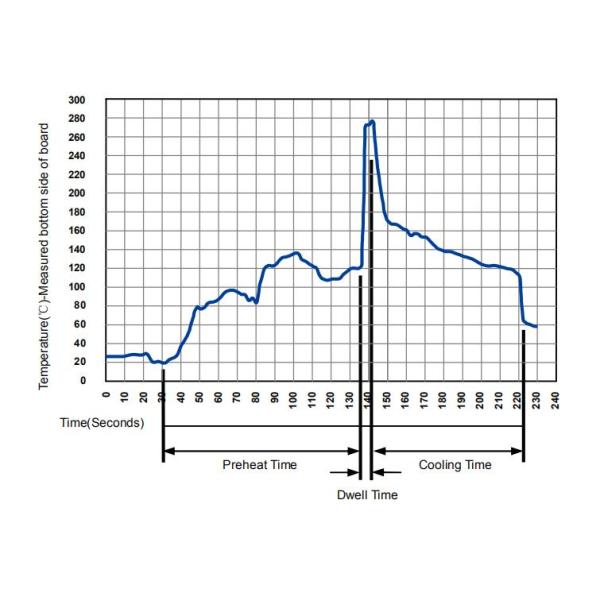

Паяя параметры - паять волны (приборы Через-отверстия)

Условие волны паяя

Pb свободное от собрание

Подогрейте

Минута температуры

100°C

Температура Макс

150°C

Время (минута к Макс)

60-180 секунды

Температура бака припоя

280°C Макс

Припой обитает время

2-5 секунды

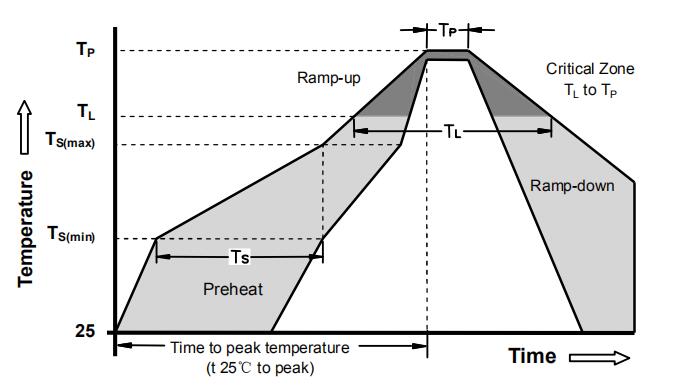

Паяя параметры - паять Reflow (поверхностные приборы держателя)

Условие Reflow

Pb - свободное собрание

Pre жара

- Минута температуры (Ts (минута))

150°C

- Температура Макс (Ts (максимальные))

200°C

- Время (минута к максимальному) (ts)

60 -180 секунды

Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить

3°C/second максимальное

TS (максимальные) к TL - тарифу пандуса-вверх

5°C/second максимальное

Reflow

- Температура (TL) (жидкости)

217°C

- Время (минута к максимальному) (ts)

60 -150 секунды

Пиковая температура (TP)

260 +0/-5°C

Время в пределах 5°C фактической пиковой температуры (tp)

10 - 30 секунд

Тариф пандуса-вниз

6°C/second максимальное

Время 25°C выступить температуру (TP)

8 минут максимальных

Не превысьте

260°C
