Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Спецификации
Номер модели :
3RD-8S
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Название продукта :
Нагнетательные трубы газа 3RD-8S
валюта импульса 8/20μs :
20kA
DC Искр-над напряжением тока :
75V-600V
Тип руководства :
SMD
Номера электрода :
3 электрода
Ультра низкая емкость :
Макс 1.5pF
Размер :
8mmX10mm
Рабочая температура :
-40 к +90℃
Вес :
2.0g
Применение :
Широкополосное оборудование
Описание

Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа 3RD-8S

Описание нагнетательной трубы газа 3RD-8S

GDT помещен перед, и в порядке, чувствительным телекоммуникационным оборудованием как линии электропередач, линиями связи, сигнальными линиями и линиями передачи данных для того чтобы помочь защитить их от повреждения причиненного переходными напряжениями тока пульсации которые могут последовать из забастовки без предупреждения и деятельность переключения оборудования. Эти приборы не влияют на сигнал в нормальном функционировании. Однако, в случае пульсации перенапряжения, как a
забастовка без предупреждения, GDT переключает к низкому государству импеданса и отвлекает энергию далеко от чувствительного оборудования.

Наше предложение GDT высокий уровень защиты от перенапряжения, широкого ряда напряжения тока, низкой емкости, и много форм-факторов включая новые поверхностные приборы держателя, которая делает их соответствующий для применений как модули рамки главного распределения (MDF), высоких применений телекоммуникаций скорости обработки данных (например ADSL, VDSL), и защиты от перенапряжения на линиях электропередач. Их низкие емкости результаты также в меньше искажения сигнала. При использовании в координируемое
решение защиты сети с приборами PolySwitch, они могут помочь изготовителям оборудования соотвествовать строгой безопасности регулирующие.

Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S

Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S

Особенности нагнетательной трубы газа 3 электродов поляков

• Превосходный ответ, который нужно голодать поднимая переходные процессы
• Пробивное напряжение конюшни
• GHz работая частоты
• возможность течения импульса 8/20μs: 20KA
• Нерадиоактивный
• Ультра низкая емкость (<1> • Высокое сопротивление изоляции
• Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• Размер: Ф8mm*10mm
• Хранение и рабочая температура: -40~+90°C

Применения Arresters нагнетательной трубы газа 75V-600V

• Оборудование связи
• Оборудование CATV
• Телевизионные строки с данными телетекста
• Электропитания
• Предохранение от телекоммуникаций SLIC
• Широкополосное оборудование
• Оборудование ADSL, включая ADSL2+
• Оборудование XDSL
• Спутник и оборудование CATV
• Испытательное оборудование
• Бытовая электроника

Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S

Электрические характеристики нагнетательной трубы газа GDT 20KA

Номер детали DC Искр-над напряжением тока 1) 2) 3) @100V/S Импульс Искр-над напряжением тока 3) Сопротивление изоляции 4) Емкость @1MHz Оценки жизни
Разряд тока импульса
@8/20μs 5)		 Разряд тока AC @50Hz 1S 5) Жизнь импульса @10/1000μS 200A 5)
100V/μS 1KV/μS
Макс Макс Минута Макс Номинальный
±5 раз		 Макс 1 время Номинальный 5 раз Минута
V V V GΩ pF KA KA Времена
3R075SD-8S 75±20% 500 600 1 1,5 20 25 20 300
3R090SD-8S 90±20% 500 600 1 1,5 20 25 20 300
3R150SD-8S 150±20% 500 600 1 1,5 20 25 20 300
3R230SD-8S 230±20% 600 700 1 1,5 20 25 20 300
3R250SD-8S 250±20% 600 700 1 1,5 20 25 20 300
3R350SD-8S 350±20% 800 900 1 1,5 20 25 20 300
3R420SD-8S 420±20% 850 950 1 1,5 20 25 20 300
3R470SD-8S 470±20% 900 1000 1 1,5 20 25 20 300
3R600SD-8S 600±20% 1100 1200 1 1,5 20 25 20 300
Напряжение тока зарева на 10mA ~60V
Напряжение на дуге на 1A ....................................................................................... ~10V
Зарево, который нужно образовать дугу переход настоящее ~1A
Температура деятельности и хранения ................................................... -40~+90°C
Климатическая категория (IEC60068-1) 40/90/21
Вес ~2.0g
Поверхностное покрытие .......................................................................... покрытое Штейнов-олово
1) На уровне II AQL 0,65 доставки, ISO 2859 DIN
2) В ионизированном режиме
3) Электрод подсказки или кольца к разбивочному электроду
4) Напряжение тока сопротивления изоляции измеряя:
75V на DC 25V
90V~150V на DC 50V
Другой на DC 100V
5) Полное течение через разбивочный электрод, полуценный сквозной электрод кольца подсказки соответственно. Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S

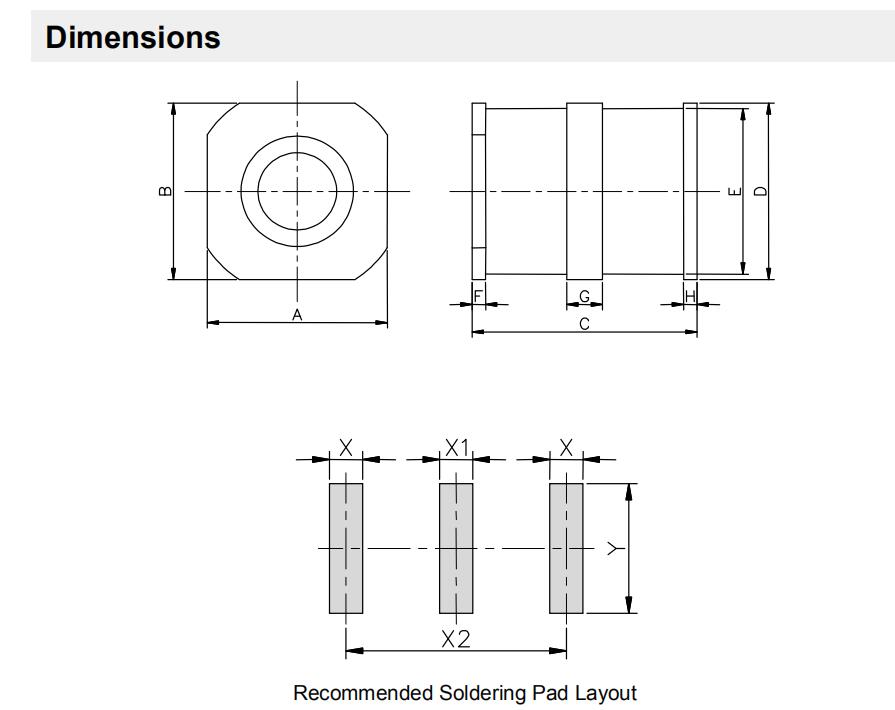

Символ Миллиметры Дюймы
8±0.2 0.315±0.008
B 8±0.2 0.315±0.008
C 10±0.3 0.394±0.012
D Φ8±0.2 Φ0.315±0.008
E Φ7.2±0.1 Φ0.283±0.004
F 0.5±0.1 0.020±0.004
G 1.5±0.1 0.059±0.004
H 0.5±0.1 0.020±0.004
X 1,5 0,059
X1 1,5 0,059
X2 10,0 0,394
Y 6,0 0,236

Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S

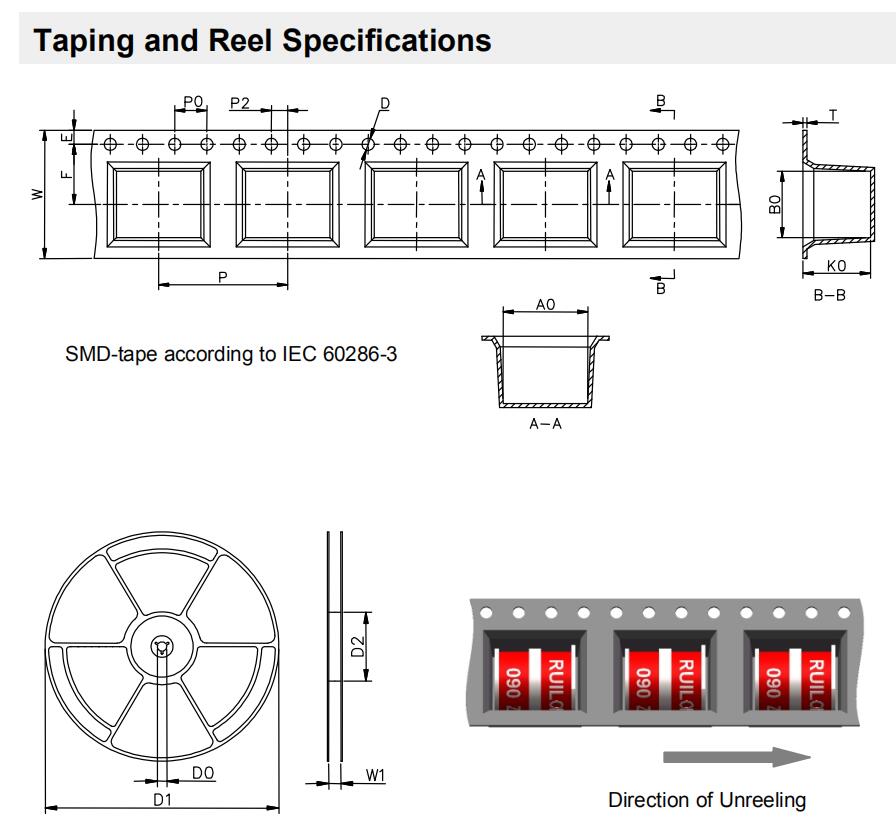

Символ Миллиметры Дюймы
W 16±0.3 0.630±0.012
A0 10.5±0.1 0.413±0.004
B0 8.3±0.1 0.327±0.004
K0 8.4±0.1 0.331±0.004
P 16±0.1 0.630±0.004
F 7.5±0.1 0.295±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.4±0.1 0.016±0.004
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 16.5±0.4 0.65±0.016

Паяя параметры - паять Reflow (поверхностные приборы держателя)

Тип GDT электродов 75V-600V 20KA 8mmX10mm SMD поляков Arresters 3 нагнетательной трубы газа GDT 3RD-8S
Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
