Спецификации
Номер модели :
SMD4532
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000PCS/Month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Тип :
Нагнетательные трубы газа SMD4532
Поверхностное покрытие :
покрытое Штейнов-олово
течение импульса 8/20μs :
2KA
Dc искр-над напряжением тока :
70V-800V
РАЗМЕР :
4.5mm*3.2mm*2.7mm
Допуск напряжения тока :
30%
Маркировка :
Без
Пакет :
Поверхностный пакет держателя
Вес :
0.20g
Рабочая температура :
-40~+90°C
Описание

Arrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCB

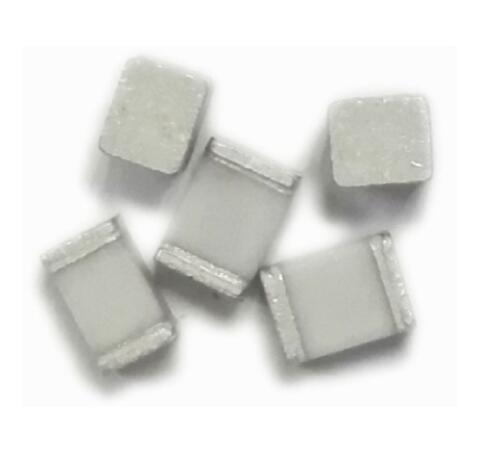

Описание нагнетательных труб газа серии SMD4532

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа SMD4532 (GDT) имеет оценку пульсации 2kA, 8/20μs.Offered в приданном квадратную форму поверхностном пакете держателя, который помогает сделать выбор и место на процессе PCB более легком.

Эта серия GDT совершенно одета для широкополосных применений оборудования. Емкость -государства GDT низкая совместима с высокими применениями ширины полосы частот и это значение загрузки емкости не меняет если напряжение тока через изменения GDT.


Серии нагнетательной трубы газа SMD4532 (GDT) специфически конструированы для защиты электрического, мультимедиа, и оборудования связи против излишек переходных процессов напряжения тока в поверхностных применениях собрания держателя.

Arrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCB

Arrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCBArrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCB

Особенности GDT SMD4532 нагнетательных труб газа 2KA

• Превосходный ответ, который нужно голодать поднимая переходные процессы
• Стабилизированное пробивное напряжение
• GHz работая частоты
• возможность течения импульса 8/20μs: 2KA
• Поверхностный пакет держателя
• Нерадиоактивный
• Ультра низкая емкость (<0> • Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• UL 497B узнал: E465335
• Очень небольшой размер (EIA 1812)
• Хранение и рабочая температура: -40~+90°C

Применения Arrester газовой лампы 70V-800V SMD4532

• Оборудование связи
• Оборудование CATV
• Испытательное оборудование
• Телевизионные строки с данными телетекста
• Электропитания
• Предохранение от телекоммуникаций SLIC
• Широкополосное оборудование

• Оборудование ADSL, включая ADSL2+
• Оборудование XDSL
• Спутник и оборудование CATV
• Общее телекоммуникационное оборудование

Arrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCB

Электрические характеристики ограничителя перенапряжения серии SMD4532

Номер детали DC Искр-над напряжением тока 1) 2) @100V/S Импульс Искр-над напряжением тока Сопротивление изоляции
3)		 Емкость @1MHz Оценки жизни
Разряд тока @8/20μS импульса AC
Разряд тока		 Емкость @10/700μS выдерживая напряжения тока импульса,  40
±5 раз		 Жизнь @10/1000μS 10A импульса
100V/μS 1KV/μS
Макс Макс Минута Макс Номинальный
±5 раз		 Макс 1 время Номинальные 5 времен Минута
V V V GΩ pF KA KA KV Времена
SMD4532-070NF 70±30% 500 600 1 0,5 2 3 2 6 100
SMD4532-075NF 75±30% 500 600 1 0,5 2 3 2 6 100
SMD4532-090NF 90±30% 500 600 1 0,5 2 3 2 6 100
SMD4532-120NF 120±30% 500 600 1 0,5 2 3 1 6 100
SMD4532-150NF 150±30% 500 600 1 0,5 2 3 1 6 100
SMD4532-200NF 200±30% 600 700 1 0,5 2 3 1 6 100
SMD4532-230NF 230±30% 600 700 1 0,5 2 3 1 6 100
SMD4532-300NF 300±30% 700 800 1 0,5 2 3 1 6 100
SMD4532-350NF 350±30% 800 900 1 0,5 2 3 1 6 100
SMD4532-400NF 400±30% 850 950 1 0,5 2 3 1 6 100
SMD4532-420NF 420±30% 850 950 1 0,5 2 3 1 6 100
SMD4532-470NF 470±30% 900 1000 1 0,5 2 3 1 6 100
SMD4532-500NF 500±30% 1000 1100 1 0,5 2 3 1 6 100
SMD4532-600NF 600±30% 1100 1200 1 0,5 2 3 1 6 100
SMD4532-800NF 800±30% 1400 1600 1 0,5 2 3 1 6 100
Напряжение тока зарева на 10mA ~60V
Напряжение на дуге на 1A ................................................................................. ~10V
Зарево, который нужно образовать дугу переход настоящее ~0.3A
Вес ................................................................................... ~0.20g
Температура деятельности и хранения .............................................. -40~+90°C
Климатическая категория (IEC 60068-1) .................................................. 40/90/21
Отмечать снаружи
Поверхностное покрытие ..................................................................... покрытое Штейнов-олово
1) на уровне II AQL 0,65 доставки, ISO 2859 DIN
2) в ионизированном режиме
3) напряжение тока сопротивления изоляции измеряя:
70V и 75V на DC 25V 90V~150V на DC 50V
Другой на DC 100V
Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

Arrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCB

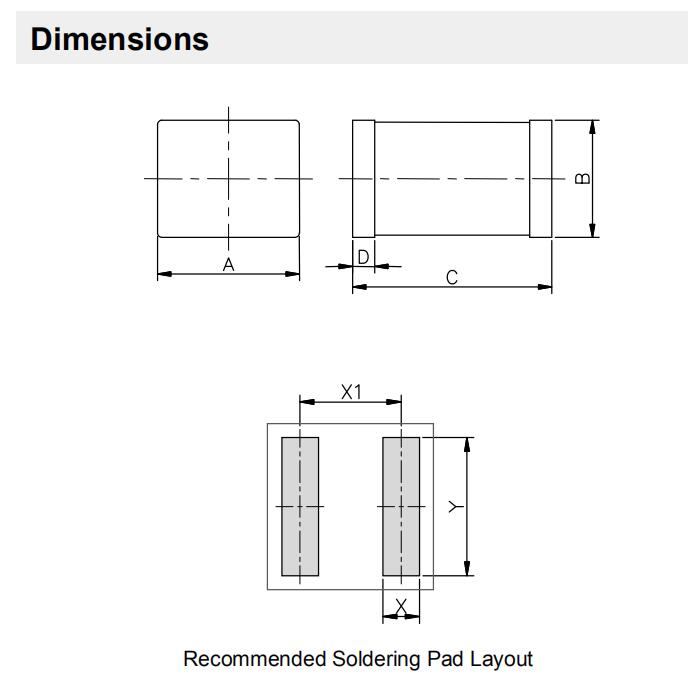

Символ Миллиметры Дюймы
3.2±0.2 0.126±0.008
B 2.7±0.2 0.106±0.008
C 4.5±0.3 0.177±0.012
D 0.5±0.1 0.020±0.004
X 1,5 0,059
X1 4,5 0,177
Y 4,2 0,165

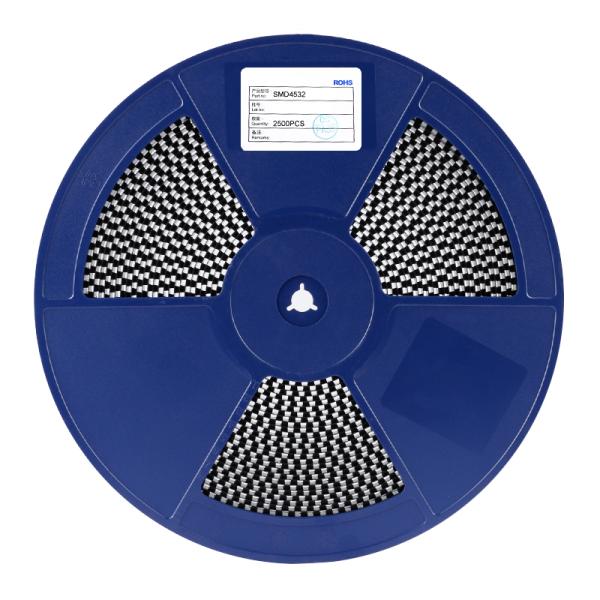

Arrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCB

Символ Миллиметры Дюймы
W 12±0.3 0.472±0.012
A0 3.5±0.1 0.138±0.004
B0 5.3±0.1 0.209±0.004
K0 2.9±0.1 0.114±0.004
P 8.0±0.1 0.315±0.004
F 5.5±0.1 0.217±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.35±0.05 0.014±0.002
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 12.5±0.4 0.492±0.016

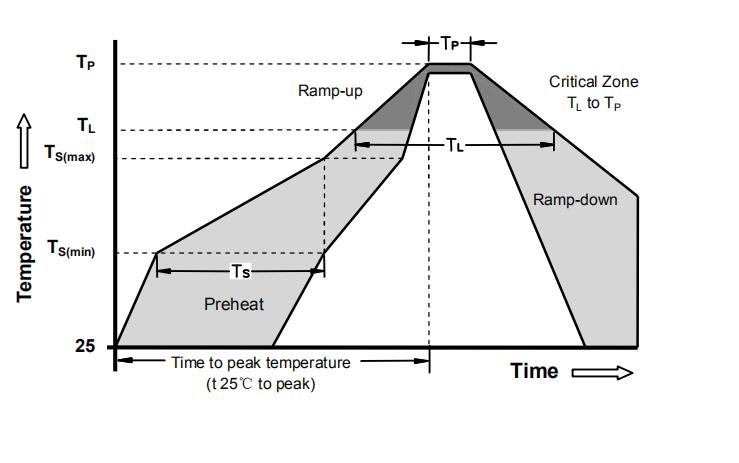

Паяя параметры - паять Reflow (поверхностные приборы держателя)
Arrester 1812 газовой лампы ограничителя перенапряжения 70V-800V серии GDT SMD4532 нагнетательных труб газа 2KA для процесса PCB
Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
