Спецификации
Номер модели :
2R-5
Место происхождения :
Китай
Количество минимального заказа :
1000pcs
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Тип :
нагнетательные трубы газа серии 2R-5
течение импульса 8/20μs :
2KA 3KA 5KA
DC Искр-над напряжением тока :
1000V-5000V
Допуск :
20%
номер электрода :
2R, 2 электрода
Поверхностное покрытие :
ПОГРУЖЕНИЕ - покрытый никель, SMD - Штейнов-олово покрыло

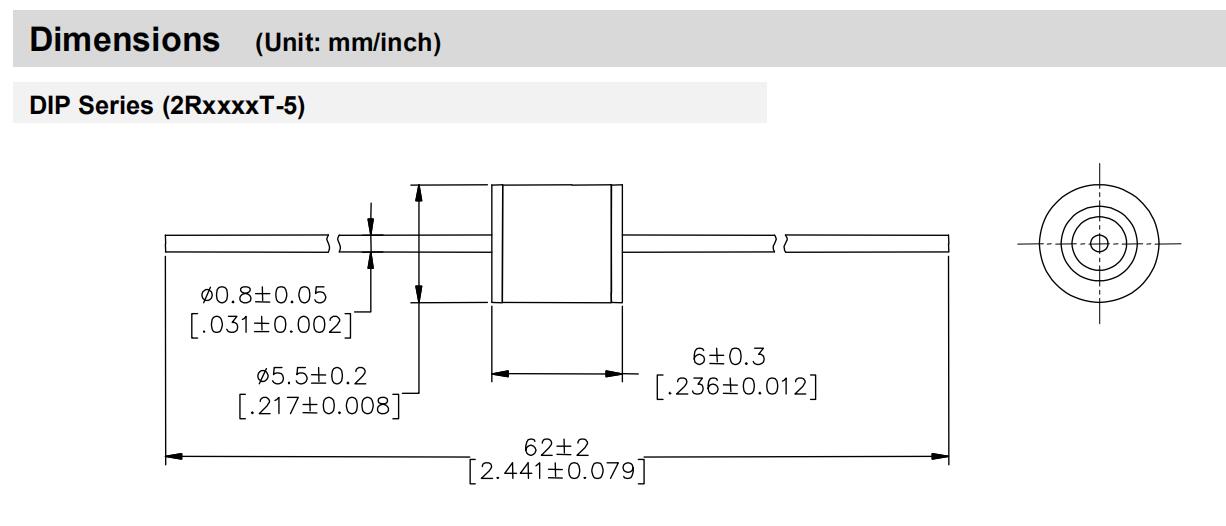

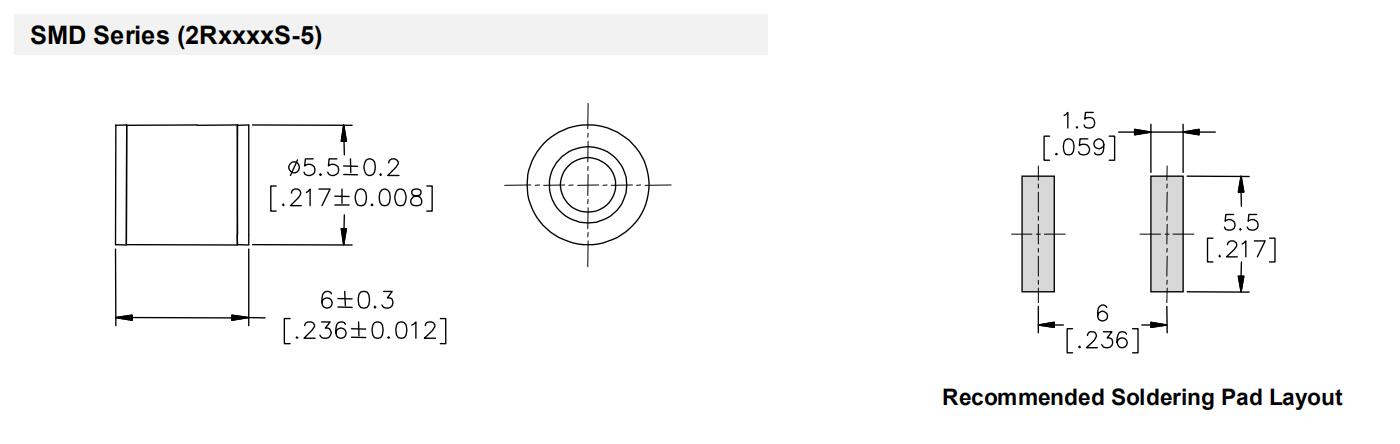

Размер :
5.5x6mm
Рабочая температура :
-40~+125°C
Тип руководства :
Руководство или SMD
Вес :
ПОГРУЖЕНИЕ ~0.7G, SMD ~0.43G
Описание

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

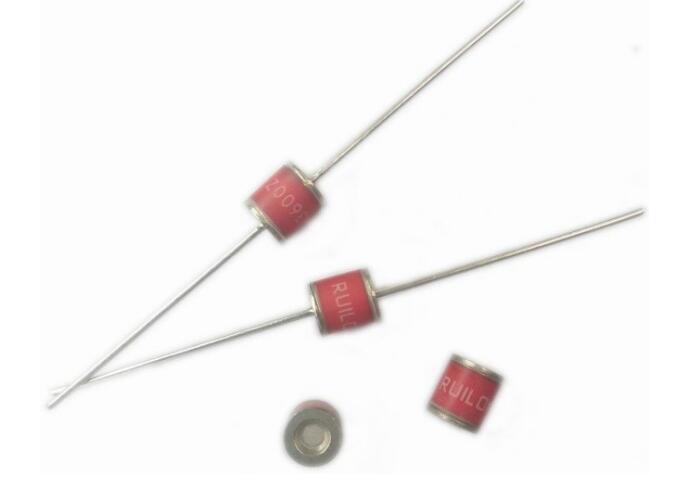

Описание нагнетательных труб газа 2R-5


серия нагнетательных труб газа 2R-5 (GDT) обеспечивает высокие уровни защиты против быстрых поднимая переходных процессов причиненных помехами молнии. Предложенный в миниатюрном поверхностном пакете держателя, она имеет оценку пульсации 5KA/3KA/2kA 8/20μs.

GDTs 2R-5 высоковольтные компоненты (1000-5000V) конструированные для защиты от перенапряжения и высоких применений изоляции. Также соответствующее для применений для которых уровни напряжения смещения или сигнала нескольк 100 вольт присутствуют нормально. GDTs 2R-5 можно использовать совместно с MOVs (варисторами металлической окиси) для того чтобы обеспечить главное представление защиты для применений AC.

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

Особенности нагнетательных труб газа 2R-5 1000-5000V

• Напряжение тока выстраивает в ряд 1000V к 5000V
• Превосходный ответ, который нужно голодать поднимая переходные процессы
• возможность течения импульса 8/20μs: 5KA/3KA/2kA
• Нерадиоактивный
• Ультра низкая емкость (<1pf> • Неэтилированное уступчивое
• RoHS и ДОСТИГАЕМОСТЬ уступчивые
• Узнанный UL 1449: E479668
• Размер: Ф5.5mm*6mm
• Хранение и рабочая температура: -40~+125°C

Применения GDT 2KA 3KA 5KA керамического

Автомобильный:
• Бортовые заряжатели
• Зарядные станции корабля

Другие:
• Освещение СИД
• Электропитание
• Фотовольтайческий
• Кондиционирование воздуха

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

Электрические характеристики нагнетательных труб газа 2KA 3KA 5KA

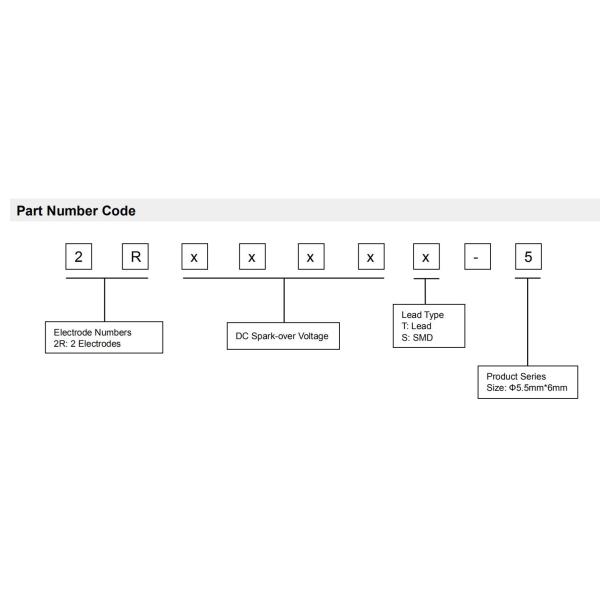

Номер детали DC
Искр-над напряжением тока 1) 2) @100V/S		 Импульс Искр-над напряжением тока Сопротивление изоляции
3)		 Емкость @1MHz Накаляет напряжение тока @10mA Напряжение на дуге @1A AC
выдержите напряжение тока @5mA 1Min		 Оценки жизни
Разряд тока @8/20μS импульса AC
Разряд тока @50Hz 1S
100V/μS 1KV/μS
Макс Макс Минута Макс Тип Тип Минута Номинальный
±5 раз		 Макс 1 время Номинальный 5 раз
ПОГРУЖЕНИЕ SMD V V V GΩ pF V V V KA KA
2R1000T-5 2R1000S-5 1000±20% 1600 1800 1 1 150 15 500 5 10 5
2R1200T-5 2R1200S-5 1200±20% 1800 2000 1 1 150 15 600 5 10 5
2R1400T-5 2R1400S-5 1400±20% 2200 2400 1 1 170 18 700 5 10 5
2R1500T-54) 2R1500S-54) 1500±20% 2300 2500 1 1 170 18 750 5 10 5
2R1600T-5 2R1600S-5 1600±20% 2400 2600 1 1 170 18 800 5 10 5
2R2000T-5 2R2000S-5 2000±20% 2800 3000 1 1 260 30 1000 3 5 3
2R2500T-5 2R2500S-5 2500±20% 3300 3500 1 1 260 30 1300 3 5 3
2R2700T-54) 2R2700S-54) 2700±20% 3400 3600 1 1 260 30 1400 3 5 3
2R3000T-5 2R3000S-5 3000±20% 3700 3900 1 1 260 30 1600 3 5 3
2R3500T-5 2R3500S-5 3500±20% 4300 4500 1 1 260 30 1800 3 5 3
2R3600T-5 2R3600S-5 3600±20% 4400 4600 1 1 260 30 1900 3 5 3
2R4000T-54) 2R4000S-54) 4000±20% 5000 5500 1 1 260 35 2100 2 5 2
2R4500T-54) 2R4500S-54) 4500±20% 5500 6000 1 1 260 35 2300 2 5 2
2R5000T-54) 2R5000S-54) 5000±20% 6000 6500 1 1 260 35 2600 2 5 2
Накалите, что образовать дугу течение перехода ................................................... ~0.3A
Вес ................................................................................. ПОГРУЖЕНИЕ ~0.7g
SMD ~0.43g
Температура деятельности и хранения ........................................... -40~+125°C
Климатическая категория (IEC 60068-1) 40/125/21
Поверхностное покрытие .................................................................. ОКУНИТЕ - покрытый никель
SMD - Штейнов-олово покрыло
1) На уровне II AQL 0,65 доставки, ISO 2859 DIN.
2) В ионизированном режиме.
3) Напряжение тока сопротивления изоляции измеряя на DC 100V.
4) Отсутствие узнанного UL 1449.
Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический

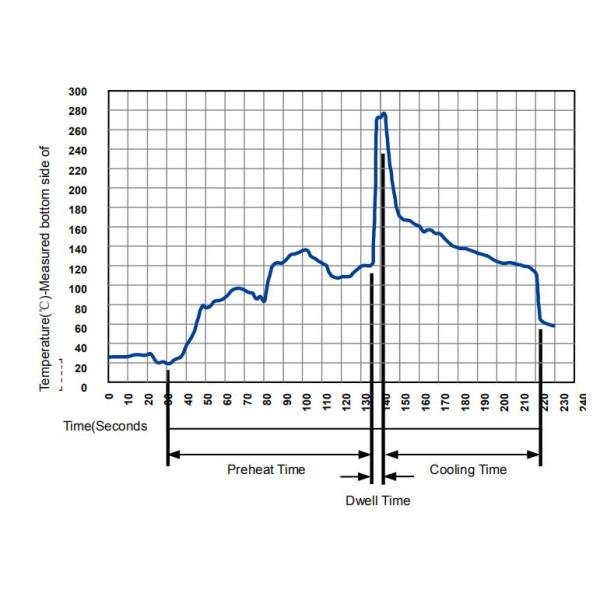

Паяя параметры - паять волны (приборы Через-отверстия)
2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический
Условие волны паяя Pb свободное от собрание
Подогрейте Минута температуры 100°C
Температура Макс 150°C
Время (минута к Макс) 60-180 секунды
Температура бака припоя 280°C Макс
Припой обитает время 2-5 секунды

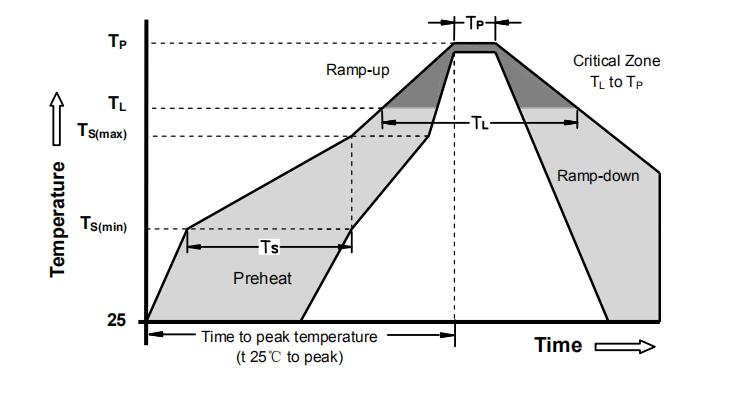

Паяя параметры - паять Reflow (поверхностные приборы держателя)

2 GDT ограничителя перенапряжения 2KA 3KA 5KA нагнетательных труб 1000-5000V 1pF газа электродов 2R-5 керамический
Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
