2R-5SS линия GDT телекоммуникаций ограничителя перенапряжения серии 75V-800V 1pF нагнетательной трубы газа Arrester молнии керамический

Decription

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа 2R-5SS (GDT) имеет оценку пульсации 5kA, 8/20μs.Offered в приданном квадратную форму поверхностном пакете держателя, который помогает сделать выбор и место на процессе PCB более легком.

Особенности

ответ  превосходный, который нужно голодать поднимая переходные процессы

пробивное напряжение  стабилизированное

частота GHz  работая

возможность течения импульса  8/20μs: 5KA

пакет держателя  поверхностный

 нерадиоактивное

емкость  ультра низкая (<1>

уступчивое  неэтилированное

 RoHS и ДОСТИГАЕМОСТЬ уступчивая

размер : 4.2mm*5mm*5mm

хранение  и рабочая температура: -40~+90°C

Применения

оборудование  CATV

антенны 

 RS 485

базовая станция телекоммуникаций 

основа AC электропитания 

поручать силы  EV

инвертор/переменная 

водители частоты  (VFDs)

 IEEE 802,3 уступчивых интерфейса локальных сетей

оборудование диапазона  широкое

 xDSL, ADSL, ADSL2, VDSL, и VDSL2

электроника  медицинская

испытательное оборудование 

телекоммуникационное оборудование  общее

 способное к возрождению

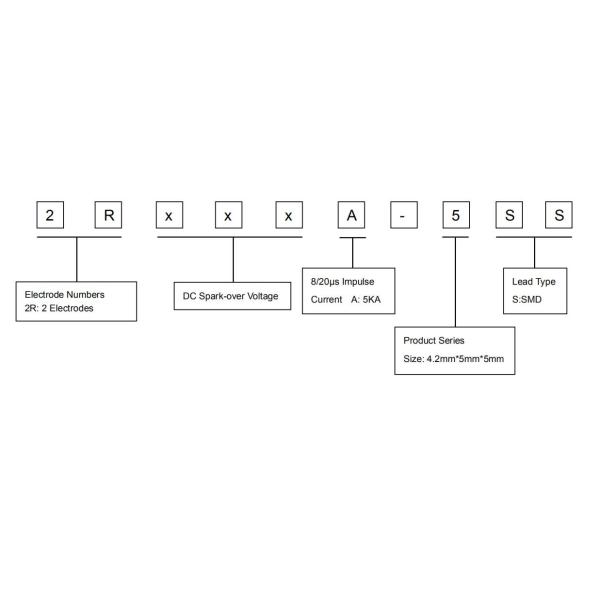

Код номера детали

Электрические характеристики

Отмечать, голубой недостаток ....................................................... XXX Y
XXX - номинальное напряжение y ее-летн продукции
Поверхностное покрытие ............................................................. покрытое Штейнов-олово

1) На уровне II AQL 0,65 доставки, ISO 2859 DIN

2) В ионизированном режиме

3) Напряжение тока сопротивления изоляции измеряя:

75V на DC 25V
90V~150V на DC 50V
Другой на DC 100V

Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

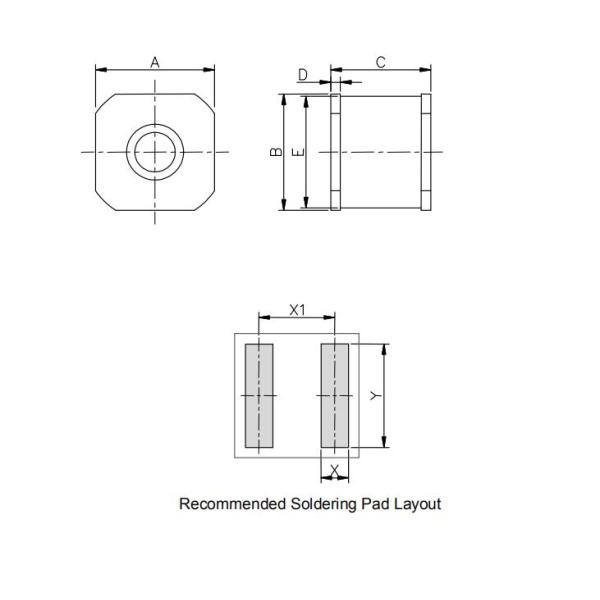

Размеры

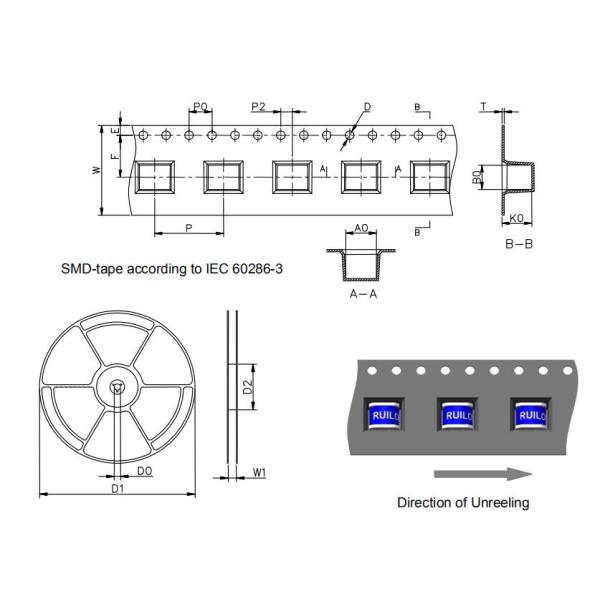

Спецификации запись на ленту и вьюрка

Символ

Миллиметры

Дюймы

W

16±0.3

0.630±0.012

A0

5.3±0.1

0.209±0.004

B0

4.3±0.1

0.17±0.004

K0

5.2±0.1

0.205±0.004

P

12±0.1

0.472±0.004

F

7.5±0.1

0.295±0.004

E

1.75±0.1

0.069±0.004

D

1.5+0.1/-0.0

0.059+0.004/-0.0

P0

4±0.1

0.157±0.004

P2

2±0.1

0.079±0.004

T

0.4±0.1

0.016±0.004

D0

13.3±0.15

0.524±0.006

D1

330±2

12.992±0.079

D2

100+1/-2

3.937+0.039/-0.079

W1

16.5±0.4

0.65±0.016

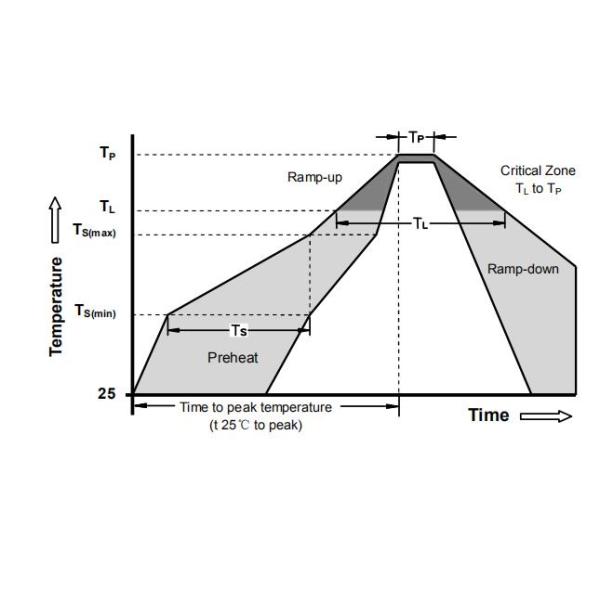

Паяя параметры - паять Reflow (поверхностные приборы держателя)

Условие Reflow

Pb - свободное собрание

Pre жара

- Минута температуры (Ts (минута))

150°C

- Температура Макс (Ts (максимальные))

200°C

- Время (минута к максимальному) (ts)

60 -180 секунды

Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить

3°C/second максимальное

TS (максимальные) к TL - тарифу пандуса-вверх

5°C/second максимальное

Reflow

- Температура (TL) (жидкости)

217°C

- Время (минута к максимальному) (ts)

60 -150 секунды

Пиковая температура (TP)

260 +0/-5°C

Время в пределах 5°C фактической пиковой температуры (tp)

10 - 30 секунд

Тариф пандуса-вниз

6°C/second максимальное

Время 25°C выступить температуру (TP)

8 минут максимальных

Не превысьте

260°C
