2R-4S 75V к нагнетательным трубам газа GDT Arrester пульсации электрода протектора молнии 800V 3KA 1pF

Описание

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа 2R-4S (GDT) имеет оценку пульсации 3kA, 8/20μs.Offered в приданном квадратную форму поверхностном пакете держателя, который помогает сделать выбор и место на процессе PCB более легком.

Эта серия GDT совершенно одета для широкополосных применений оборудования. Емкость -государства GDT низкая совместима с высокими применениями ширины полосы частот и это значение загрузки емкости не меняет если напряжение тока через изменения GDT.

Серии нагнетательной трубы газа 2R-4S (GDT) специфически конструированы для защиты электрического, мультимедиа, и оборудования связи против излишек переходных процессов напряжения тока в поверхностных применениях собрания держателя.

Особенности

ответ  превосходный, который нужно голодать поднимая переходные процессы

пробивное напряжение конюшни 

частота GHz  работая

возможность течения импульса  8/20μs: 3KA

пакет держателя  поверхностный

 нерадиоактивное

емкость  ультра низкая (<0>

уступчивое  неэтилированное

 RoHS и ДОСТИГАЕМОСТЬ уступчивая

размер : 4.0mm*4.2mm*4.2mm

хранение  и рабочая температура: -40~+90°C

Применения

оборудование  CATV

антенны 

 RS 485

базовая станция телекоммуникаций 

основа AC электропитания 

поручать силы  EV

инвертор/переменная 

водители частоты  (VFDs)

 IEEE 802,3 уступчивых интерфейса локальных сетей

оборудование диапазона  широкое

 xDSL, ADSL, ADSL2, VDSL, и VDSL2

электроника  медицинская

испытательное оборудование 

телекоммуникационное оборудование  общее

возобновляющая энергия 

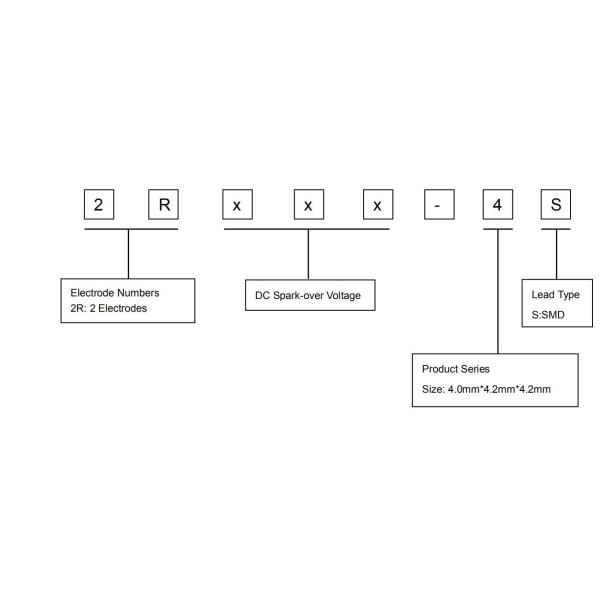

Код номера детали

Электрические характеристики

Номер детали										DC Искр-над напряжением тока 1) 2) @100V/S				Импульс Искр-над напряжением тока						Изоляция Resistanc e 3)			Емкость @1MHz		Срок службы
																									Разряд тока @8/20μS импульса			Разряд тока @50Hz 1S AC			Жизнь @10/1000μS 100A импульса
														100V/μS			1KV/μS
														Макс			Макс			Минута			Макс		Номинальный ±5 раз	Макс 1 время		Номинальный 5 раз			Минута
										V				V			V			GΩ			pF		KA	KA					Времена
2R075-4S									75±20%					500			600			1			0,8		3	6			3	300
2R090-4S									90±20%					500			600			1			0,8		3	6			3	300
2R150-4S									150±20%					500			600			1			0,8		3	6			3	300
2R230-4S									230±20%					600			700			1			0,8		3	6			3	300
2R250-4S									250±20%					600			700			1			0,8		3	6			3	300
2R300-4S									300±20%					750			850			1			0,8		3	6			3	300
2R350-4S									350±20%					800			900			1			0,8		3	6			3	300
2R400-4S									400±20%					850			950			1			0,8		3	6			3	300
2R470-4S									470±20%					900			1000			1			0,8		3	6			3	300
2R600-4S									600±20%					1100			1200			1			0,8		3	6			3	300
2R800-4S									800±20%					1300			1400			1			0,8		3	6			3	300
Напряжение тока зарева на 10mA. ~60V
Напряжение на дуге на 1A .......................................................................... ~10V
Зарево, который нужно образовать дугу переход настоящее ~0.3A
Вес ............................................................................. ~0.26g
Температура деятельности и хранения ....................................... -40~+90°C
Климатическая категория (IEC 60068-1) ............................................ 40/90/21

Поверхностное покрытие ............................................................... покрытое Штейнов-олово

1) На уровне II AQL 0,65 доставки, ISO 2859 DIN

2) В ионизированном режиме

3) Напряжение тока сопротивления изоляции измеряя:

75V на DC 25V
90V~150V на DC 50V
Другой на DC 100V

Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

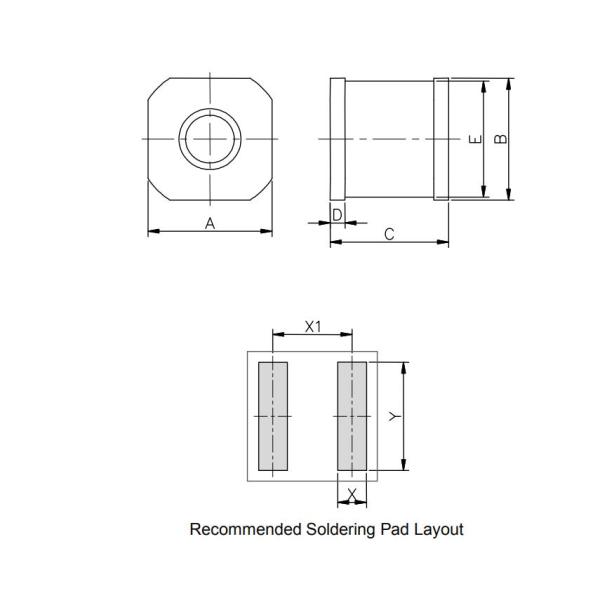

Размеры

Символ				Миллиметры							Дюймы
				4.2±0.2							0.165±0.008
B				4.2±0.2							0.165±0.008
C				4.0±0.3							0.157±0.012
D				0.5±0.1							0.020±0.004
E				Ф4.0±0.1							Ф0.157±0.004
X				1,3							0,051
X1				3,6							0,142
Y				5,0							0,197

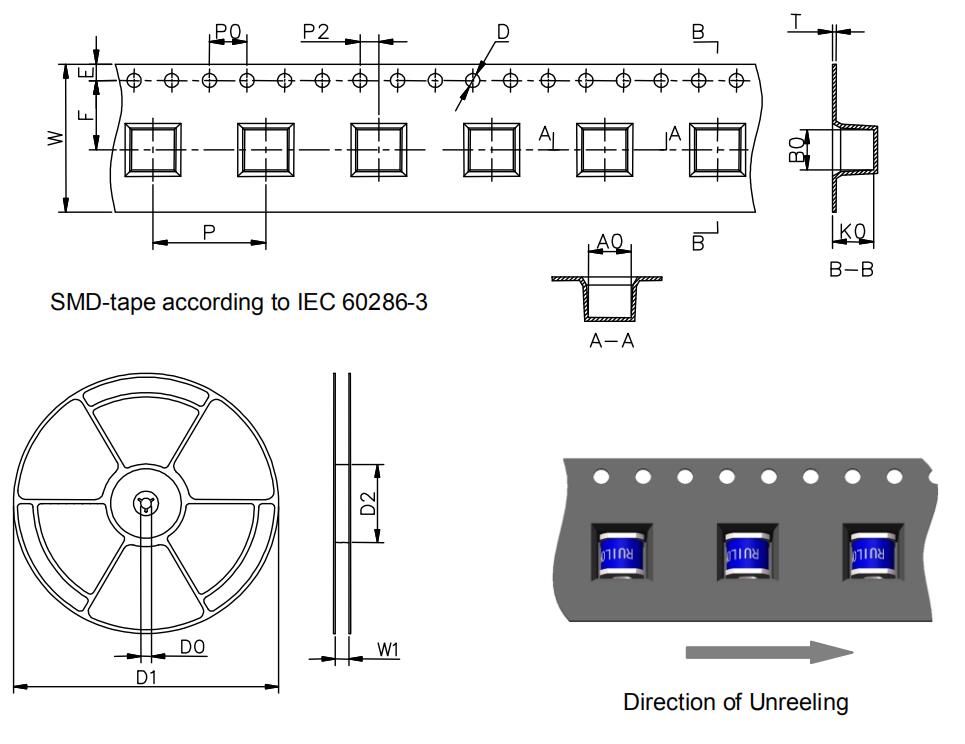

Спецификации запись на ленту и вьюрка

Упаковывая количество:

1 000 PCS согласно с вьюрок (13") 3 вьюрка согласно с внутренняя коробка 3 000 PCS во внутреннюю коробку

Символ				Миллиметры							Дюймы
W				16±0.3							0.630±0.012
A0				4.5±0.1							0.177±0.004
B0				4.3±0.1							0.17±0.004
K0				4.4±0.1							0.173±0.004
P				12±0.1							0.472±0.004
F				7.5±0.1							0.295±0.004
E				1.75±0.1							0.069±0.004
D				1.5+0.1/-0.0							0.059+0.004/-0.0
P0				4±0.1							0.157±0.004
P2				2±0.1							0.079±0.004
T				0.4±0.1							0.016±0.004
D0				13.3±0.15							0.524±0.006
D1				330±2							12.992±0.079
D2				100+1/-2							3.937+0.039/-0.079
W1				16.5±0.4							0.65±0.016

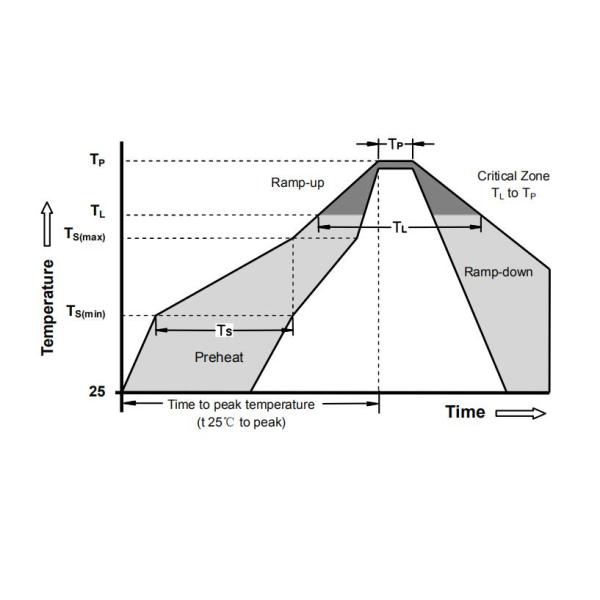

Паяя параметры - паять Reflow (поверхностные приборы держателя)

Условие Reflow

Pb - свободное собрание

Pre жара

- Минута температуры (Ts (минута))

150°C

- Температура Макс (Ts (максимальные))

200°C

- Время (минута к максимальному) (ts)

60 -180 секунды

Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить

3°C/second максимальное

TS (максимальные) к TL - тарифу пандуса-вверх

5°C/second максимальное

Reflow

- Температура (TL) (жидкости)

217°C

- Время (минута к максимальному) (ts)

60 -150 секунды

Пиковая температура (TP)

260 +0/-5°C

Время в пределах 5°C фактической пиковой температуры (tp)

10 - 30 секунд

Тариф пандуса-вниз

6°C/second максимальное

Время 25°C выступить температуру (TP)

8 минут максимальных

Не превысьте

260°C
