Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Спецификации
Номер модели :
варисторы 7D
Место происхождения :
Китай
Количество минимального заказа :
1000PCS
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000пкс/монтх
Срок поставки :
5-7 дней
Упаковывая детали :
Сумка или Tape&Reel PE
Диск :
Окись цинка
Покрытие :
Силикон
Руководство :
Провод Cp/Cu
Электрод :
Серебр
Цвет эпоксидной смолы :
зеленый
Температурная амплитуда рабочей температуры :
-40℃ ~ +85℃
Диапазон температур хранения :
-40℃ | +125℃
Припой :
Sn: 96.5%CU 0.5%Ag3.0%
Упаковка :
Большая часть или лента
Описание

Высоковольтный варистор окиси цинка металла ДВИЖЕНИЙ тангажа 7MM d Diamension VDR ZOV серии 7D

Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV

РАЗМЕРЫ

Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV

Table1
Блок: mm
Символ Размер
D (максимальный) 9,0
H (максимальный) 12,0
H0 (максимальное) 13,5
F (±0.8) 5,0
T Table2
d (±0.05) 0,6
d1 (±0.4) 1,2
L (MIN.) 20,0
L0 (MIN.) 15,0
Цвет эпоксидной смолы: Зеленый цвет

Table2
Блок: mm
Модель T Модель T
180K 2.03-3.35 271K 2.57-4.21
220K 2.13-3.48 301K 2.66-4.38
270K 2.23-3.67 331K 2.76-4.56
330K 2.36-3.85 361K 2.86-4.74
390K 2.31-3.66 391K 2.95-4.92
470K 2.44-3.87 431K 3.08-5.16
560K 2.58-4.10 471K 3.21-5.39
680K 2.77-4.38 511K 3.34-5.63
820K 2.18-3.39 561K 3.50-5.93
101K 2.28-3.56 621K 3.69-6.29
121K 2.40-3.76 681K 3.89-6.64
151K 2.18-3.49 751K 4.11-7.06
181K 2.28-3.67 781K 4.21-7.24
201K 2.36-3.82 821K 4.34-7.48
221K 2.41-3.91 911K 4.63-8.01
241K 2.47-4.03

Электрические характеристики

ZOV
Номер детали		 Максимум
Позволяемое напряжение тока		 Напряжение тока варистора IR3 @ Зажимать volatge Максимальный пик
Crurrent (8/20μs)		 Максимум
Ebergt 10/1000μs		 Сила Reted Типичная емкость (ссылка)
Ac.rm s DC Мамы V1.0 μA VC IP Стандарт Высокая пульсация Standar d Высокая пульсация (w) @1KHz
(V) (V) (V) (V) (A) (A) (ДЖОУЛЬ) (pf)
07D180KP/Z 11 14 18 (15-21.6) 50 10 36 2,5 250/125
*2		 500/250
*2		 0,9 2 0,02 2800
07D220KP/Z 14 18 22 (19.5-26) 10 43 1,1 2,4 2300
07D270KP/Z 17 22 27 (24-31) 10 53 1,4 3 1800
07D330KP/Z 20 26 33 (29.5-36.5) 10 65 1,7 3,5 1500
07D390KP/Z 25 31 39 (35-43) 15 77 2,1 4 1300
07D470KP/Z 30 38 47 (42-52) 15 93 2,5 5 1100
07D560KP/Z 35 45 56 (50-62) 15 110 3,1 6 890
07D680KP/Z 40 56 68 (61-75) 15 135 3,6 7 740
07D820KP/Z 50 65 82 (74-90) 16 28 135 10 1200/60
0*2		 1750/12
000*2		 5,5 10 0,25 600
07D101KP/Z 60 85 100 (90-110) 28 165 6,5 12 500
07D121KP/Z 75 100 120 (108-132) 28 200 7,8 13 420
07D151KP/Z 95 125 150 (135-165) 28 250 9,7 15 330
07D181KP/Z 115 150 180 (162-198) 38 300 11,7 16 280
07D201KP/Z 130 170 200 (185-225) 38 340 13 17 250
07D221KP/Z 140 180 220 (198-242) 38 360 14 19 230
07D241KP/Z 150 200 240 (216-264) 38 395 15 21 210
07D271KP/Z 175 225 270 (243-297) 38 455 18 24 185
07D301KP/Z 190 250 300 (270-330) 38 500 20 26 165
07D331KP/Z 210 275 330 (297-363) 38 550 23 28 150
07D361KP/Z 230 300 360 (324-396) 38 595 24 32 140
07D391KP/Z 250 320 390 (351-429) 38 650 26 35 130
07D431KP/Z 275 350 430 (387-473) 38 710 28 40 115
07D471KP/Z 300 385 470 (423-517) 38 775 29 42 105
07D511KP/Z 320 415 510 (459-561) 38 845 31 45 100
07D561KP/Z 350 460 560 (504-616) 38 925 35 49 90
07D621KP/Z 385 505 620 (558-682) 35 1025 38 55 80
07D681KP/Z 420 560 680 (612-748) 35 1120 42 60 75
07D751KP/Z 460 615 750 (675-825) 35 1240 45 64 70
07D781KP/Z 485 640 780 (702-858) 35 1290 48 69 65
07D821KP/Z 510 670 820 (738-902) 30 1355 52 73 60
07D911KP/Z 550 745 910 (819-1001) 30 1500 57 78 55

ПАРАМЕТР ELETRICAL

Максимальн Позволяем Напряжение тока Ссылка p2* На DC 1.0mA
Напряжение тока варистора (время теста для 30ms) ■□ V0.1mA V1mA
Расклассифицированная ваттность
Максимальн Clamping Напряжение тока Форма волны 8/20μs теста настоящая
Выдерживать течение пульсации Форма волны 8/20μs теста настоящая
Максимальн Энергия Форма волны 10/1000μs теста настоящая
Типичная емкость @1KHz
Утечка настоящая На 80% из напряжения тока варистора
Нелинейная степень (α) Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV
Коэффициент температуры напряжения тока варистора
-0.05≤Tc≤0.05 (%
℃)		 ℃ 60 V1mA@25 × 100% × 1 ℃ -V1mA@25 ℃ V1mA@85 (%/℃)
℃ 65 V1mA@25 × 100% × 1 ℃ -V1mA@25 ℃ V1mA@-40 (%/℃)
Жизнь импульса ≦±10% (V1mA) Форма волны 8/20μs теста настоящая

МАТЕРИАЛЬНЫЙ СПИСОК

Материальная диаграмма RoHs Деталь Состав Изготовитель
Покрытие Силикон В линии с испытанием UL 94-V0, соотвествуйте экологические
Руководство Провод Cp/Cu Сделанный в Китае, соотвествуйте экологические
Электрод Серебр Сделанный в Китае, соотвествуйте экологические
Диск Окись цинка Сделанный в Китае, соотвествуйте экологические
Припой Sn: 96.5%CU 0.5%Ag3.0% Сделанный в Китае, соотвествуйте экологические

ТРЕБОВАНИЯ К MECHENICAL

Растяжимый прекращений Отсутствие выдающего повреждения 1.0Kgf; 10Sec.
Гнуть прекращений Отсутствие выдающего повреждения 0.5Kgf; 90°, 3 раза
Вибрация Отсутствие выдающего повреждения Freq: 10-55hz; Amp: 0.75mm, 1Min
.
Solderability MIN. 95% терминала должно быть
Покрытый с припоем равномерно		 Temp припоя: 245±5℃ погрузило время: ≤5Sec.
Сопротивление паяя жары △V1mA/V1mA
≦±5%		 Temp припоя: 260±5℃ погрузило время: 10±1Sec.

ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ

Высокотемпературное хранение △V1mA/V1mA
≦±5%		 Окружающий Temp: Продолжительность 125±2℃: 1000h
Хранение низкой температуры △V1mA/V1mA
≦±5%		 Окружающий Temp: Продолжительность -40±2℃: 1000h
Хранение высокой влажности/влажная жара △V1mA/V1mA
≦±5%		 Окружающий Temp: 40±2℃ 90-95%
R.H. Продолжительность: 1000h
Цикл температуры △V1mA/V1mA
≦±5%		 Шаг Температура
(℃)		 Период
(минута)
1 -40±3 30 ±3
2 Temp комнаты 15 ±3
3 85±3 30 ±3
4 Temp комнаты 15 ±3
Высокотемпературная нагрузка △V1mA/V1mA
≦±10%		 Окружающий temp: Продолжительность 85±2℃: нагрузка 1000h: МАКСИМАЛЬН Позволяем Напряжение тока
Нагрузка высокой влажности △V1mA/V1mA
≦±10%		 Окружающий Temp: 40±2℃
90-95%R.H.Duration: 1000H
Нагрузка: МАКСИМАЛЬН Позволяем Напряжение тока
Температурная амплитуда рабочей температуры -40℃ | +85℃
Диапазон температур хранения -40℃ | +125℃

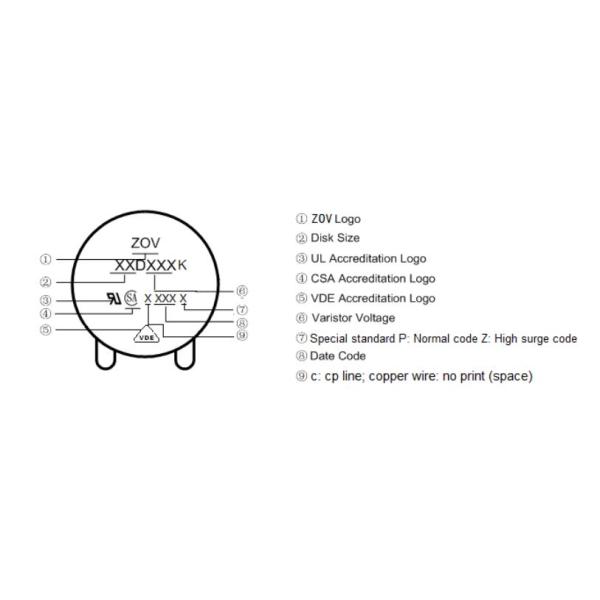

ОТМЕЧАТЬ КОД

Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV

СВЯЗЫВАТЬ РАЗМЕРЫ ТЕСЬМОЙ

Символ Размер (mm)
P 12.7±1.0
P0 12.7±0.3
P1 3.85±0.7
P2 6.35±1.3
F 5.0±0.8
h 0±2
W 18.0±1.0
W0 12.0±1.0
W1 9.0±0.5
W2 3.0max
H 20.0±2.0
Я 1.0max
D0 4.0±0.2
t 0.6±0.3
B 32max

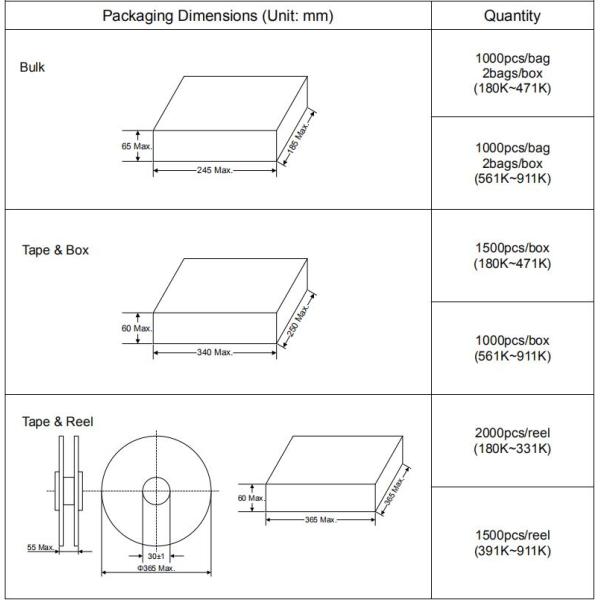

КОЛИЧЕСТВО

Высоковольтный варистор 7D431K 7D471K 7D511K 7D561K ДВИЖЕНИЙ VDR ZOV

Основные черты

Характеристики защиты. Когда прочность удара источника удара не превышает определенное значение, ограничиваясь напряжение тока варистора не позволено превысить напряжение тока сопротивления удара которое защищенный объект может выдержать.

Варистор будет работать надежно для определенного отрезка времени под определенными condftions напряжения тока температуры окружающей среды и системы; Большое количество времен он может надежно выдержать определенный удар

Сопротивление удара, т.е., варистор сам должно мочь выдержать определенное течение удара, энергию удара, и среднюю мощность когда множественные удары происходят подряд.

После интервенции варистора в системе, в дополнение к защите «предохранительного клапана», оно также принесет в некоторые дополнительные влияния, который вызвано «вторичное
