варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
Спецификации
Номер модели :
варисторы 20D
Место происхождения :
Китай
Количество минимального заказа :
1000PCS
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000пкс/монтх
Срок поставки :
5-7 дней
Упаковывая детали :
Большая часть или Tape&Box или Tape&Reel
Название продукта :
варистор окиси цинка металла 20D ZOV
Номер детали :
ZOV20D180K~182KP/Z
Покрытие :
Покрытая эпоксидная смола
Руководство :
Провод Cp/Cu
Электроды :
Серебр
Тело диска :
Окись цинка
Припой :
Sn: 96,5% CU 0,5% Ag3.0%
Размер диска :
20D 20MM
Напряжение тока варистора :
101-901K
Температура деятельности :
-40℃ ~ +85℃
Описание

Радиальный металл цинка ZOV серии 20MM 20D681K 20D241K 20D201K 20D561K 20D751K руководства 20D

варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm

варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm

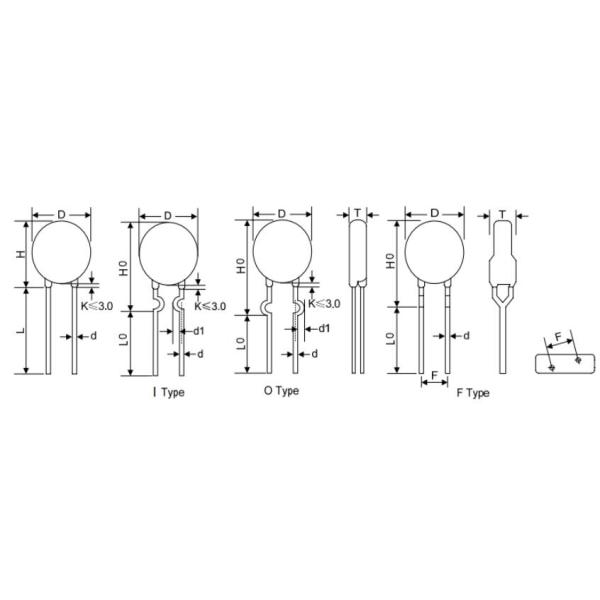

Table1
Блок: mm
Символ Размер
D (максимальный) 23,0
H (максимальный) 26,5
H0 (максимальное) 28,0
F (±0.8/1.0) 7.5/10.0
T Table2
d (±0.05) 0.8/1.0
d1 (±0.4) 1.4/1.6
L (MIN.) 20,0
L0 (MIN.) 15,0
Цвет эпоксидной смолы: Зеленый цвет

Table2
Блок: mm
Модель T Модель T
180K 2.96-4.23 361K 3.82-5.38
220K 3.06-4.37 391K 3.92-5.55
270K 3.17-4.59 431K 4.06-5.77
330K 3.30-4.78 471K 4.20-5.99
390K 3.25-4.54 511K 4.33-6.21
470K 3.38-4.77 561K 4.50-6.48
560K 3.53-5.02 621K 4.71-6.81
680K 3.73-5.32 681K 4.91-7.14
820K 3.05-4.22 751K 5.15-7.53
101K 3.15-4.39 781K 5.25-7.69
121K 3.25-4.59 821K 5.38-7.91
151K 3.11-4.40 911K 5.69-8.17
181K 3.21-4.60 102K 6.00-8.64
201K 3.30-4.76 112K 6.34-9.16
221K 3.35-4.61 122K 6.68-9.69
241K 3.42-4.72 142K 7.69-11.26
271K 3.52-4.89 162K 8.03-11.78
301K 3.62-5.05 182K 8.71-12.83
331K 3.72-5.22

Электрические характеристики
ZOV
Номер детали		 Максимальный - позволяемое напряжение тока Напряжение тока варистора IR3 @ Зажимать volatge Максимальный пик Crurrent (8/20μs) Максимальное Ebergt 10/1000μs Сила Reted Типичная емкость (ссылка)
Ac.rm s DC Мамы V1.0 μA VC IP Стандарт Высокая пульсация Standar d Высокая пульсация (w) @1KHz
(V) (V) (V) (V) (A) (A) (ДЖОУЛЬ) (pf)
20D180KP/Z 11 14 18 (15-21.6) 50 10 36 20 2000/1
000*2		 3000/2
000*2		 11 13 0,2 28500
20D220KP/Z 14 18 22 (19.5-26) 10 43 14 16 18500
20D270KP/Z 17 22 27 (24-31) 10 53 16 19 13000
20D330KP/Z 20 26 33 (29.5-36.5) 10 65 23 24 11500
20D390KP/Z 25 31 39 (35-43) 15 77 26 28 8500
20D470KP/Z 30 38 47 (42-52) 15 93 30 34 7400
20D560KP/Z 35 45 56 (50-62) 15 110 38 44 6500
20D680KP/Z 40 56 68 (61-75) 15 135 41 49 5800
20D820KP/Z 50 65 82 (74-90) 24 28 135 100 6500/4
500*2		 10000/
6500*2		 45 56 1 4900
20D101KP/Z 60 85 100 (90-110) 28 165 50 70 4000
20D121KP/Z 75 100 120 (108-132) 28 200 55 85 3300
20D151KP/Z 95 125 150 (135-165) 28 250 70 106 2700
20D181KP/Z 115 150 180 (162-198) 38 300 85 130 2200
20D201KP/Z 130 170 200 (185-225) 38 340 95 140 2000
20D221KP/Z 140 180 220 (198-242) 38 360 100 155 1800
20D241KP/Z 150 200 240 (216-264) 38 395 108 168 1650
20D271KP/Z 175 225 270 (243-297) 38 455 127 190 1500
20D301KP/Z 190 250 300 (270-330) 38 500 136 210 1300
20D331KP/Z 210 275 330 (297-363) 38 550 150 228 1200
20D361KP/Z 230 300 360 (324-396) 38 595 163 255 1100
20D391KP/Z 250 320 390 (351-429) 38 650 180 275 1000
20D431KP/Z 275 350 430 (387-473) 38 710 190 305 930
20D471KP/Z 300 385 470 (423-517) 38 775 204 350 850
20D511KP/Z 320 415 510 (459-561) 38 845 210 360 780
20D561KP/Z 350 460 560 (504-616) 38 925 215 380 710
20D621KP/Z 385 505 620 (558-682) 35 1025 224 390 650
20D681KP/Z 420 560 680 (612-748) 35 1120 230 400 600
20D751KP/Z 460 615 750 (675-825) 35 1240 255 420 530
20D781KP/Z 485 640 780 (702-858) 35 1290 265 440 510
20D821KP/Z 510 670 820 (738-902) 30 1355 282 460 500
20D911KP/Z 550 745 910 (819-1001) 30 1500 310 510 440
20D102KP/Z 625 825 1000 (900-1100) 30 1650 342 565 400
20D112KP/Z 680 895 1100 (990-1210) 30 1815 383 620 360
20D122KP/Z 750 990 1200 (1080-1320) 30 1980 408 660 350
20D142KP/Z 880 1140 1400 (1260-1540) 30 2310 532 784 340
20D162KP/Z 1000 1280 1600 (1440-1760) 30 2640 606 896 330
20D182KP/Z 1100 1465 1800 (1620-1980) 30 2970 625 990 320

ПАРАМЕТР ELETRICAL

Максимальн Позволяем Напряжение тока Ссылка p2* На DC 1.0mA
Напряжение тока варистора (время теста для 30ms) ■□ V0.1mA V1mA
Расклассифицированная ваттность
Максимальн Clamping Напряжение тока Форма волны 8/20μs теста настоящая
Выдерживать течение пульсации Форма волны 8/20μs теста настоящая
Максимальн Энергия Форма волны 10/1000μs теста настоящая
Типичная емкость @1KHz
Утечка настоящая На 80% из напряжения тока варистора
Нелинейная степень (α) варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm
Коэффициент температуры напряжения тока варистора
-0.05≤Tc≤0.05 (%
℃)		 ℃ 60 V1mA@25 × 100% × 1 ℃ -V1mA@25 ℃ V1mA@85 (%/℃)
℃ 65 V1mA@25 × 100% × 1 ℃ -V1mA@25 ℃ V1mA@-40 (%/℃)
Жизнь импульса ≦±10% (V1mA) Форма волны 8/20μs теста настоящая

МАТЕРИАЛЬНЫЙ СПИСОК

Материальная диаграмма RoHs Деталь Состав Изготовитель
Покрытие Эпоксидная смола Сделанный в Китае, и в линии с испытанием UL 94-V0, соотвествуйте экологические
Руководство Провод Cp/Cu Сделанный в Китае, соотвествуйте экологические
Электрод Серебр Сделанный в Китае, соотвествуйте экологические
Диск Окись цинка Сделанный в Китае, соотвествуйте экологические
Припой Sn: 96.5%CU 0.5%Ag3.0% Сделанный в Китае, соотвествуйте экологические

ТРЕБОВАНИЯ К MECHENICAL

Растяжимый прекращений Отсутствие выдающего повреждения 2.0/1.0Kgf; 10Sec.
Гнуть прекращений Отсутствие выдающего повреждения 1.0/0.5Kgf; 90°, 3 раза
Вибрация Отсутствие выдающего повреждения Freq: 10-55hz; Amp: 0.75mm, 1Min
.
Solderability MIN. 95% терминала должно быть покрыто с
Припой равномерно		 Temp припоя: 245±5℃ погрузило время: ≤5Sec.
Сопротивление паяя жары △V1mA/V1mA
≦±5%		 Temp припоя: 260±5℃ погрузило время: 10±1Sec.

ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ

Высокотемпературное хранение △V1mA/V1mA
≦±5%		 Окружающий Temp: Продолжительность 125±2℃: 1000h
Хранение низкой температуры △V1mA/V1mA
≦±5%		 Окружающий Temp: Продолжительность -40±2℃: 1000h
Хранение высокой влажности/влажная жара △V1mA/V1mA
≦±5%		 Окружающий Temp: 40±2℃ 90-95%
R.H. Продолжительность: 1000h
Цикл температуры △V1mA/V1mA
≦±5%		 Шаг Температура
(℃)		 Период
(минута)
1 -40±3 30 ±3
2 Temp комнаты 15 ±3
3 85±3 30 ±3
4 Temp комнаты 15 ±3
Высокотемпературная нагрузка △V1mA/V1mA
≦±10%		 Окружающий temp: Продолжительность 85±2℃: нагрузка 1000h: МАКСИМАЛЬН Позволяем Напряжение тока
Нагрузка высокой влажности △V1mA/V1mA
≦±10%		 Окружающий Temp: 40±2℃
90-95%R.H.Duration: 1000H
Нагрузка: МАКСИМАЛЬН Позволяем Напряжение тока
Температурная амплитуда рабочей температуры -40℃ | +85℃
Диапазон температур хранения -40℃ | +125℃

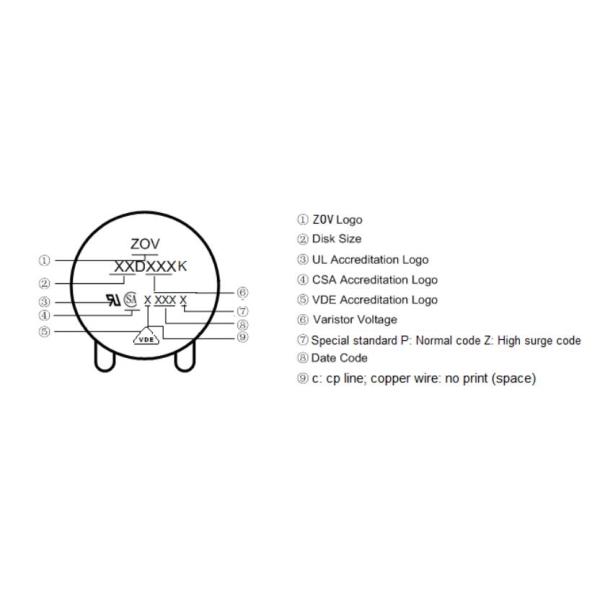

ОТМЕЧАТЬ КОД

варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm

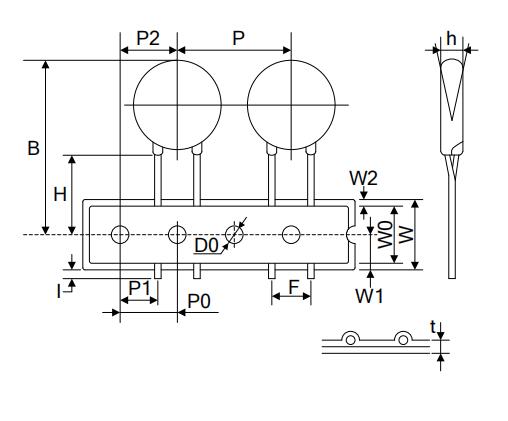

СВЯЗЫВАТЬ РАЗМЕРЫ ТЕСЬМОЙ

варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm

Символ Размер (mm)
P 25.4±1.0
P0 12.7±1.0
P1 8.95/7.7±0.7
P2 12.7±1.3
F 7.5/10.0±0.8
h 0±4
W 18.0±1.0
W0 12.0±1.0
W1 9.0±0.5
W2 3.0max
H 20.0±2.0
Я 1.0max
D0 4.0±0.2
t 0.6±0.3
B 45max

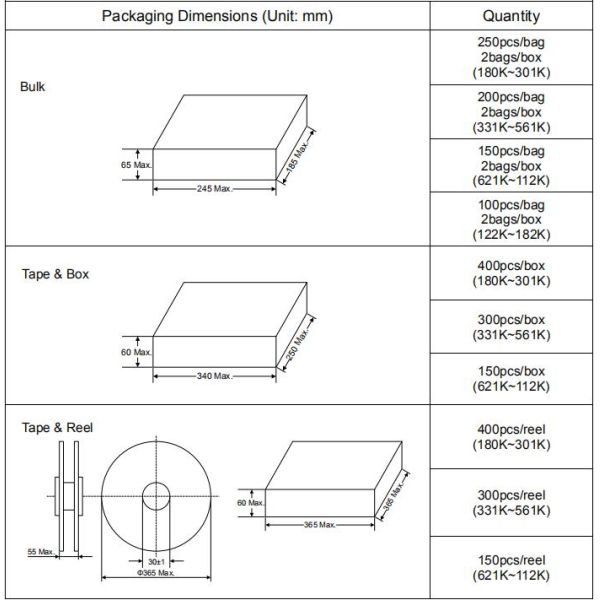

КОЛИЧЕСТВО

варистор 20D681K 20D241K 20D201K 20D561K 20D751K металлической окиси цинка 20mm

вопросы и ответы

Q: Как скоро мы можем получить ответить после отправленного дознания?

: Вообще, мы ответим вам в течение 24 часов, за исключением праздника! Было бы приветствовано упомянутое срочное в электронной почте или вашем звонке если что-нибудь очень срочный для вас.

Q: Могу я получить образцы для утверждения? Chargerable?

: Обычно, вы можете получить наши некоторые свободные образцы но вы должны принести цену перевозки. Она должна быть chargerable если анормалный тип и новая цена прессформы спросили.

1) Вы можете обеспечить нам ваш счет курьера # после этого мы можете грузить под вашим счетом курьера #.

2) Вы можете проверить цену перевозки с нашими продажами и подтвердить, оплата (PayPal) мы после этого мы предоплачиваем курьера здесь!

Q: Вы принимаете ODM/OEM?

: Да, ваш дизайн приветствован!

Q: Сколько времени я могу получить после того как вы получили оплату?

: 7-13 трудодней временя.

Q: Что информация для того чтобы получить цитату?

: Спецификация включая размер и электрические параметры, применение, оцененное ежемесячное количество

Q: Что ваша упаковка?

: Мы имеем 2 тип способ уплотнения прокладками: Ссыпьте и свяжите тесьмой (боеприпасы & вьюрок). Полиэтиленовый пакет---внутренняя пена коробки + буфера---наружная коробка.

Q: Что ваши процессы покупки?

: Мы дознания/инструменты электронной почты/болтовни -- Ответ -- Получите в касании -- Детали продукта & торговли & грузить -- Доставка образцов -- место PO -- Сделанная оплата -- Продукция начала -- Доставка -- ВЫ ПОЛУЧАЕТЕ ПАКЕТ!
