200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
Спецификации
Номер модели :
варисторы 53D
Место происхождения :
Китай
Количество минимального заказа :
1000PCS
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000пкс/монтх
Срок поставки :
5-7 дней
Упаковывая детали :
Большая часть, сумка PE
Номер детали :
ZOV53D201K~162K
Название продукта :
варистор ДВИЖЕНИЙ цинка ZOV металлической окиси 53D
Допуск :
10%
Максимальное зажимая напряжение тока :
340 к 2640V
Напряжение тока варистора :
200 к 1600V
Особенность :
Большая энергия
Руководство :
Провод Cu
Электрод :
Серебр
Диск :
Окись цинка
припой :
Sn: 96.5%CU 0.5%Ag3.0%
Описание

металлическая окись протектора усмирителя Arrester пульсации сопротивления молнии серии 53D оцинковывает варистор ДВИЖЕНИЙ ZOV

Варистор напряжени тока-ограничиваясь компонент который чувствителен к изменениям напряжения тока. Своя характеристика является следующим: на определенной температуре, когда напряжение тока превысит некоторое критическое значение, свое сопротивление упадет остро, и настоящий проходить через его увеличит остро. Напряжение тока и настоящий нет линейного отношения. Поэтому, варисторы также вызваны нелинейными варисторами.

200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V

200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V

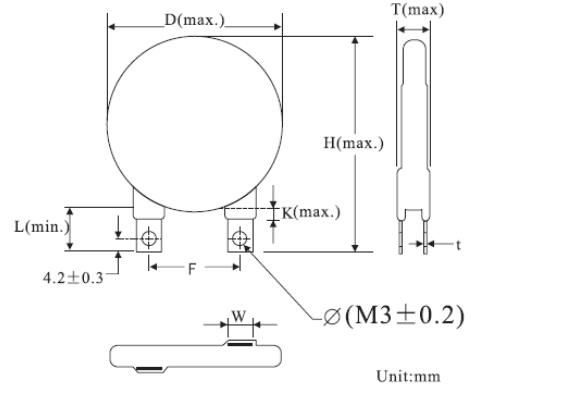

Table1
Блок: mm
Символ Размер
D (максимальный) 60,0
H (максимальный) 78,2
F (±1.0) 25,4
T (максимальный) Table2
t (±0.25) 0,7
L (MIN.) 14,5
K (максимальный) 3,2
W (±0.5) 9,7
ΦM3 (±0.2) 3,8
Цвет эпоксидной смолы: Зеленый цвет

Table2
Блок: mm
Модель T Модель T
201K 6,3 751K 9,5
241K 6,5 781K 9,7
271K 6,7 821K 9,9
331K 7,0 911K 10,5
361K 7,2 951K 10,7
391K 7,4 102K 11,3
431K 7,6 112K 11,9
471K 7,9 122K 12,4
511K 8,1 142K 13,4
621K 8,8 162K 14,4
681K 9,1

Электрические характеристики
ZOV
Номер детали		 Максимальный - позволяемое напряжение тока Напряжение тока варистора IR3 @ Максимальное зажимая напряжение тока Выдерживать течение пульсации Максимальное Ebergt (ДЖОУЛЬ) Типичная емкость (ссылка)
Ac.rms DC Мамы V1.0 μA VC IP 1 время 2 раза 10/1000μs @1KHz
(V) (V) (V) (V) (A) (A) (pf)
53D201K 130 170 200 (185-225) 40 21 340 500 70000 50000 550 15000
53D241K 150 200 240 (216-264) 395 650 12500
53D271K 175 225 270 (243-297) 455 700 11000
53D331K 210 275 330 (297-363) 550 825 9000
53D361K 230 300 360 (324-396) 595 850 8500
53D391K 250 320 390 (351-429) 650 885 7500
53D431K 275 350 430 (387-473) 710 990 7000
53D471K 300 385 470 (423-517) 775 1080 6500
53D511K 320 415 510 (459-561) 845 1150 6000
53D621K 385 505 620 (558-682) 1025 1300 5000
53D681K 420 560 680 (612-748) 1120 1350 4500
53D751K 460 615 750 (675-825) 1240 1400 4000
53D781K 485 640 780 (702-858) 1290 1450 3900
53D821K 510 670 820 (738-902) 1355 1600 3700
53D911K 550 745 910 (819-1001) 1500 1700 3300
53D951K 575 765 950 (855-1045) 1570 1800 3200
53D102K 625 825 1000 (900-1100) 1650 1890 3000
53D112K 680 895 1100 (990-1210) 1815 2050 2700
53D122K 750 990 1200 (1080-1320) 1980 2160 2500
53D142K 880 1140 1400 (1260-1540) 2310 2300 2150
53D162K 1000 1280 1600 (1440-1760) 2640 2500 1900

ПАРАМЕТР ELETRICAL

Максимальн Позволяем Напряжение тока Ссылка p2* На DC 1.0mA
Напряжение тока варистора (время теста для 30ms) ■□ V0.1mA V1mA
Расклассифицированная ваттность
Максимальн Clamping Напряжение тока Форма волны 8/20μs теста настоящая
Выдерживать течение пульсации Форма волны 8/20μs теста настоящая
Максимальн Энергия Форма волны 10/1000μs теста настоящая
Типичная емкость @1KHz
Утечка настоящая На 80% из напряжения тока варистора
Нелинейная степень (α) 200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
Жизнь импульса ≦±10% (V1mA) Форма волны 8/20μs теста настоящая

МАТЕРИАЛЬНЫЙ СПИСОК

Материальная диаграмма RoHs Деталь Состав Изготовитель
Покрытие Эпоксидная смола Сделанный в Китае, и в линии с испытанием UL 94-V0, соотвествуйте экологические
Руководство Провод Cu Сделанный в Китае, соотвествуйте экологические
Электрод Серебр Сделанный в Китае, соотвествуйте экологические
Диск Окись цинка Сделанный в Китае, соотвествуйте экологические
Припой Sn: 96.5%CU 0.5%Ag3.0% Сделанный в Китае, соотвествуйте экологические

ТРЕБОВАНИЯ К MECHENICAL

Растяжимый прекращений Отсутствие выдающего повреждения 1.0Kgf; 10Sec.
Гнуть прекращений Отсутствие выдающего повреждения 0.5Kgf; 90°, 3 раза
Вибрация Отсутствие выдающего повреждения Freq: 10-55hz; Amp: 0.75mm, 1Min
.
Solderability MIN. 95% терминала должно быть покрыто с
Припой равномерно		 Temp припоя: 245±5℃ погрузило время: ≤5Sec.
Сопротивление паяя жары △V1mA/V1mA
≦±5%		 Temp припоя: 260±5℃ погрузило время: 10±1Sec.

ЭКОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ

Высокотемпературное хранение △V1mA/V1mA
≦±5%		 Окружающий Temp: Продолжительность 125±2℃: 1000h
Хранение низкой температуры △V1mA/V1mA
≦±5%		 Окружающий Temp: Продолжительность -40±2℃: 1000h
Хранение высокой влажности/влажная жара △V1mA/V1mA
≦±5%		 Окружающий Temp: 40±2℃ 90-95%
R.H. Продолжительность: 1000h
Цикл температуры △V1mA/V1mA
≦±5%		 Шаг Температура
(℃)		 Период
(минута)
1 -40±3 30 ±3
2 Temp комнаты 15 ±3
3 85±3 30 ±3
4 Temp комнаты 15 ±3
Высокотемпературная нагрузка △V1mA/V1mA
≦±10%		 Окружающий temp: 85±2℃
Продолжительность: нагрузка 1000h: МАКСИМАЛЬН Позволяем Напряжение тока
Нагрузка высокой влажности △V1mA/V1mA
≦±10%		 Окружающий Temp: 40±2℃
90-95%R.H.Duration: 1000H
Нагрузка: МАКСИМАЛЬН Позволяем Напряжение тока
Температурная амплитуда рабочей температуры -40℃ | +85℃
Диапазон температур хранения -40℃ | +125℃

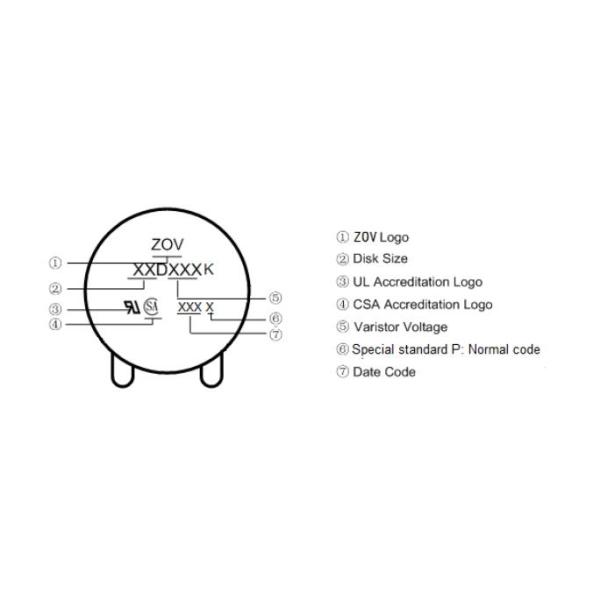

ОТМЕЧАТЬ КОД

200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V

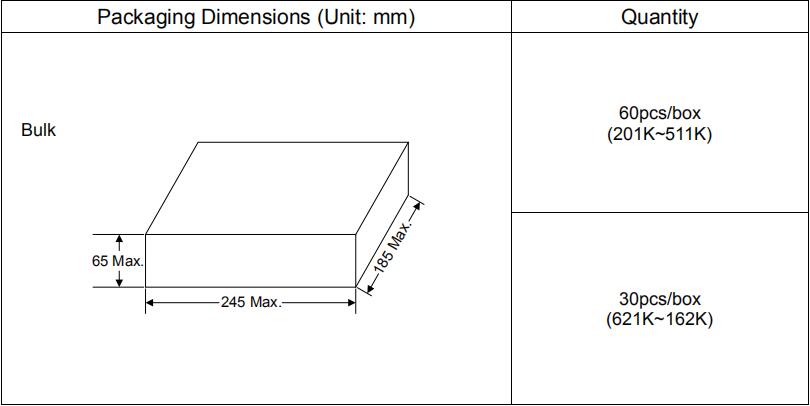

КОЛИЧЕСТВО

200V - сопротивление молнии серии варистора 53D металлической окиси ДВИЖЕНИЙ 1600V
