GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
Спецификации
Номер модели :
Серия 2RB-6SS
Место происхождения :
Китай
Количество минимального заказа :
1000PCS
Условия оплаты :
D/P, T/T, PayPal, западное соединение
Способность поставки :
1000000+pcs+month
Срок поставки :
5-7 дней
Упаковывая детали :
сумка 1000pcs/PE
Тип :
Керамическая нагнетательная труба газа
Материал :
Керамика
DC Искр-над напряжением тока :
230V
Рабочая температура :
-40℃ к +90℃
возможность течения импульса 8/20μs :
10KA
Размер :
6.2mmX6mm
зона применения :
электропитания
Соответствие Utra низкое :
<1>
Руководство :
Неэтилированный
ответ :
Превосходный
Описание
2RB-6SS Arresters нагнетательной трубы газа GDT возможности 10kA течения импульса серии 6.2mmx6mm для базовых станций
Описание

Газы пользы нагнетательных труб газа (GDT) благородные заключенные в керамические трубки для того чтобы обеспечить путь другой цепи для шипов напряжения тока. Керамический конверт и с соединителями никеля учитывает высокие нагрузки. Серия нагнетательных труб газа 2RB-6SS (GDT) имеет оценку пульсации 10kA, 8/20μs.Offered в приданном квадратную форму поверхностном пакете держателя, который помогает сделать выбор и место на процессе PCB более легком.

Эта серия GDT совершенно одета для широкополосных применений оборудования. Емкость -государства GDT низкая совместима с высокими применениями ширины полосы частот и это значение загрузки емкости не меняет если напряжение тока через изменения GDT.
Серии нагнетательной трубы газа 2RB-6SS (GDT) специфически конструированы для защиты электрического, мультимедиа, и оборудования связи против излишек переходных процессов напряжения тока внутри
поверхностные применения собрания держателя.

GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций

Особенности
ответ  превосходный, который нужно голодать поднимая переходные процессы

пробивное напряжение  стабилизированное

частота GHz  работая

возможность течения импульса  8/20μs: 10KA

 нерадиоактивное

емкость  ультра низкая (<1>

уступчивое  неэтилированное

 RoHS и ДОСТИГАЕМОСТЬ уступчивая

размер :□ 6.2mm*6mm

хранение  и рабочая температура: -40~+90°C
Применения
модули MDF 

оборудование xDSL 

системы RF 

антенна 

базовые станции 

репитеры , модемы

интерфейс телефона , linecards
оборудование передачи данных 

линия испытательное оборудование 

электропитания 

ограничители перенапряжения , аварийные системы

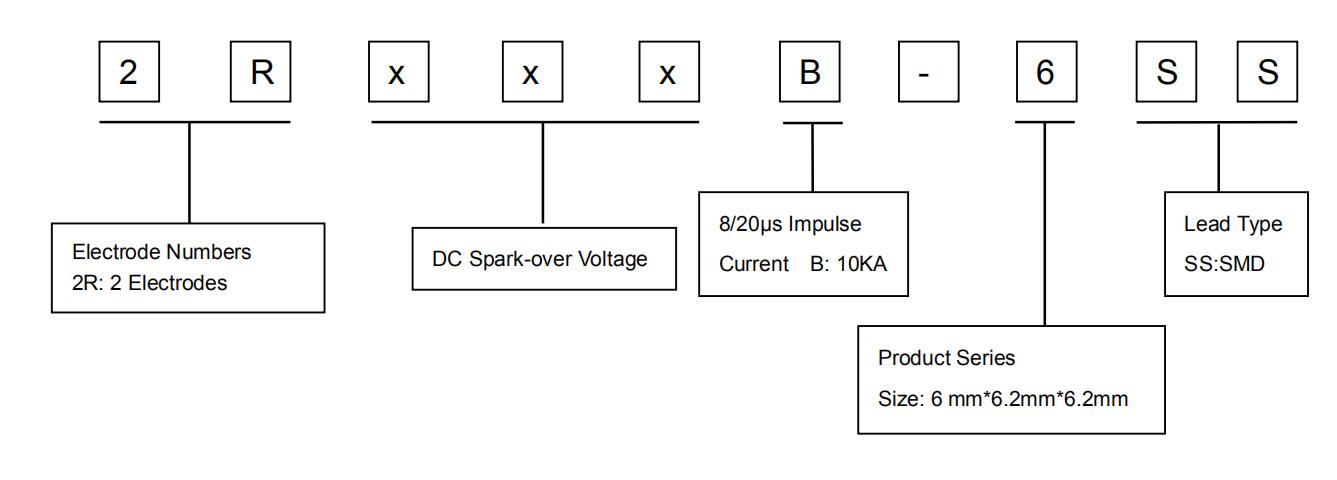

Код номера детали
GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
Электрические характеристики
Номер детали DC
Искр-над напряжением тока 1) 2) @100V/S		 Импульс Искр-над напряжением тока Сопротивление изоляции
3)		 Емкость @1MHz Оценки жизни
Разряд тока @8/20μS импульса Разряд тока @50Hz 1S AC Жизнь @10/1000μS 100A импульса
100V/μS 1KV/μS
Макс Макс Минута Макс Номинальный
±5 раз		 Макс 1 время Номинальный 5 раз Минута
V V V GΩ pF KA KA Времена
2R075B-6SS 75±20% 500 600 1 1,5 10 15 10 300
2R090B-6SS 90±20% 500 600 1 1,5 10 15 10 300
2R150B-6SS 150±20% 500 600 1 1,5 10 15 10 300
2R230B-6SS 230±20% 600 700 1 1,5 10 15 10 300
2R250B-6SS 250±20% 600 700 1 1,5 10 15 10 300
2R300B-6SS 300±20% 750 850 1 1,5 10 15 10 300
2R350B-6SS 350±20% 800 900 1 1,5 10 15 10 300
Напряжение тока зарева на 10mA ~60V
Напряжение на дуге на 1A ............................................................................... ~10V
Зарево, который нужно образовать дугу переход настоящее ~1.0A
Вес ................................................................................. ~0.8g
Температура деятельности и хранения ........................................... -40~+90°C
Климатическая категория (IEC 60068-1) ............................................... 40/90/21
Поверхностное покрытие .................................................................. покрытое Штейнов-олово

1) На уровне II AQL 0,65 доставки, ISO 2859 DIN


2) В ионизированном режиме


3) Напряжение тока сопротивления изоляции измеряя:
75V на DC 25V
90V~150V на DC 50V
Другой на DC 100V


Термины в соответствии с ITU-T Rec. K.12, IEC 61643-311, GB/T 9043.

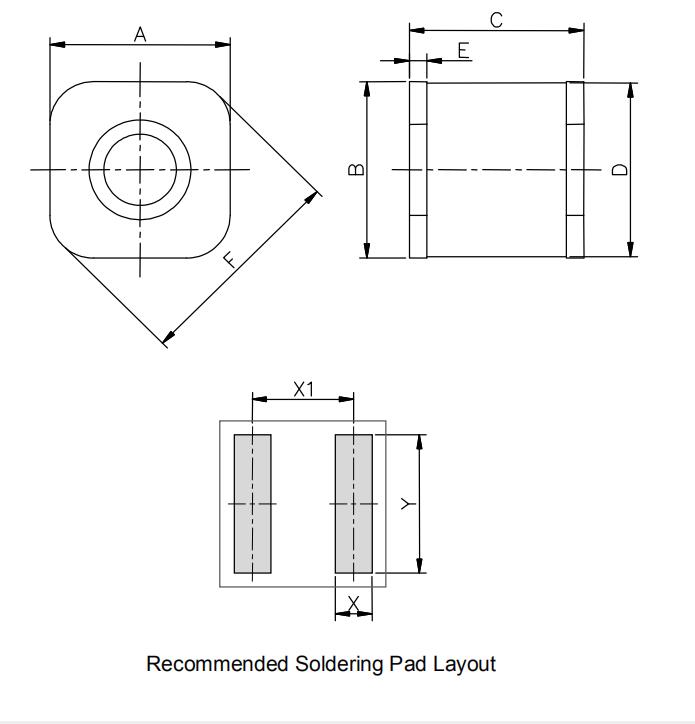

Размеры

GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций

Символ Миллиметры Дюймы
6.2±0.2 0.244±0.008
B 6.2±0.2 0.244±0.008
C 6±0.3 0.236±0.012
D 0.6±0.1 0.024±0.004
E 6.1±0.1 0.240±0.004
F 7.5±0.2 0.295±0.008
X 1,3 0,051
X1 5,8 0,228
Y 7,0 0,276

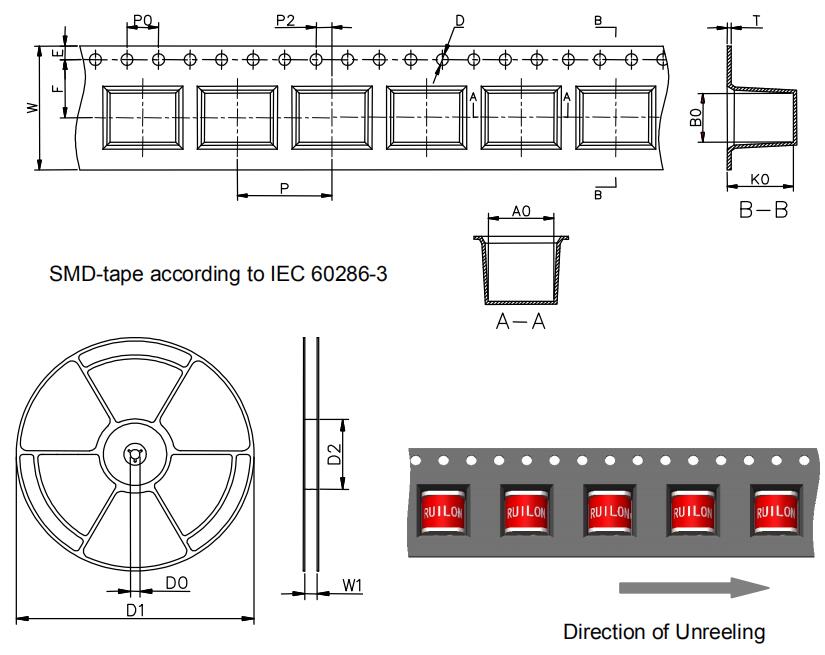

Спецификации запись на ленту и вьюрка

GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций

Символ Миллиметры Дюймы
W 16±0.3 0.630±0.012
A0 6.5±0.1 0.256±0.004
B0 6.3±0.1 0.248±0.004
K0 6.4±0.1 0.252±0.004
P 12±0.1 0.472±0.004
F 7.5±0.1 0.295±0.004
E 1.75±0.1 0.069±0.004
D 1.5+0.1/-0.0 0.059+0.004/-0.0
P0 4±0.1 0.157±0.004
P2 2±0.1 0.079±0.004
T 0.5±0.1 0.020±0.004
D0 13.3±0.15 0.524±0.006
D1 330±2 12.992±0.079
D2 100+1/-2 3.937+0.039/-0.079
W1 16.5±0.4 0.65±0.016

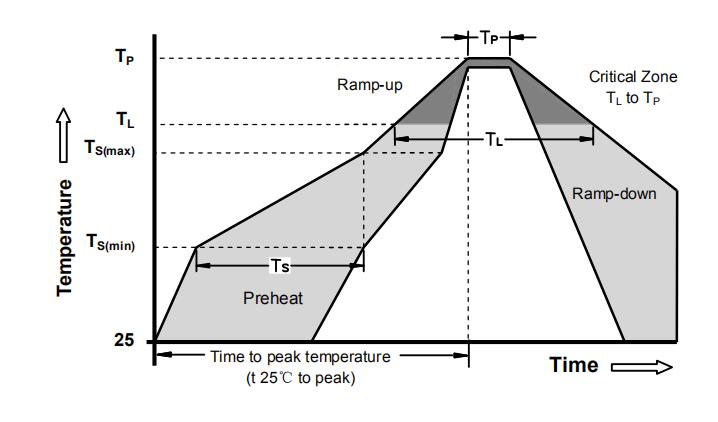

Паяя параметры - паять Reflow (поверхностные приборы держателя)

GDT ограничителя перенапряжения нагнетательной трубы 10kA газа 6.2mmx6mm керамический для базовых станций
Условие Reflow Pb - свободное собрание
Pre жара - Минута температуры (Ts (минута)) 150°C
- Температура Макс (Ts (максимальные)) 200°C
- Время (минута к максимальному) (ts) 60 -180 секунды
Среднего пандуса тариф вверх (Temp TL жидкостей), который нужно выступить 3°C/second максимальное
TS (максимальные) к TL - тарифу пандуса-вверх 5°C/second максимальное
Reflow - Температура (TL) (жидкости) 217°C
- Время (минута к максимальному) (ts) 60 -150 секунды
Пиковая температура (TP) 260 +0/-5°C
Время в пределах 5°C фактической пиковой температуры (tp) 10 - 30 секунд
Тариф пандуса-вниз 6°C/second максимальное
Время 25°C выступить температуру (TP) 8 минут максимальных
Не превысьте 260°C
