Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+
Спецификации
Номер модели :
GTS-SGTCC-20DC-W
Место происхождения :
Шэньчжэнь, Китай
Количество минимального заказа :
1
Условия оплаты :
T/T, L/C
Способность поставки :
5,000pcs/month
Срок поставки :
1-5 дней работы
Упаковывая детали :
Одиночный пакет, 10 или 20pcs в поднос, 30 или 50 или 100pcs в коробку, 400 или 600pcs в коробку
Название продукта :
Приемопередатчик XGPON/XGSPON комбинированный OLT
применение :
XGPON & XGSPON
Тариф данных (Gbps) :
XGSPON-TX 9,953 RX9.953 RX 2,488, XGPON-TX 9,953 RX 2,488
Длина волны TX :
XGSPON-1577nm, XGPON-1490nm
Длина волны RX :
XGSPON/XGPON-1270nm
Компонент :
EML+APD
Гарантия :
3-летний
Ключевые слова :
Модуль приемопередатчика XGPON & XGSPON комбинированный OLT
Описание

Huawei XGPON & приемопередатчик XGSPON комбинированный OLT SFP+ 2x11 22PIN TX 1577nm 9.953G TX 1490nm 2.488G RX 1270nm 9.953G RX 1270nm 2.488G модуль





Описание



GTS-SGTCC-20DC-W XGS-PON&XGPON/GPON комбинированное OLT Gigaopto совместимо с GPON OLT B+ и XGSPON&XGPON OLT N1.

Оно состоит из передатчика непрерывн-режима 1577nm 10Gbps с лазером EML, приемника взрыв-режима 1270nm 10Gbps/2.5Gbps с APD-TIA, передатчика непрерывн-режима 1490nm 2.5Gbps с лазером DFB, и приемника взрыв-режима 1310nm 1.25G с APD-TIA. Форм-фактор SFP+, используя диапазоны температур BIDI SC/UPC Receptacle.Its коммерчески от 0 к 70°C.





Особенности



  • Горяч-pluggable форм-фактор SFP+
  • Уступчивый с SFP+ MSA и ITU-T G.9807.1/G.987.2/G.984.2
  • Поддержка XGS-PON/XG-PON OLT N1 и применения GPON OLT B+
  • передатчик непрерывн-режима 1577nm 9.95328Gbps с лазером EML
  • приемник взрыв-режима 1270nm 9.95328Gbps/2.488Gbps используя APD-TIA
  • передатчик непрерывн-режима 1490nm 2.488Gbps с лазером DFB
  • приемник взрыв-режима 1310nm 1.244Gbps используя APD-TIA
  • Достигаемость до 20km над одиночным SMF
  • Симплексная штепсельная розетка SC
  • Диссипация низкой мощности
  • двухпрободный интерфейс для интегрированного цифрового диагностического контроля
  • Цифров получая индикацию силы сигнала (RSSI)
  • Работая температура случая: 0~70°C
  • электропитание +3.3V
  • RoHS уступчивое (неэтилированный)

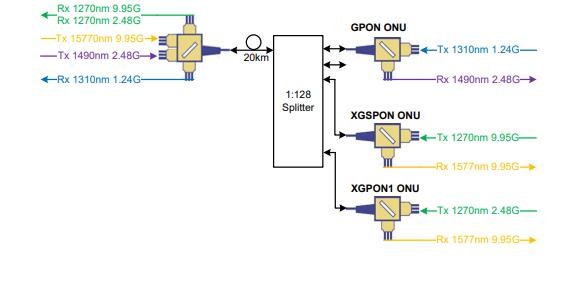

Функциональная схематическая диаграмма - XGSPON&XGPON1+GPON OLT

Модуль приемопередатчика Huawei XGPON XGSPON комбинированный 2x11 22PIN OLT SFP+



Условия работать & хранения



Параметр Блок MIN. Типичный Максимальный.
Температура хранения °C -40   85
Работая Temp случая °C 0   70
Влажность хранения % 5   90
Работая относительная влажность % 5   85
Напряжение тока электропитания V 3,135 3,3 3,465
Расход энергии W     2,8
Порог повреждения для приемника dBm -3
Битовая скорость для Tx 1577nm Gbps 9,953
Битовая скорость для Rx 1270nm Gbps 2,488 9,953
Битовая скорость для Tx 1490nm Gbps 2,488
Битовая скорость для Rx 1310nm Gbps 1,244



Характеристики



Все представление определено на всех работая температуре и условиях.

Параметр Блок MIN. Типичный Максимальный.
Передатчик XGSPON1577nm 9.953G
Длина волны TX центральная nm 1575 1577 1580
Спектральная ширина (- 20dB) nm     1
Бортовой коэффициент подавления режима dB 30
Сила XGSPON запущенная серединой
(N1 BOL)		 dBm 2,5   5
Сила XGSPON запущенная серединой
(N1 EOL)		 dBm 2   5
Средняя запущенная сила (TX) dBm     -39
Коэффициент вымирания dB 8,2
Оптически допуск возвращенной потери dB     15
Передатчик 20km XGSPON
Штраф рассеивания волокна		 dB     1
Маска передатчика
(PRBS231-1@9.953G)		 Уступчивый с ITU-T G.9807.1
Передатчик XGPON 1577nm 9.953G
Длина волны TX центральная nm 1575 1577 1580
Спектральная ширина (- 20dB) nm     1
Бортовой коэффициент подавления режима dB 30
Сила XGPON запущенная серединой
(N1 BOL)		 dBm 2,5   6
Сила XGPON запущенная серединой dBm 2   6
(N1 EOL)
Средняя запущенная сила (TX) dBm     -39
Коэффициент вымирания dB 8,2
Оптически допуск возвращенной потери dB     15
Передатчик 20km XGPON
Штраф рассеивания волокна		 dB     0,5
Маска передатчика
(PRBS231-1@9.953G)		 Уступчивый с ITU-T G.987.2
Приемник XGSPON 1270nm 9.953G
Получите длину волны nm 1260 1270 1280
Чувствительность (N1 BOL)
(PRBS231-1@9.953G, ER=8.2, BER<10- 3)		 dBm     -26,5
Чувствительность (N1 EOL)
(PRBS231-1@9.953G, ER=8.2, BER<10- 3)		 dBm     -26
Перегрузка (N1) dBm -4
Устанавливая время ns     100
SD утверждает уровень dBm     -29
SD Де-утверждает уровень dBm -45
Гистерезис SD dB 0,5   6
Приемник XGPON 1270nm 2.488G
Получите длину волны nm 1260 1270 1280
Чувствительность (N1 BOL)
(PRBS223-1@2.488G, ER=8.2, BER<10- 4)		 dBm     -28
Чувствительность (N1 EOL)
(PRBS223-1@2.488G, ER=8.2, BER<10- 4)		 dBm     -27,5
Перегрузка (N1) dBm -6
SD утверждает уровень dBm     -29
SD Де-утверждает уровень dBm -45
Гистерезис SD dB 0,5   6



Параметр Блок MIN. Типичный Максимальный.
Передатчик GPON 1490nm 2.488G
Длина волны TX центральная nm 1480 1490 1500
Спектральная ширина (- 20dB) nm     1
Бортовой коэффициент подавления режима dB 30
Средняя запущенная сила (B+ BOL) dBm 2,5   5
Средняя запущенная сила (B+ EOL) dBm 1,5   5
Средняя запущенная сила (TX) dBm     -39
Коэффициент вымирания dB 8,2
Оптически допуск возвращенной потери dB     15
Передатчик 20km GPON
Штраф рассеивания волокна		 dB     1
Маска передатчика (PRBS223-
1@2.488G)		 Уступчивое WithITU-TG.984.2
Приемник GPON 1310nm 1.244G
Получите длину волны nm 1290 1310 1330
Чувствительность (B+ BOL)
(PRBS223-1@1.244G, ER=10, BER<10- 10)		 dBm     -29
Чувствительность (B+ EOL)
(PRBS223-1@1.244G, ER=10, BER<10- 10)		 dBm     -28
Перегрузка (B+) dBm -8
Динамический диапазон режима взрыва приемника dB 15
Уровень SDAssert dBm     -30
SDDe-утвердите уровень dBm -45
Гистерезис SD dB 0,5   6



Параметр Блок MIN. Типичный Максимальный.
Электрические характеристики интерфейса
Качание ввода данных XGSPON&XGPON
Differential/TX		 mV 120   800
Качание вывода данных XGSPON&XGPON
Differential/RX		 mV 400   800
Качание Differential/TX ввода данных GPON mV 200   1600
Качание вывода данных GPON
Differential/RX		 mV 1200   2000
Импеданс данных дифференциальный Ω 90 100 110
Максимум выхода LVTTL V 2,4   Vcc
Низкий уровень выхода LVTTL V 0   0,4
Максимум входного сигнала LVTTL V 2,0   Vcc+0.3
Низкий уровень входного сигнала LVTTL V 0   0,8

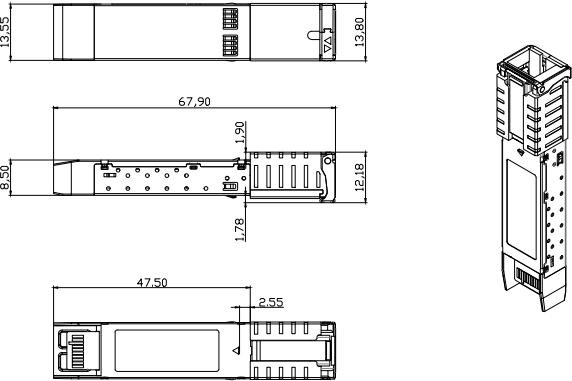

Механические чертежи
