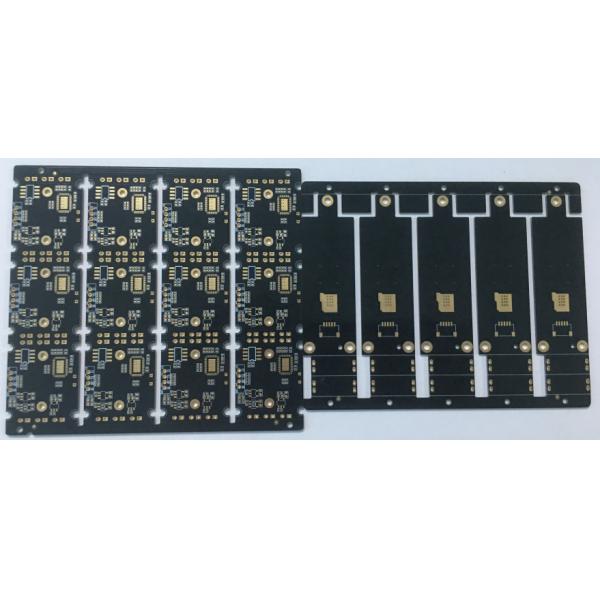

Высокие TG150 2 OZ омедняют 10 1.0mm слоев PCB импеданса
Высокие TG150 2 OZ омедняют 10 1.0mm слоев PCB импеданса
Высокие TG150 2 OZ омедняют 10 1.0mm слоев PCB импеданса
Высокие TG150 2 OZ омедняют 10 1.0mm слоев PCB импеданса
Спецификации
Номер модели :
П1116123
Место происхождения :
Китай
Количество минимального заказа :
10пкс
Условия оплаты :
L/C / Т/Т/западные соединение/ПайПал
Способность поставки :
месяц 30,000СК.М/Пер
Срок поставки :
10-12ДАИС
Упаковывая детали :
Упаковка вакуума с осушителем
Материал :
ФР4 ТГ150
Толщина :
1.0MM
Поверхностный финиш :
Золото погружения
Слой :
10L
Медные thicknes: :
2oz в каждом слое
Стандарт Пкб :
ИПК-А-610 Д
Тип :
PCB OEM, подгонянный PCB
Минута продырявливает размер :
4мил
Минимальная линия ширина :
4мил
Минимальная медь Thicness :
20ум
Цвет маски припоя :
Зеленый, желтый, красный, черный etc.
применение :
Монитор ЛКД
Описание

Высокие TG150 2 OZ омедняют 10 1.0mm слоев PCB импеданса

10 импеданса PCB 1.0mm слоев материала толщины Fr4 TG150 толщина меди 2 OZ



Описание продукции PCB импеданса:

Типы продукции: Твердый PCB

Слой:

 10 слоев
Основное вещество: FR4 tg150
Медная толщина: 2 /2/2/2/oz
Толщина доски: 1.0mm
Размер Минимальн Заканчивать Отверстия: 8 mil (0.10mm)
Минимальная линия ширина: 4 mil
Минимальный интервал между строками: 4 mil
Поверхностная отделка: ENIG, OSP, HASL, золото погружения, плакировка золота
Сверля допуск на диаметр отверстия: +/--3 mil    (0.075mm)
Минимальный допуск плана: +/--4 mil    (0.10mm)
Работая размер панели: максимальный: 1200mmX600mm (47" X24 ")
Профиль плана: Пробивать, направляя, трасса CNC + V-отрезок
Маска припоя: Маска припоя LPI, маска Peelable
Цвет маски припоя: Голубой, черный, желтый, штейновый зеленый цвет
Сертификат: UL, CQC, TS16949, ISO14000, ROHS
Цвет Silkscreen: Белый
Извив и смычок: отсутствие больше чем 0.75%

Подача Chart.pdf PCB



Применение продуктов:

1, бытовая электроника

2, связь телекоммуникаций
3, корабль Electronices
4, монитор безопасностью
5, промышленные контроли
6, умный дом
7, военное & оборона



Твердая возможность PCB техническая:

Детали Техническая возможность
Слои 1-28 слоев Минимальная линия ширина/космос 4mil

Размер Max.board (single&doule

встал на сторону)

 600*1200mm Ширина кольца Min.annular: vias 3mil
Поверхностный финиш

HAL неэтилированное, вспышка золота

Серебр погружения, золото погружения, Sn погружения,

трудное золото, OSP, ect

 Толщина Min.board (разнослоистая) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Материалы доски

FR-4; высокий Tg; высокое CTI; галоид свободный; высокочастотный (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 HR); тяжелая медь,

Ламинат clade металла низкопробный

Покрывать толщину (метод:

Погружение Ni/Au)

 Покрывать тип: Ni Imm, толщина MIN./Макс: 100/150U» покрывая тип: Au Imm, толщина MIN./Макс: 2/4U»
Управление импеданса ± 10%

Дистанцируйте

линия для восхождения на борт края

План: 0.2mm

V-CUT: 0.4mm

Низкопробная медная толщина (внутренняя

и наружный слой)

 Минимальная толщина: 0,5 OZ Max.thickness: 6OZ Размер Min.hole (толщина ≥2mm доски) Аспект ratio≤16
Законченная медная толщина Наружные слои:
Min.thickness 1 OZ,
Max.thickness 10 OZ
Внутренние слои:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
 Толщина Max.board (single&doule встало на сторону) 3.20mm



Время выполнения:


Время выполнения 2 /L 4 /L 6/ L 8/ L
Заказ образца 3-5days 6-8days 10-12days 12-14days
Массовое производство 7-9days 8-10days 12-15days 15-18days

Высокие TG150 2 OZ омедняют 10 1.0mm слоев PCB импеданса


вопросы и ответы:
1. Каких видов консервной банки ACCPCB доск процесс?

   Общее FR4, высоко-TG и свободные от галоид доски, доски Rogers, Arlon, Telfon, алюминиевых/основанных на мед, PI, etc.


2. Какие данные необходимы для продукции PCB?

   Файлы PCB Gerber с форматом RS-274-X.


3. Что типичный поток процесса для разнослоистого PCB?

    Стог слоя внутреннего AOI материального → фильма → вырезывания внутреннего сухого внутренний вытравляя → → мульти--bond→ вверх по отжимать картину → фильма → плакировкой панели → → PTH → сверля наружную сухую покрывая → Марк → маски припоя → → визуальный контроль → → E/T трассы → финиша наружного AOI → наружный вытравляя компонентного поверхностный.



4. Как сделать ACCPCB обеспечить качество?

Наш высококачественный стандарт достиган со следующим.

1,1 процесс строго проконтролирован под стандартами 9001:2008 ISO.
1,2 обширная польза программного обеспечения в управлять производственным процессом
1,3 испытательные оборудования и инструмента Государство--искусства. Например зонд летая, e-испытание, рентгенодефектоскопический контроль, AOI (автоматизированный оптически контролер).
команда проверки качества 1.4.Dedicated с процессом анализа случая отказа
