PCB управлением импеданса слоя TG150 KB FR4 6 золота погружения
PCB управлением импеданса слоя TG150 KB FR4 6 золота погружения
PCB управлением импеданса слоя TG150 KB FR4 6 золота погружения
PCB управлением импеданса слоя TG150 KB FR4 6 золота погружения
Спецификации
Номер модели :
P1116121
Место происхождения :
Китай
Количество минимального заказа :
10PCS
Условия оплаты :
L/C / Т/Т/западные соединение/ПайПал
Способность поставки :
месяц 30,000СК.М/Пер
Срок поставки :
10-12ДАИС
Упаковывая детали :
Упаковка вакуума с осушителем
Материал :
КБ ФР4 ТГ150
Толщина :
1.60мм
Поверхностный финиш :
Золото Immsersion
Слой :
6Л
Медные thicknes: :
1oz в каждом слое
Стандарт Пкб :
ИПК-А-610 Д
Тип :
PCB OEM
Минута продырявливает размер :
4мил
Минимальная линия ширина :
4мил
Минимальная медь Thicness :
20ум
Цвет маски припоя :
Зеленый, желтый, красный, черный etc.
Импеданс :
100 омов
Описание

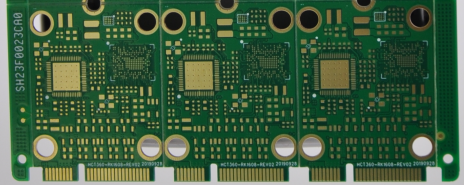

PCB управлением импеданса слоя TG150 KB FR4 6 золота погружения



Описание продукции:

эта доска 6layer PCB она использована на доске силы машин, contorl production.all PCB проведена UL., аттестация ISO9001, TS16949 etc. отсутствие запроса MOQ для новых порядков.

Описание продукции высокочастотного PCB:

Типы продукции: PCB волокна

Слой:

 6 слоев
Основное вещество: FR4 tg150
Медная толщина: 1oz во всем слое
Толщина доски: 1.20mm
Размер Минимальн Заканчивать Отверстия: 8 mil (0.10mm)
Минимальная линия ширина: 4 mil
Минимальный интервал между строками: 4 mil
Поверхностная отделка: Золото погружения
Сверля допуск на диаметр отверстия: +/--3 mil    (0.075mm)
Минимальный допуск плана: +/--4 mil    (0.10mm)
Работая размер панели: максимальный: 1200mmX600mm (47" X24 ")
Профиль плана: Пробивать, направляя, трасса CNC + V-отрезок
Маска припоя: Маска припоя LPI, маска Peelable
Цвет маски припоя: Голубой, черный, желтый, штейновый зеленый цвет
Сертификат: UL, CQC, TS16949, ISO14000, ROHS
Цвет Silkscreen: Белый
Извив и смычок: отсутствие больше чем 0.75%



Применение продуктов:

1, связь телекоммуникаций: беспроводная карта LAN, маршрутизатор XDSL, серверы, оптический прибор, жесткий диск etc;

2, бытовая электроника: ТВ, DVD, цифров Caramer, conditoner воздуха, холодильник, телевизионная приставка etc;

3, монитор безопасностью: Телефон Moible, PDA, GPS, монитор etc caramer;

4, корабль Electronices: Автомобиль etc;

5, промышленные контроли: Медицинская служба, оборудование UPS, механизм управления etc;

6, военное & оборона: Военные оружия etc;





Твердая возможность PCB техническая:

Детали Техническая возможность
Слои 1-28 слоев Минимальная линия ширина/космос 4mil

Размер Max.board (single&doule

встал на сторону)

 600*1200mm Ширина кольца Min.annular: vias 3mil
Поверхностный финиш

HAL неэтилированное, вспышка золота

Серебр погружения, золото погружения, Sn погружения,

трудное золото, OSP, ect

 Толщина Min.board (разнослоистая) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Материалы доски

FR-4; высокий Tg; высокое CTI; галоид свободный; высокочастотный (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 HR); тяжелая медь,

Ламинат clade металла низкопробный

Покрывать толщину (метод:

Погружение Ni/Au)

 Покрывать тип: Ni Imm, толщина MIN./Макс: 100/150U» покрывая тип: Au Imm, толщина MIN./Макс: 2/4U»
Управление импеданса ± 10%

Дистанцируйте

линия для восхождения на борт края

План: 0.2mm

V-CUT: 0.4mm

Низкопробная медная толщина (внутренняя

и наружный слой)

 Минимальная толщина: 0,5 OZ Max.thickness: 6OZ Размер Min.hole (толщина ≥2mm доски) Аспект ratio≤16
Законченная медная толщина Наружные слои:
Min.thickness 1 OZ,
Max.thickness 10 OZ
Внутренние слои:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
 Толщина Max.board (single&doule встало на сторону) 3.20mm



Время выполнения:

Время выполнения 2 /L 4 /L 6/ L 8/ L
Заказ образца 3-5days 6-8days 10-12days 12-14days
Массовое производство 7-9days 8-10days 12-15days 15-18day

PCB управлением импеданса слоя TG150 KB FR4 6 золота погружения


вопросы и ответы:



1. Какие данные необходимы для продукции PCB?

Файлы PCB Gerber с форматом RS-274-X.


2. Каких видов консервной банки ACCPCB доск процесс?

   Общее FR4, высоко-TG и свободные от галоид доски, доски Rogers, Arlon, Telfon, алюминиевых/основанных на мед, PI, etc.


3. Что типичный поток процесса для разнослоистого PCB?

   Стог слоя внутреннего AOI материального → фильма → вырезывания внутреннего сухого внутренний вытравляя → → мульти--bond→ вверх по отжимать картину → фильма → плакировкой панели → → PTH → сверля наружную сухую покрывая → Марк → маски припоя → → визуальный контроль → → E/T трассы → финиша наружного AOI → наружный вытравляя компонентного поверхностный.



4. Как сделать ACCPCB обеспечить качество?

Наш высококачественный стандарт достиган со следующим.

1,1 процесс строго проконтролирован под стандартами 9001:2008 ISO.
1,2 обширная польза программного обеспечения в управлять производственным процессом
1,3 испытательные оборудования и инструмента Государство--искусства. Например зонд летая, e-испытание, рентгенодефектоскопический контроль, AOI (автоматизированный оптически контролер).
команда проверки качества 1.4.Dedicated с процессом анализа случая отказа


5. Сколько типов поверхностного финиша ACCPCB могут сделать?

ACCPCB имеет полную серию поверхностного финиша, как: ENIG, OSP, IF-HASL, плакировка золота (мягкая/трудная), серебр погружения, олово, серебряная плакировка, лудить погружения, чернила углерода и etc…. OSP, ENIG, OSP + ENIG обыкновенно использовало на HDI, мы обычно рекомендуем что вы используете клиента или OSP OSP + ENIG если размер ПУСКОВОЙ ПЛОЩАДКИ BGA более менее чем 0,3 mm.
