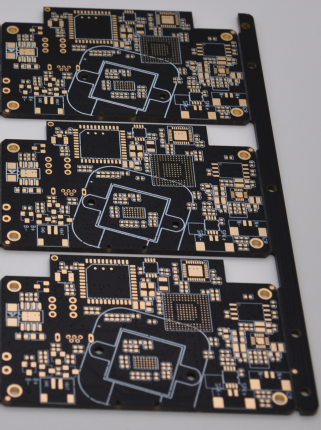

Эпоксидная смола стеклоткани PCB управлением импеданса 1,5 Oz с серебром погружения
Эпоксидная смола стеклоткани PCB управлением импеданса 1,5 Oz с серебром погружения
Эпоксидная смола стеклоткани PCB управлением импеданса 1,5 Oz с серебром погружения
Эпоксидная смола стеклоткани PCB управлением импеданса 1,5 Oz с серебром погружения
Спецификации
Номер модели :
P1116128
Место происхождения :
КИТАЙ
Количество минимального заказа :
10pcs
Условия оплаты :
L/C / Т/Т/западные соединение/ПайПал
Способность поставки :
месяц 30,000СК.М/Пер
Срок поставки :
10-12ДАИС
Упаковывая детали :
Упаковка вакуума с осушителем
Материал :
Стекло - ламинат эпоксидной смолы волокна медный одетый
Толщина :
1.60мм
Поверхностный финиш :
Серебр погружения
Слой :
4Л
Медные thicknes: :
1,5 oz в каждом слое
Стандарт Пкб :
ИПК-А-610 Д
Тип :
PCB OEM, подгонянный PCB
Минута продырявливает размер :
4мил
Минимальная линия ширина :
4мил
Значение импеданса :
90ohm
Цвет маски припоя :
Зеленый, желтый, красный, белый, черный etc.
применение :
CCTV камера
Описание

Эпоксидная смола стеклоткани PCB управлением импеданса 1,5 Oz с серебром погружения





Описание продукции:



этот материал эпоксидная смола стекла волокна. значение управлением импеданса 90 омов. польза для камеры cctv. весь из нашего PCB встреченная аттестация UL, TS 16949, ROHS, ISO Etc. отсутствие запроса MOQ для нового порядка. для заказа повторения, он должен встретить 3sq.m.





Ключевые спецификации доски conrol импеданса:



Типы продукции: Твердый PCB управлением импеданса

Слой:

4 слоя
Материал: эпоксидная смола стекла волокна
Медная толщина: 1oz во всем слое
Толщина доски: 1.60mm
Размер Минимальн Заканчивать Отверстия: 8 mil (0.10mm)
Минимальная линия ширина: 4 mil
Минимальный интервал между строками: 4 mil
Поверхностная отделка: Серебр погружения
Сверля допуск на диаметр отверстия: +/--3 mil    (0.075mm)
Минимальный допуск плана: +/--4 mil    (0.10mm)
Работая размер панели: максимальный: 1200mmX600mm (47" X24 ")
Профиль плана: Пробивать, направляя
Маска припоя: Маска припоя LPI, маска Peelable
Цвет маски припоя: Голубой, черный, желтый, штейновый зеленый цвет
Сертификат: UL, CQC, TS16949, ISO14000, ROHS
Цвет Silkscreen: Белый
Извив и смычок: отсутствие больше чем 0.75%





Подача Chart.pdf PCB



Применение продуктов:



Наши продукты широко использованы в метре, медицинском, солнечной энергии, мобильной, сообщении, промышленном контроле, производительности электроники, безопасности, уничтожая, компьютер, автомобильный, космический, военный и так далее.



Твердая возможность PCB техническая:



Детали Техническая возможность
Слои 1-28 слоев Минимальная линия ширина/космос 4mil

Размер Max.board (single&doule

встал на сторону)

 600*1200mm Ширина кольца Min.annular: vias 3mil
Поверхностный финиш

HAL неэтилированное, вспышка золота

Серебр погружения, золото погружения, Sn погружения,

трудное золото, OSP, ect

 Толщина Min.board (разнослоистая) 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1.0mm;
10layers: 1.20mm
Материалы доски

FR-4; высокий Tg; высокое CTI; галоид свободный; высокочастотный (rogers, taconic,

PTFE, nelcon,

ISOLA, polyclad 370 HR); тяжелая медь,

Ламинат clade металла низкопробный

Покрывать толщину (метод:

Погружение Ni/Au)

 Покрывать тип: Ni Imm, толщина MIN./Макс: 100/150U» покрывая тип: Au Imm, толщина MIN./Макс: 2/4U»
Управление импеданса ± 10%

Дистанцируйте

линия для восхождения на борт края

План: 0.2mm

V-CUT: 0.4mm

Низкопробная медная толщина (внутренняя

и наружный слой)

 Минимальная толщина: 0,5 OZ Max.thickness: 6OZ Размер Min.hole (толщина ≥2mm доски) Аспект ratio≤16
Законченная медная толщина Наружные слои:
Min.thickness 1 OZ,
Max.thickness 10 OZ
Внутренние слои:
Min.thickness: 0.5OZ,
Max.thickness: 6 OZ
 Толщина Max.board (single&doule встало на сторону) 3.20mm



Преимущества:


• Строгий пассив продукта, принимая стандарт IPC-A-160
• Pretreatment инженерства перед продукцией
• Управление производственного процесса (5Ms)
• 100% E-тест, визуальный контроль 100%, включая IQC, IPQC, FQC, OQC
• Осмотр 100% AOI, включая рентгеновский снимок, микроскоп 3D и ICT
• Высоковольтный тест, тест управлением импеданса
• Микро- раздел, паяя емкость, термальные нагрузочные испытания, ударное испытание
• Внутренняя продукция PCB
• Отсутствие количество минимального заказа и свободный образец
• Фокус на низком уровне к среднему объему продукции
• Быстрая и своевременная доставка






Эпоксидная смола стеклоткани PCB управлением импеданса 1,5 Oz с серебром погружения






вопросы и ответы:


1. Каких видов консервной банки ACCPCB доск процесс?



Общее FR4, высоко-TG и свободные от галоид доски, доски Rogers, Arlon, Telfon, алюминиевых/основанных на мед, PI, etc.


2. Какие данные необходимы для продукции PCB?



Файлы PCB Gerber с форматом RS-274-X.
