4 PCB управлением импеданса слоя Fr4 Tg150 для беспроводного дистанционного управления
4 PCB управлением импеданса слоя Fr4 Tg150 для беспроводного дистанционного управления
4 PCB управлением импеданса слоя Fr4 Tg150 для беспроводного дистанционного управления
4 PCB управлением импеданса слоя Fr4 Tg150 для беспроводного дистанционного управления
Спецификации
Номер модели :
P1028
Место происхождения :
Китай
Количество минимального заказа :
1 PCS
Условия оплаты :
L/C, T/T, западное соединение, PayPal
Способность поставки :
месяц 30000SQ.M/Per
Срок поставки :
10-15days
Упаковывая детали :
Упаковка вакуума с осушителем
Материал :
FR4tg150
Применение :
беспроводное дистанционное управление
Толщина бондаря :
1,5 oz каждый слой
Толщина доски :
1.20mm
Поверхностный финиш :
Золото погружения
Особенность :
Твердые монтажные платы
Описание

4 PCB управлением импеданса слоя Fr4 Tg150 для беспроводного дистанционного управления



Описание продукции:

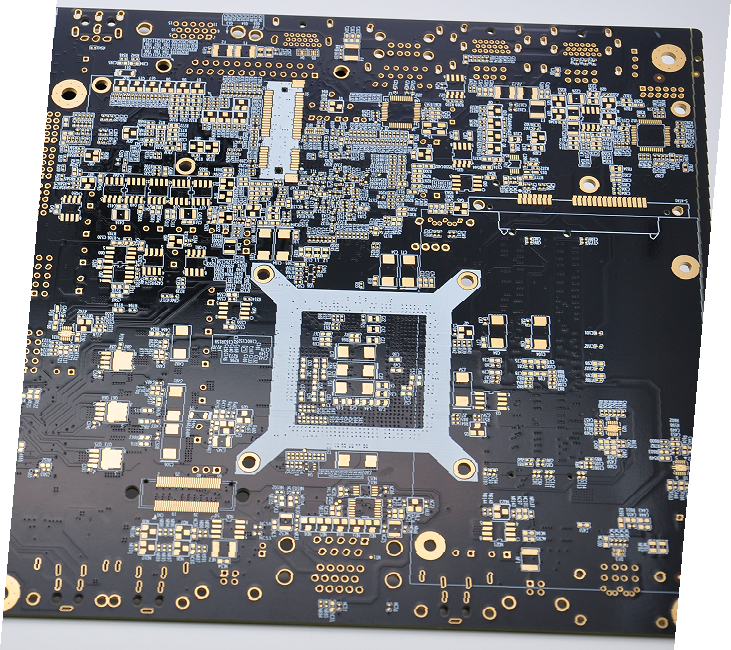

эта доска PCB 4layer она использована на беспроводном дистанционном управлении. Приняты прототип PCB, volum samll, середина и большой том. отсутствие запроса MOQ для новых доск. Весь PCB проведен аттестация UL, TS16949, ROHS, ISO9001 etc.





Ключевые спецификации/особенности:

Слой: 4 слоя

Основное вещество:  FR4
 Медная толщина:  1oz во всем слое
Толщина доски:  1,20 mm
Минимальн Отверстие Размер: 6 mil/0. 15mm
MIN. линия ширина: mil 4/4
 MIN. интервал между строками: mil 4/4
Поверхностная отделка: Золото погружения (au: 2micron)

Огнеупорный уровень: 94v0

Маска припоя: Черный

Сертификат: UL, CQC, TS16949, ISO14000, ROHS



Возможность технологии:

Деталь Технические параметры
Слои 1-28 слои
Трассировка/космос внутреннего слоя минимальная 4/4 mil
Вне трассировка слоя минимальная, космос 4/4 mil
Медь внутреннего слоя максимальная 4 OZ
Вне наслоите максимальную медь 4 OZ
Медь внутреннего слоя минимальная 1/3 oz
Вне наслоите минимальную медь 1/3 oz
Минимальный размер отверстия 0,15 mm
Толщина Max.board 6 mm
Толщина Min.board 0.2mm
Размер Max.board 680*1200 mm
Допуск PTH +/-0.075mm
Допуск NPTH +/-0.05mm
Допуск зенковки +/-0.15mm
Допуск толщины доски +/--10%
Минута BGA 7mil
Минута SMT 7*10 mil
Мост маски припоя 4 mil
Цвет маски припоя Белый, черный, голубой, зеленый, желтый, красный, etc
Цвет сказания Белый, черный, желтый, серый, etc
Поверхностный финиш HAL, OSP, погружение Ni/Au, Imm silver/SN, ENIG
Материалы доски FR-4; высокий TG; HighCTI; галоид свободный; Алюминиевый PCB Bsed, высокочастотный (rogers, isola), медный - PCB основания
Управление импеданса +/--10%
Смычок и извив ≤0.5



Качественная цель:

Категория Показатель эффективности Качественная цель

Доставка

 Тариф обслуживания клиента 99,9%
Semi законченный продукт Тариф пропуска отростчатого осмотра 100%
Законченный продукт Тариф скидке FQA 0,1%
Сдаватьый в утиль тариф утиля 1L 0,5%
тариф утиля 2L 1%
Multi тариф утиля слоя 2%
Клиенты Тариф жалобы клиента 0,8%
Тариф возвращения клиента 0,5%
Удолетворение потребностей клиента 99%





PCBs которые widly использованы в следовать поле электроники:

Система управления Industril
Электропитание
Привод СИД, освещение СИД
Коммуникационное устройство
автомобильная электроника
Электроника безопасностью
Управление домочадца
Приборы цифров
Преобразователь частоты
Медицинская служба

  •



Область применения продукта:

4 PCB управлением импеданса слоя Fr4 Tg150 для беспроводного дистанционного управления

вопросы и ответы:


1. Каких видов консервной банки ACCPCB доск процесс?

Общее FR4, высоко-TG и свободные от галоид доски, доски Rogers, Arlon, Telfon, алюминиевых/основанных на мед, PI, etc.


2. Какие данные необходимы для продукции PCB?

Файлы PCB Gerber с форматом RS-274-X.



3. Сколько типов поверхностного финиша ACCPCB могут сделать?

руководитель имеет полную серию поверхностного финиша, как: ENIG, OSP, IF-HASL, плакировка золота (мягкая/трудная), серебр погружения, олово, серебряная плакировка, лудить погружения, чернила углерода и etc…. OSP, ENIG, OSP + ENIG обыкновенно использовало на HDI, мы обычно рекомендуем что вы используете клиента или OSP OSP + ENIG если размер ПУСКОВОЙ ПЛОЩАДКИ BGA более менее чем 0,3 mm.



4. Как сделать ACCPCB обеспечить качество?

Наш высококачественный стандарт достиган со следующим.

1,1 процесс строго проконтролирован под стандартами 9001:2008 ISO.
1,2 обширная польза программного обеспечения в управлять производственным процессом
1,3 испытательные оборудования и инструмента Государство--искусства. Например зонд летая, e-испытание, рентгенодефектоскопический контроль, AOI (автоматизированный оптически контролер).
команда проверки качества 1.4.Dedicated с процессом анализа случая отказа
