Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный
Спецификации
Номер модели :
36BL
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
5000pcs/month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Безщеточные моторы DC
Обматывая тип :
Звезда
Угол эффекта Холла :
Электрический угол 120°
Класс изоляции :
B
Температура окружающей среды :
-20℃~+50℃
Сопротивление изоляции :
DC 100MΩ Min.500VC
Диэлектрическая прочность :
600VAC 1 минута
Аксиальная нагрузка вала (n) :
10N
Радиальная нагрузка (10mm от фланца) :
120Н
Уровень защиты :
IP40
Размер коробки передач спички :
32mm, 36mm
Коробка передач расквартировывая материал :
Порошковые металлургии, сплав цинка
Описание



Мотор ISO 12/24V 3000RPM 0.03Nm микро- BLDC CE ROHS 36BL nema14 безщеточный

Модель Коэффициент уменьшения Диаметр коробки передач Коробка передач расквартировывая материал Напряжение тока (v) Сила (w) Скорость (RPM) Расклассифицированный вращающий момент (Nm)
36BLY 01A-001AG76 76:1 36mm Порошковые металлургии 24 15 94 1,5
36BLY01E-001AG94 94:1 36mm Порошковые металлургии 24 8 38 2





Серия 36BL облегченна и космос-сбережения, которая также имеют высокий вращающий момент.



Спецификация ЧАСТИ МОТОРА электрическая:




    Модель
Спецификация Блок 36BLY01
Количество участков Участок 3
Количество поляков Поляки 4
Расклассифицированное напряжение тока VDC 24
Проектная скорость Rpm 3000
Расклассифицированное течение 2,0
Расклассифицированный вращающий момент N.m 0,03
Расклассифицированная сила W 9,4
Пиковый вращающий момент mN.m 0,09
Пиковое течение Amps 6
Константа вращающего момента N.m/A 0,015
Задняя константа EMF V/kRPM 1,6
Длина тела mm 42
Вес Kg 0,16

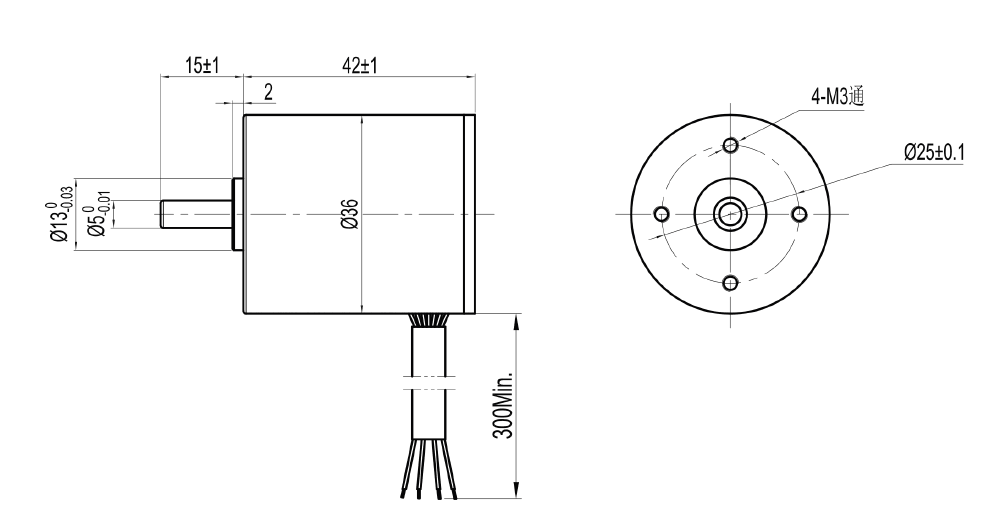

Механический размер

Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный



Примечание ***: Продукты могут быть подгоняны вашей просьбой. Пожалуйста свяжитесь мы для получения более подробной информации.

*Products могут соответствовать коробке передач 32, 36mm



Монтажная схема:



ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ
ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG
ЗАЛА A ЗЕЛЕНЫЙ ЦВЕТ
ЗАЛА B СИНЬ
ЗАЛА C БЕЛИЗНА
GND ЧЕРНОТА
УЧАСТОК A БРАУН
УЧАСТОК B ЖЕЛТЫЙ ЦВЕТ
УЧАСТОК C АПЕЛЬСИН




Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:

порошковые металлургии 32mm
Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 29,1 150 1
1/5
1/16



1,2



3,5



 72% 38,1 185 2
1/23
1/33
1/67



2,5



 7,5 65% 47,1 220 3
1/94
1/133
1/188



Механический размер

Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный

порошковые металлургии 36mm

Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16



1,2





3,5



 72% 32,4 173 2
1/20
1/25
1/53



2,5



 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117



Механический размер

Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный



сплав цинка 36mm

Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка

Пористый

подшипники

 ≤45 ≤25 ≤100 ≤0.08 ≤0.4 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/12 0,3 1,0 81% 26,8 100 1





Механический размер

Мотор планетарные 2 Nm коробки передач Nema 14 36MM безщеточный

Мотор BLDC принимает преимущества AC, DC, и всеобщих типов мотора и совмещает их в один блок. Он имеет длинную жизнь, низкое обслуживание, тихую деятельность, и способность переменной скорости мотора AC; высокий начиная вращающий момент и линейная кривая скорост-вращающего момента мотора DC; и как и моторы AC & DC, он работает хорошо с коробками передач. Безщеточные моторы DC имеют плотность наивысшей мощности, во-вторых только ко всеобщему мотору, и они имеют самую лучшую оценку эффективности 65 к 80%.
