коробок передач 3800 Rpm мотора 56mm подшипник рукава мотора редуктора безщеточных электрических планетарный
коробок передач 3800 Rpm мотора 56mm подшипник рукава мотора редуктора безщеточных электрических планетарный
Спецификации
Номер модели :
57BLF03-048AG
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
5000pcs/month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Безщеточный мотор коробки передач
Обматывая тип :
Звезда
Угол эффекта Холла :
Электрический угол 120°
Класс изоляции :
B
Температура окружающей среды :
-20℃~+50℃
Сопротивление изоляции :
DC 100MΩ Min.500VC
Диэлектрическая прочность :
600VAC 1 минута
Радиальная нагрузка (10mm от фланца) :
≤450N
Аксиальная нагрузка вала :
≤200
Уровень защиты :
IP40
Описание

Dc мотора редуктора коробки передач подшипника рукава 57BLF03-048AG 56mm планетарный безщеточный



Безщеточный мотор 57BLF03-048AG6 с планетарной коробкой передач имеет особенность малой скорости и высокого вращающего момента, высокой силы выхода, которые делают прибор эффективный и рентабельный. Материал коробки передач порошковая металлургия, дизайн имеет в распоряжении оптимизировать представление вашего применения с профи малошумной и более длинной продолжительности жизни.



Эта модель имеет вращающий момент 3 Nm и скорости 500±10% rpm. Коэффициент уменьшения 6:1, если вам нужны различные параметры, то мы рекомендует вас для выбора от других коэффициентов уменьшения от таблиц ниже.



Электрическая спецификация:

    Модель
Модель изготовления 57BLF03-048AG6
Количество участков Участок 3
Количество поляков Поляки 8
Линия - к - сопротивление трубопровода ОМЫ 0,25
Номинальное напряжение VDC 24
Скорость нулевой нагрузки RPM 3800±10%
Течение нулевой нагрузки Amps 1,8
Проектная скорость Rpm 3000±10%
Расклассифицированное течение 1,8
Расклассифицированный вращающий момент N.m 0,6
Пиковое течение Amps 1,8
Константа вращающего момента N.m/A 0,06
Задняя константа EMF V/kRPM 6,3
Длина тела mm 101
Вес Kg 1,25
СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
ТЕЧЕНИЕ НУЛЕВОЙ НАГРУЗКИ Amps 2
СКОРОСТЬ НУЛЕВОЙ НАГРУЗКИ RPM 633±10%
Расклассифицированный вращающий момент N.m 3
Проектная скорость Rpm 500±10%
Сила выхода W 158
КОЭФФИЦИЕНТ   6:1



*Products могут быть подгоняны особенным запросом.



Монтажная схема



ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG




ЗАЛА A ЖЕЛТЫЙ ЦВЕТ
HALLB ЗЕЛЕНЫЙ ЦВЕТ
HALLC СИНЬ
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ UL1015 22AWG


УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ

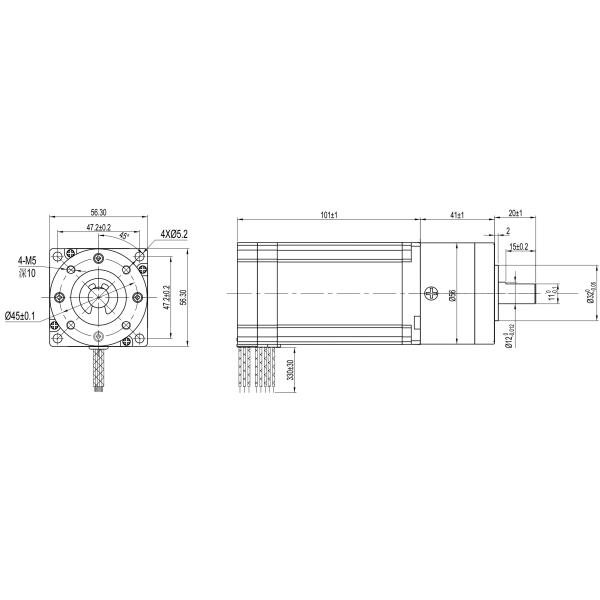

Механический размер

коробок передач 3800 Rpm мотора 56mm подшипник рукава мотора редуктора безщеточных электрических планетарный

Из порошковых металлургий диаметра 56mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипник рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16

50



 72% 59,6 700 2
1/66



Механический размер



коробок передач 3800 Rpm мотора 56mm подшипник рукава мотора редуктора безщеточных электрических планетарный







Собрание коробки передач
коробок передач 3800 Rpm мотора 56mm подшипник рукава мотора редуктора безщеточных электрических планетарный
