24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm
24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm
24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm
24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm
24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm
24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm
Спецификации
Номер модели :
42BLF
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
5000pcs/month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Безщеточные моторы DC
Расклассифицированное напряжение тока :
24V
Сила :
26в
Обматывая тип :
Звезда
Угол эффекта Холла :
Электрический угол 120°
Класс изоляции :
B
Температура окружающей среды :
-20℃~+50℃
Сопротивление изоляции :
DC 100MΩ Min.500VC
Диэлектрическая прочность :
600VAC 1 минута
Максимальная радиальная сила :
15N (10mm от переднего фланца)
Максимальная осевая сила :
10N
Количество зубчатых переборов :
1, 2, 3
Коробка передач расквартировывая материал :
Порошковые металлургии, сплав цинка
Описание

42BLF коробки передач уменьшения мотора bldc 24V NEMA 17 1:216 коэффициента уменьшения мини максимальное



Модель Коэффициент уменьшения Диаметр коробки передач Коробка передач расквартировывая материал Напряжение тока (v) Сила (w) Скорость (RPM) Расклассифицированный вращающий момент (Nm)
42BLF01-023AG13 13:1 36mm Порошковые металлургии 24 21 307 0,66
42BLF01-027AG16 16:1 36mm Порошковые металлургии 24 18 250 0,7
42BLF01-035AG25 25:1 36mm Порошковые металлургии 24 19 160 1,13
42BLF01-036AG53 53:1 36mm Порошковые металлургии 24 17 75 2,17




42BLF серия, оно один из самых регулярных безщеточных моторов приложенных в индустрии автоматизации.



Спецификация ЧАСТИ МОТОРА электрическая:



    Модель
Спецификация Блок 42BLF01 42BLF02 42BLF03
Количество участков Участок 3
Количество поляков Поляки 8
Расклассифицированное напряжение тока VDC 24
Проектная скорость Rpm 4000

Расклассифицированное течение

 1,5 3,1 4,17
Расклассифицированный вращающий момент N.m 0,063 0,130 0,188
Расклассифицированная сила W 26 54 78
Пиковый вращающий момент mN.m 0,189 0,390 0,560
Пиковое течение Amps 4,5 9,3 12,5
Константа вращающего момента N.m/A 0,042 0,042 0,045
Длина тела mm 47 63 79
Вес Kg 0,30 0,45 0,60



24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm




Примечание ***: Продукты могут быть подгоняны вашей просьбой. Пожалуйста свяжитесь мы для получения более подробной информации.

*Products могут соответствовать коробке передач 36,42mm



ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ
ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG
ЗАЛА A ЖЕЛТЫЙ ЦВЕТ
HALLB ЗЕЛЕНЫЙ ЦВЕТ
HALLC СИНЬ
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ UL3265 22AWG
УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ




Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:



порошковые металлургии 36mm

Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16



1,2





3,5



 72% 32,4 173 2
1/20
1/25
1/53



2,5



 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117

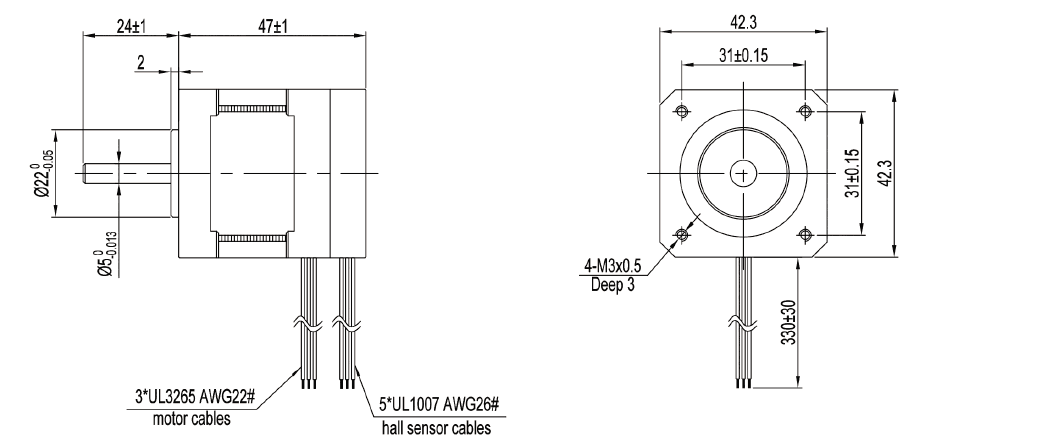

Механический размер

24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm



сплав цинка 36mm

Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка

Пористый

подшипники

 ≤45 ≤25 ≤100 ≤0.08 ≤0.4 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/12 0,3 1,0 81% 26,8 100 1





Механический размер

24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm





Из порошковых металлургий диаметра 42mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4,0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267



Механический размер

24v мотор 42mm коробки передач уменьшения Nema 17 безщеточный 1 216 коэффициент 0.66nm





Выбирать планетарную коробку передач

Выбирая планетарную коробку передач для вашего применения важно принять примечание;



Требуемые спецификации – вращающий момент, отрицательную реакцию, коэффициент etc применения необходимо принять в рассмотрение.



Окружающая среда – некоторые окружающие среды могут выйти коробка передач подверганный действию запылиться, грязь или влага поэтому важно для рассмотрения этого фактора и для того чтобы выбрать коробку передач с правильной защитой.



Космос – планетарные коробки передач доступны в различных размерах, если ограничиваемый космос доступный после этого более небольшая коробка передач можно использовать.
