Спецификации
Номер модели :
42BLY01A-002AG5
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
5000pcs/month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Безщеточный мотор коробки передач
Обматывая тип :
Звезда
Угол эффекта Холла :
Электрический угол 120°
Класс изоляции :
B
Температура окружающей среды :
-20℃~+50℃
Сопротивление изоляции :
DC 100MΩ Min.500VC
Диэлектрическая прочность :
600VAC 1 минута
Количество участков :
3
Отрицательная реакция на нулевой нагрузке (°) :
≤1.5
Уровень защиты :
IP40
Описание

42BLY01A-002AG5 мотор NEMA 17 безщеточный с планетарной коробкой передач 700 RPM



Мотор 42BLY01A с коробкой передач порошковых металлургий 36mm планетарной, общий вращающий момент выхода 0,16 Nm, скорость 700RPM, и 12 W. если вам нужен более высокий вращающий момент, то, вы можете выбрать более высокий коэффициент уменьшения. Вы можете выбрать от 3 уровней коэффициента уменьшения, которые мы также вызываем числом зубчатых переборов. Коэффициент первой стадии состоит из 1/4 и 1/5. Второй этап имеет коэффициенты 1/16, 1/20, 1/25. Пока третья ступень имеет 1/53, 1/62, 1/76, 1/94, 1/117. Более высокий коэффициент уменьшения приведет в меньшем быстродействии и более высоком вращающем моменте.



Электрическая спецификация

Часть мотора
Модель изготовления 42BLY01A-002AG5
Количество участков Участок 3
Количество поляков Поляки 4
Линия - к - сопротивление трубопровода ОМЫ 5
Номинальное напряжение VDC 24
Скорость нулевой нагрузки RPM 4800
Течение нулевой нагрузки Amps 0,25
Проектная скорость Rpm 3500±200
Расклассифицированный вращающий момент N.m 0,04
Пиковый вращающий момент N.m 0,12
Константа вращающего момента N.m/A 0,043
Задняя константа EMF V/kRPM 4,4
Длина тела mm 42
Вес Kg 0,3
СПЕЦИФИКАЦИИ С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
Расклассифицированный вращающий момент N.m 0,16
Проектная скорость Rpm 700±10%
Расклассифицированная сила W 12
КОЭФФИЦИЕНТ   5:1


*Products могут быть подгоняны особенным запросом.



Монтажная схема



ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG




ЗАЛА A ЖЕЛТЫЙ ЦВЕТ
HALLB ЗЕЛЕНЫЙ ЦВЕТ
HALLC СИНЬ
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ UL3265 22AWG


УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ

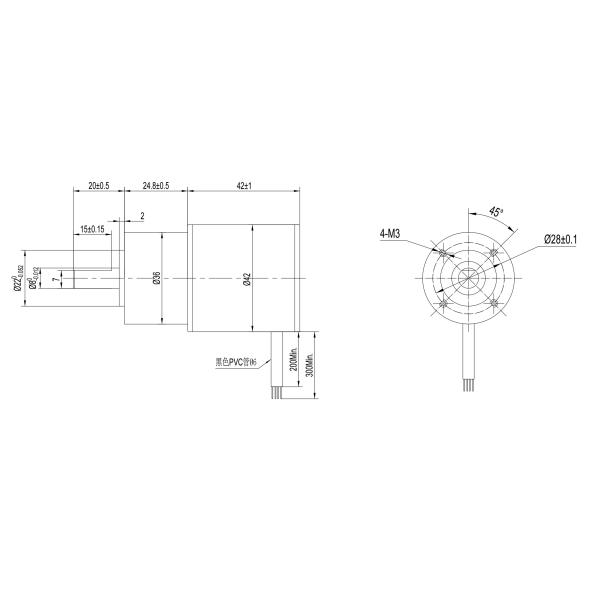

Механический размер

уменьшение 700 Rpm 0.12nm 42bly01a 002ag5 коробки передач Nema 17 42mm планетарное

Спецификация ЧАСТИ КОРОБКИ ПЕРЕДАЧ электрическая:



порошковые металлургии 36mm

Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16 1,2 3,5 72% 32,4 173 2
1/20
1/25
1/53 2,5 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117



Пресс-пригонка

уменьшение 700 Rpm 0.12nm 42bly01a 002ag5 коробки передач Nema 17 42mm планетарное



Собрание коробки передач

уменьшение 700 Rpm 0.12nm 42bly01a 002ag5 коробки передач Nema 17 42mm планетарное
