Спецификации
Номер модели :
42BYGHM
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
название продукта :
Мотор коробки передач шагать
Коробка передач спички :
36mm, 42mm
Точность шага :
± 5%
Повышение температуры :
℃ 80 максимальное
Сопротивление изоляции :
DC 100MΩ Min.500VC
Температура окружающей среды :
-20℃~+50℃
Диэлектрическая прочность :
500VAC 1 минута
Максимальная радиальная сила :
28N (20mm от переднего фланца)
Максимальная осевая сила :
10N
Носить на выходе :
подшипник рукава, пористый подшипник
Описание

42BYGHM dc stepper мотора шестерни ISO CE ROHS с коробкой передач 36mm или 42mm планетарной



Мотор NEMA 17 stepper может выбрать от коробки передач 36mm или 42mm. Коробка передач 36 mm имеет расквартировывая материал 2-- сплав порошковых металлургий и цинка. Расклассифицированный вращающий момент допуска коробки передач 42mm 10Nm и максимальный мгновенный вращающий момент допуска 30Nm.





Коробка передач сплава цинка 36mm более рентабельна. Этот коэффициент уменьшения коробки передач 1/12, расклассифицированный вращающий момент допуска 0.3Nm, и максимальный мгновенный вращающий момент допуска 1 Nm.





Спецификация ЧАСТИ МОТОРА электрическая:

МОДЕЛЬ УГОЛ ШАГА
(°/STEP)		 ПОДВОДЯЩИЙ ПРОВОД
(НЕТ)		 НАПРЯЖЕНИЕ ТОКА
(V)		 ТЕЧЕНИЕ
(A/PHASE)		 СОПРОТИВЛЕНИЕ
(Ω/PHASE)		 ИНДУКТИВНОСТЬ
(MH/PHASE)		 УДЕРЖАНИЕ ВРАЩАЮЩЕГО МОМЕНТА
(G.CM)		 ВЫСОТА МОТОРА
L (MM)		 ВЕС МОТОРА
(KG)
42BYGHM203 0,9 4 10 0,5 20 40 2100 34 0,20
42BYGHM213-07A 0,9 4 8 1 8,0 13 2200 34 0,20
42BYGHM607-16 0,9 4 2,6 1,7 1,5 3,2 3200 40 0,24
42BYGHM619-08 0,9 4 11,2 0,4 28 60 2800 40 0,24
42BYGHM805 0,9 4 3,5 1 3,5 7,6 3700 48 0,34
42BYGHM810 0,9 4 2,4 2,4 1,0 1,8 4800 48 0,34

*Products могут быть подгоняны особенным запросом.

*Products могут соответствовать коробке передач 36, 42mm

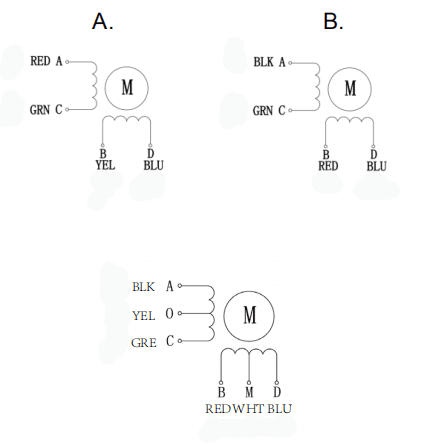

Монтажная схема
Небольшой зацепленный Stepper мотор с планетарной коробкой передач 36mm 42mm Nema 17 см 4,8 Kg
Механический размер
Небольшой зацепленный Stepper мотор с планетарной коробкой передач 36mm 42mm Nema 17 см 4,8 Kg

Спецификация КОРОБКИ ПЕРЕДАЧ электрическая:



Из порошковых металлургий диаметра 36mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипник рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 0,3 1,0 81% 24,8 145 1
1/5
1/16

1,2



3,5



 72% 32,4 173 2
1/20
1/25
1/53

2,5



 7,5 65% 41,9 213 3
1/62
1/76
1/94
1/117

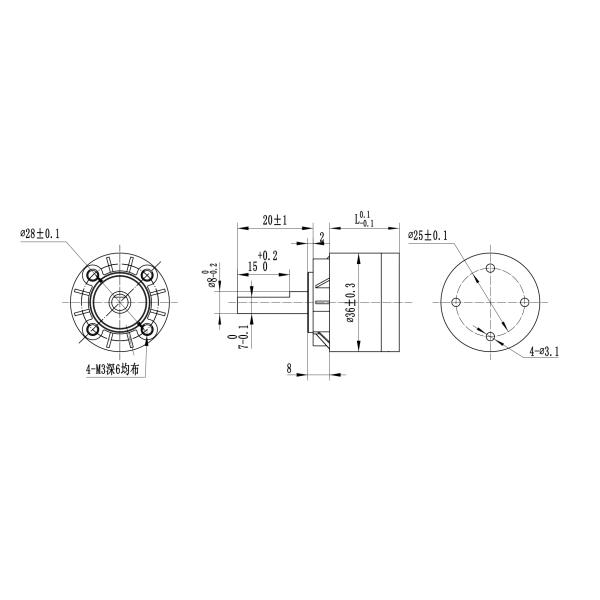

Механический размер



Небольшой зацепленный Stepper мотор с планетарной коробкой передач 36mm 42mm Nema 17 см 4,8 Kg







Из сплава цинка диаметра 36mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Сплав цинка

Пористый

подшипник

 ≤45 ≤25 ≤100 ≤0.08 ≤0.4 ≤1.5





Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/12 0,3 1,0 81% 26,8 100 1

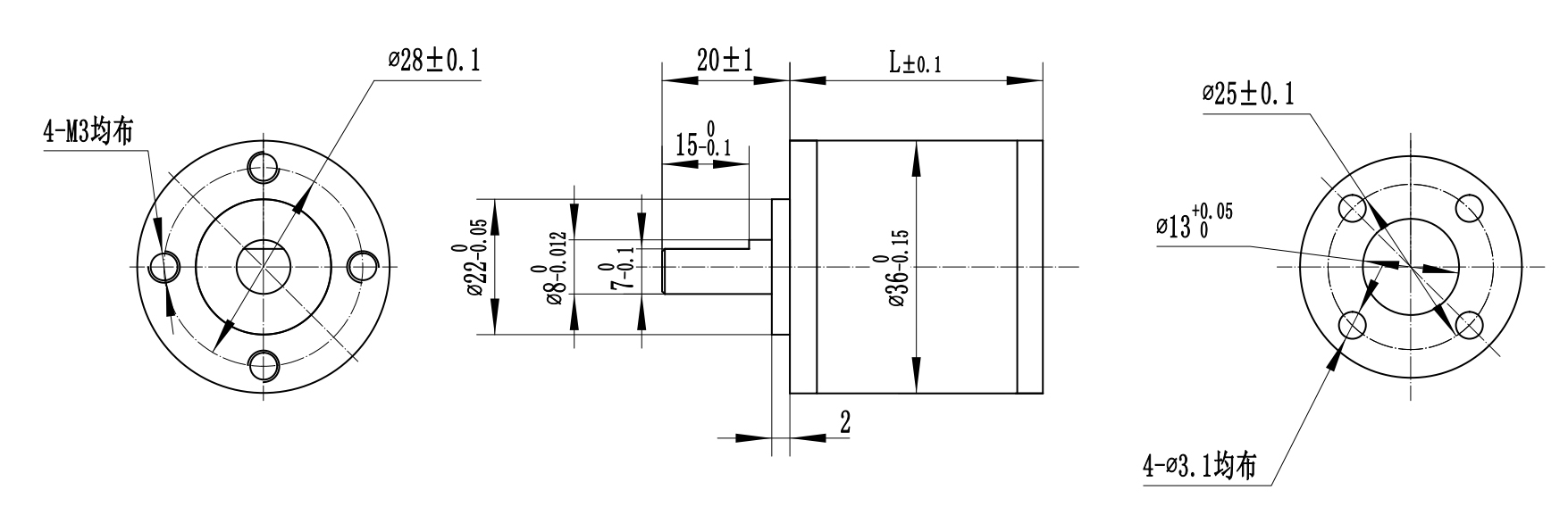

Механический размер

Небольшой зацепленный Stepper мотор с планетарной коробкой передач 36mm 42mm Nema 17 см 4,8 Kg





Из порошковых металлургий диаметра 42mm





Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипник рукава ≤120 ≤80 ≤500 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency% Длина (mm) Вес (g) Количество зубчатых переборов
1/4 1,0 3,0 81% 32,5 170 1
1/6
1/15 4,0 12 72% 46,3 207 2
1/18
1/25
1/36
1/54

8,0



25



65%



60,1



267



 3
1/65
1/90
1/112
1/155
1/216 10 30 65% 60,1 267



Механический размер

Небольшой зацепленный Stepper мотор с планетарной коробкой передач 36mm 42mm Nema 17 см 4,8 Kg



Планетарные шестерни немножко дорогие сравненные к традиционным шестерням. Однако, они гарантируют высокий ROI.

Дизайн довольно сложный thou они эффективны и все еще легкий для поддержания.

От этого, вы можете увидеть что планетарная коробка передач имеет много преимуществ.



повторимость 1.Increased: Своя большая скорость радиальная и надежность и робастность предложения аксиальной нагрузки, уменьшая рассогласование шестерни.

точность 2.Perfect: Большинств вращая угловая стабильность улучшает точность и надежность движения.

3. более малошумный уровень потому что более поверхностный контакт. Завальцовка гораздо мягче и скачки виртуально несуществующий.

стойкость 4.Greater: Должный к своим жесткости при кручении и лучшей завальцовке. Таким образом, достигана большая эффективность шестерни и гораздо ровнее деятельности.

хорошие уровни 5.Very эффективности: Планетарные редукторы предлагают большую эффективность

передача вращающего момента 6.Increased: С больше зубов в контакте, механизм может передать и выдержать больше вращающего момента. К тому же, он делает его в более равномерном образе.

многосторонность 7.Maximum: Свой механизм содержится в цилиндрической коробке передач, которую можно установить в почти любой космос.
