Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата
Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата
Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата
Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата
Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата
Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата
Спецификации
Номер модели :
57BL03B-040AG15
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 PCS/MONTH
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Безщеточный мотор коробки передач
Напряжение тока :
24/36/48 v
проектная скорость :
200±10%
коэффициент уменьшения :
1/15
Расклассифицированный вращающий момент :
1,9 Nm
Радиальная нагрузка (10mm от фланца) :
≤450N
Аксиальная нагрузка вала :
≤200N
Угол эффекта Холла :
Электрическое anglel 120°
Расклассифицированный вращающий момент допуска :
8 N.m
Максимальный мгновенный вращающий момент допуска :
25 N.m
Температура окружающей среды :
-20℃~+50℃
Сопротивление изоляции :
DC 100MΩ Min.500VC
Описание

Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата

Планетарный мотор коробки передач использован для автоматического автомата, функция двигает робототехнические оружия и комплектует вверх товары.

57BL03B-040AG15 использовало коробку передач порошковых металлургий, поэтому мотор имеют жизненный период длинной жизни и малошумное. Что может достигнуть 40dB работая.



Электрическая спецификация:

    Модель
Часть мотора 57BL03B-040AG15
Количество участков Участок 3
Количество поляков Поляки 4
Линия - к - сопротивление трубопровода ОМЫ 0,8
Номинальное напряжение VDC 24
Проектная скорость Rpm 3000±200
Расклассифицированный вращающий момент N.m 0,18
Константа вращающего момента N.m/A 0,057
Задняя константа EMF V/kRPM 5,9
Вес Kg 0,56
СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
Расклассифицированный вращающий момент N.m 1,9
Проектная скорость Rpm 200±10%
Длина тела mm 124
Сила W 40
КОЭФФИЦИЕНТ   15:1

*Products могут быть подгоняны особенным запросом.

Электрические данные серий 57BL03B следующим образом:



Номер детали мотора

57BL03B-series

 Напряжение тока Скорость Коэффициент уменьшения Коробка передач
Расклассифицированный вращающий момент допуска (Nm)		 Коробка передач
Максимальный мгновенный вращающий момент допуска		 Поляки Участок
  24V 750RPM 4 2 6 4 3
  500RPM 6 2 6
57BL03B-040AG15 200RPM 15 8 25
  167RPM 18 8 25
  115RPM 26 8 25
  63RPM 48 16 50
  45RPM 66 16 50

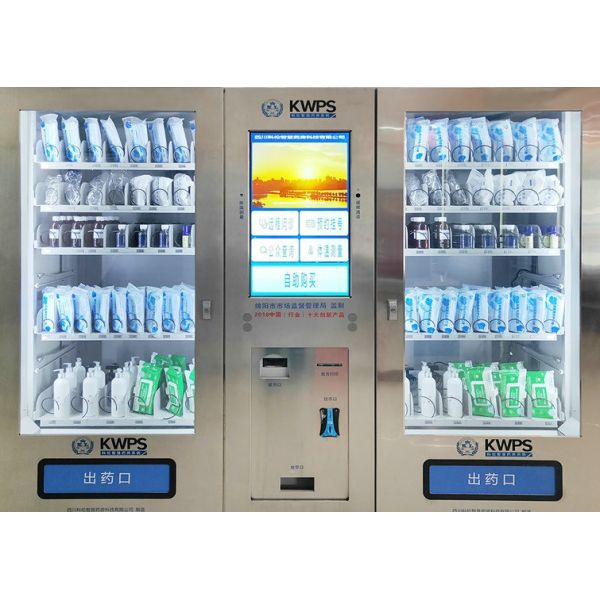

Применение продукта

Автоматический мотор коробки передач автомата

Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата

Монтажная схема

ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ
ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG
ЗАЛА A ЖЕЛТЫЙ ЦВЕТ
ЗАЛА B ЗЕЛЕНЫЙ ЦВЕТ
ЗАЛА C СИНЬ
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ UL1015 20AWG
УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ

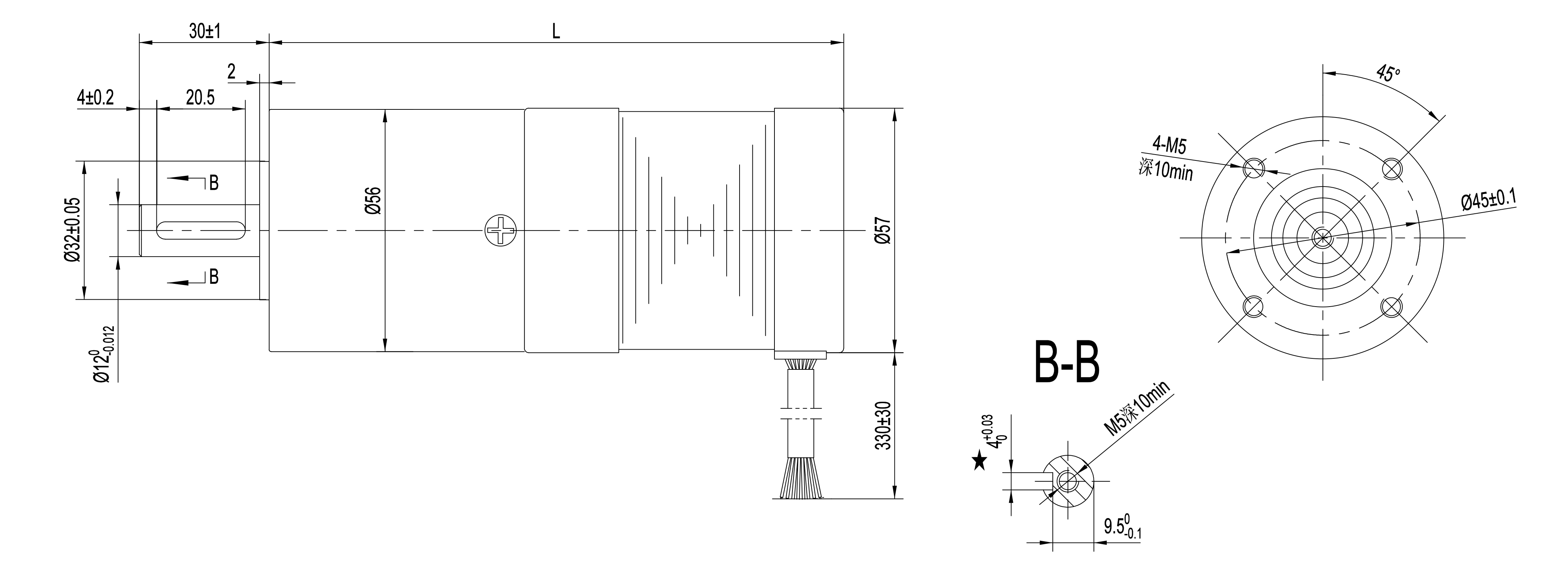

Механический размер

Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата



Вы можете выбрать различную коробку передач от:



Из порошковых металлургий диаметра 56mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5



Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 2,0 6,0 81% 41,3 491 1
1/6
1/15 8,0 25 72% 59,6 700 2
1/18
1/26
1/47 16 50 72% 59,6 700 2
1/66



Механический размер



Мотор 57BL03B-040AG15 шестерни Nema23 безщеточный 24V 200RPM BLDC для автомата
