Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач
Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач
Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач
Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач
Спецификации
Номер модели :
57BL03B-041AG26
Место происхождения :
КИТАЙ
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
5000pcs/Month
Срок поставки :
28-31
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Мотор коробки передач безщеточный
Напряжение тока :
24 v
Проектная скорость :
3000± 200 RPM
Расклассифицированный вращающий момент :
0,18 N.m
коэффициент уменьшения :
1/26
Сопротивление :
0,8 ОМА
Класс изоляции :
B
Температура окружающей среды :
-20℃~+50℃
Сопротивление изоляции :
DC 100MΩ Min.500VC
Обматывая тип :
Звезда
Диэлектрическая прочность :
AC 500V 1 минута
Описание

Безщеточный мотор 57BL03B-041AG26 NEMA23 24v 0.8ohms ориентированные на заказчика 57mm*57mm коробки передач



Hetai гордится на своих возможностях научных исследований и разработки. С поддержкой профессиональных лабораторий и опытных техников, Hetai выигрывало 13 общего назначения патенты и награды как высокотехнологичные награды предприятия.



Безщеточный мотор коробки передач передразнивает планетарную систему вращения, приводы вала входного сигнала центральная шестерня, также известная как шестерня солнца, которая после этого поворачивает окружающие шестерни, также известные как шестерни планеты. Они также отличают очень компактом, дизайном низко-веса в их шестернях Class.planetary использованы как редукторы скорости. Они использованы для того чтобы замедлить моторы и увеличить вращающий момент. Вращающий момент работая сила машины.



Электрическая спецификация:



    Модель
Часть мотора   57BL03B-041AG26
Линия - к - сопротивление трубопровода ОМЫ 0,8
Номинальное напряжение VDC 24
Скорость вращения на холостом ходе Rpm 4000
Течение нулевой нагрузки Apms 0,6
Проектная скорость Rpm 3000± 200
Расклассифицированный вращающий момент N.m 0,18
Константа вращающего момента N.m/A 0,057
Задняя константа EMF V/kRPM 5,9
Класс изоляции   B
СПЕЦИФИКАЦИИ МОТОРА С ПЛАНЕТАРНОЙ ШЕСТЕРНЕЙ
Расклассифицированный вращающий момент N.m 3,3
Проектная скорость Rpm 115± 10%
Коэффициент   26:1



*Products могут быть подгоняны особенным запросом.



Монтажная схема



ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ







UL1007 26AWG




ЗАЛА A ЖЕЛТЫЙ ЦВЕТ
ЗАЛА B ЗЕЛЕНЫЙ ЦВЕТ
ЗАЛА C СИНЬ
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ





UL1015 20AWG


УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ

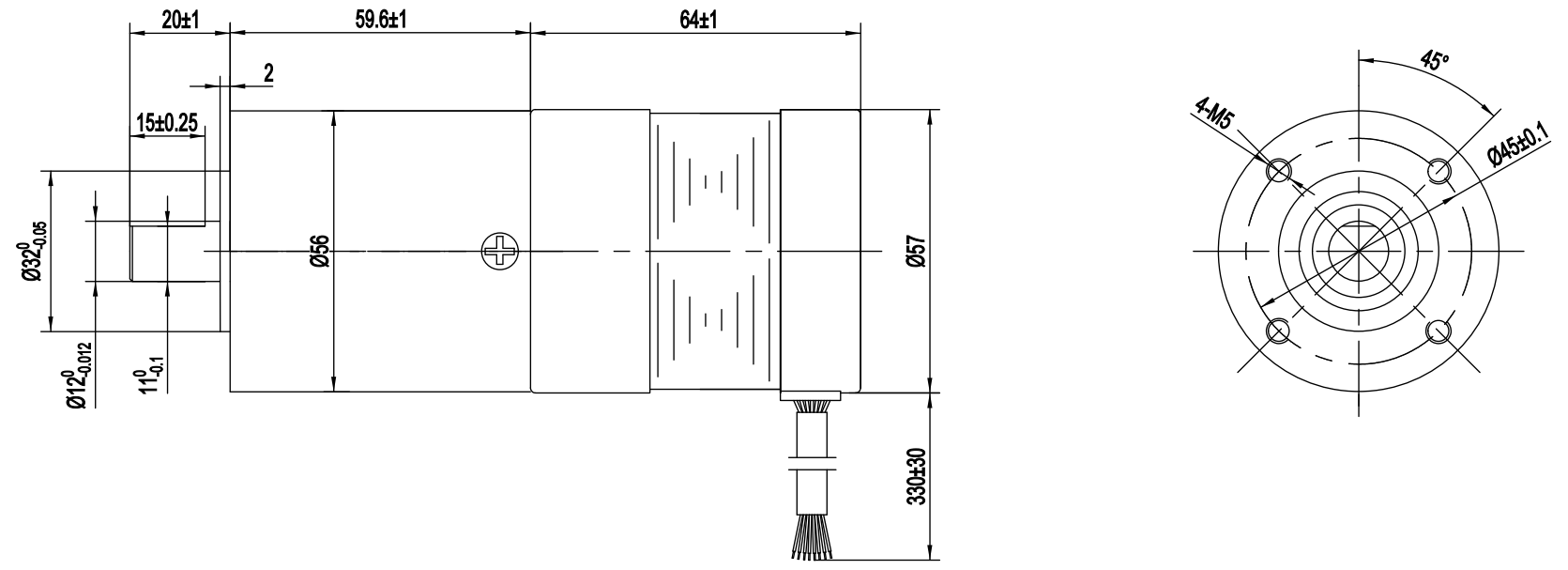

Механический размер



Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач

Планетарная коробка передач 56mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии Шарикоподшипники ≤450 ≤200 ≤1000 ≤0.03 ≤0.1 ≤1.5





Количество поездов коробки передач

 1 2
Коэффициент уменьшения



1/6



 1/15,1/18,1/26,1/47,1/66
Длина (mm)



41,3



 59,6
Вес (g)



491,0



 700,0


Механический размер



Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач



Другой коэффициент коробки передач



МОТОР NEMA 23 БЕЗЩЕТОЧНЫЙ МОЖЕТ СООТВЕТСТВОВАТЬ ПОСЛЕ КОРОБКИ ПЕРЕДАЧ



Планетарная коробка передач 36mm
Коэффициент уменьшения Мгновенная позволяемая нагрузка (Nm) Длина (mm) Количество зубчатых переборов
1/4 1,0 24,8 1
1/5
1/16 3,5 32,4 2
1/20
1/25
1/53 7,5 41,9 3
1/62
1/76
1/94
1/117



Планетарная коробка передач 42mm
Коэффициент уменьшения Мгновенная позволяемая нагрузка (Nm) Длина (mm) Количество зубчатых переборов
1/4 3,0 32,5 1
1/6
1/15 12 46,3 2
1/18
1/25
1/36
1/54 25 60,1 3
1/65
1/90
1/112
1/155
1/216 30 60,1 3





Сертификат



Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач

Отчет о Stepper мотора ROHS

Дата: 9-ое июня 2021

Отчет о мотора ROHS BLDC

Дата: 9-ое июня 2021

 Cetificate CE
Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач
IATF 16949: 2016
Действительный до: 2-ое июня 2024
ISO 9001: 2015
Действительный до: 2-ое июня 2024





ОБОРУДОВАНИЕ ИЗГОТОВЛЕНИЯ



Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач



ЦЕНТР CNC                                     МОЛОТЬ РОТОРА                            СВАРЩИК ПЯТНА ЛАЗЕРА

КРУГ ВЫХОДА



Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач



АВТОМАТИЧЕСКОЕ С НЕСКОЛЬКИМИ ГОЛОВКАМИ             АВТОМАТИЧЕСКОЕ С НЕСКОЛЬКИМИ ГОЛОВКАМИ                МАШИНА ЗАМОТКИ

МАШИНА ЗАМОТКИ                         МАШИНА ЗАМОТКИ



Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач



            АВТОМАТИЧЕСКИЙ                                       СБОРОЧНЫЙ КОНВЕЙЕР                               СБОРОЧНЫЙ КОНВЕЙЕР

СБОРОЧНЫЙ КОНВЕЙЕР



Package&Delivery



Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач

Ориентированный на заказчика безщеточный мотор NEMA23 24v 0.8ohms 57mm*57mm коробки передач



вопросы и ответы



1.Are вы фабрика?

Да, мы фабрика. Наше фирменное наименование Hetai известный микро- изготовитель мотора на больше чем 20 лет внутри
Китай. Главный продукт включая гибридный stepper мотор, безщеточный мотор DC, мотор сервопривода и планетарную коробку передач.

2. Вы имеете другую информацию о возможностях контактов?
Да, пожалуйста отправьте нас по электронной почте: info@ht-motor.com 3. Как можем мы получить ваш каталог?
Пожалуйста посетите под вебсайтом для того чтобы загрузить его: https://new.ht-motor.net/index.php?m=content&c=index&a=lists&catid=136

образец теста 3.Can i?
Да, образцы и перевозка поручены.

4.Can я получить подгонянный продукт?
Конечно, все продукты можно подгонять основанный в особенном запросе.

5.How вы грузите товары?
Мы нормально грузим товары срочным (DHL/UPS/FEDEX/TNT), морским путем и самолетом, также для того чтобы принять товароотправителя перевозки.

6. Что условия оплаты?
T/T (банковский трансфер), PayPal (0,5% обязанности) PayPal, заказ обеспечения ALIBABA принимают

7. Это ваша окончательная цена? Смог я иметь скидку?
Наша цена цена по прейскуранту завода-изготовителя. Если вы имеете большое количество, то мы можем обсудить о скидке.

8.What гарантия для ваших продуктов?
Наша гарантия на один год. Если любые качественные проблемы произошли на нашей стороне в это время, то мы примем на грузя цену и замену. пожалуйста повреждение примечания причиненное неправильной пользой продукта не предусматривано гарантией.
