коробки передач мотора 24V 300RPM 22BL202AG16 шестерни 0.87inch мотор безщеточной BLDC безщеточный
коробки передач мотора 24V 300RPM 22BL202AG16 шестерни 0.87inch мотор безщеточной BLDC безщеточный
коробки передач мотора 24V 300RPM 22BL202AG16 шестерни 0.87inch мотор безщеточной BLDC безщеточный
коробки передач мотора 24V 300RPM 22BL202AG16 шестерни 0.87inch мотор безщеточной BLDC безщеточный
Спецификации
Номер модели :
22BL202AG16
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 PCS/MONTH
Срок поставки :
25 ДНЕЙ
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Безщеточный мотор коробки передач
Напряжение тока :
24V
проектная скорость :
300±10%
коэффициент уменьшения :
1/16
Расклассифицированный вращающий момент :
0,25 Nm
Радиальная нагрузка (10mm от фланца) :
≤35N
Аксиальная нагрузка вала :
≤15N
Высота мотора :
69 Mm
Толкнутая игра вала :
≤0.4
Сила выхода :
7.9W
Температура окружающей среды :
-20℃~+50℃
Вес мотора :
0,65 кг
Описание

коробки передач мотора 22BL202AG16 шестерни 0.87inch мотор безщеточной 24V 300RPM 0.23N.M BLDC безщеточный



Преимущества безщеточного мотора коробки передач малошумный стабилизированный компакт представления в томе. Это микро- мотор.

22BL202AG16 конструировано для большого количества энергии входного сигнала которое благоприятный к безшовному соединению с другими приборами шестерни. Для обеспечения самой лучшей и эффективной шестерни цепляя, только точно конструировал планетарные коробки передач смогите сделать ее.



Электрическая спецификация:

    Модель
Часть мотора 22BL202AG16
Коэффициент 1:16
Диаметр коробки передач 22
Количество участков Участок 3
Количество поляков Поляки 4
Расклассифицированное напряжение тока VDC 24
Расклассифицированный вращающий момент N.m 0,25
Проектная скорость Rpm 300
RatedCurrent Amps 0,6
Сила выхода Ватты 7,9
Высота мотора mm 101,4
Вес мотора Kg 0,65

*Products могут быть подгоняны особенным запросом.



Монтажная схема

ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ
ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1332 28AWG
ЗАЛА A БРАУН
ЗАЛА B БЕЛИЗНА
ЗАЛА C ПУРПУР
GND ЧЕРНОТА
УЧАСТОК A ЖЕЛТЫЙ ЦВЕТ
УЧАСТОК B ЗЕЛЕНЫЙ ЦВЕТ
УЧАСТОК C СИНЬ
NTC АПЕЛЬСИН

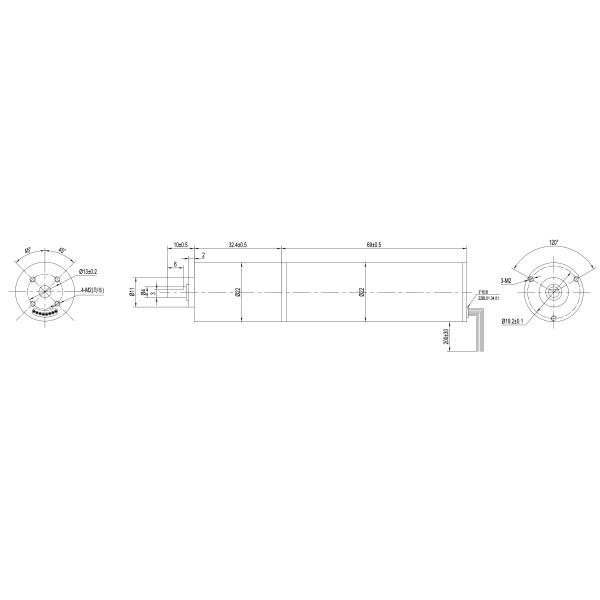

Механический размер

коробки передач мотора 24V 300RPM 22BL202AG16 шестерни 0.87inch мотор безщеточной BLDC безщеточный

Вы можете выбрать различную коробку передач от:



Из порошковых металлургий диаметра 22mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤35 ≤15 ≤80 ≤0.08 ≤0.4 ≤1.5

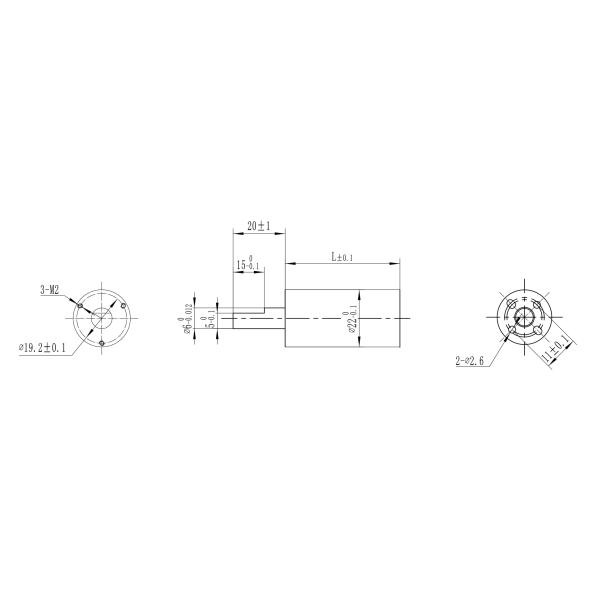

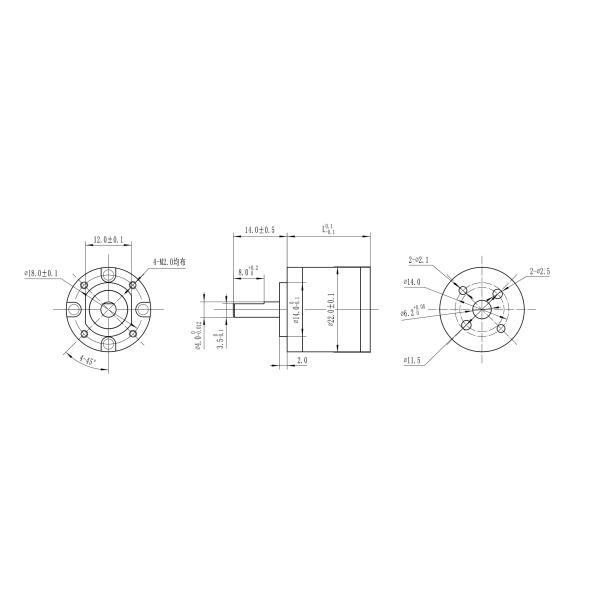

Механический размер



коробки передач мотора 24V 300RPM 22BL202AG16 шестерни 0.87inch мотор безщеточной BLDC безщеточный

Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/4 0,1 0,3 81% 13,9 29 1
1/4.75
1/16
1/19 0,4 1,2 72% 32,4 52 2
1/22
1/26
1/76 0,8 2,5 75% 43,9 73 3
1/88
1/104
1/121
1/144



коробки передач мотора 24V 300RPM 22BL202AG16 шестерни 0.87inch мотор безщеточной BLDC безщеточный

Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/104 0,4 1,2 65% 22,5 30 3
