Nema11 планетарный мотор 3.4W коробки передач 12V 40.5mm с коробкой передач 28BL01AG14
Nema11 планетарный мотор 3.4W коробки передач 12V 40.5mm с коробкой передач 28BL01AG14
Спецификации
Номер модели :
28BL01AG14
Место происхождения :
Китай
Количество минимального заказа :
50
Условия оплаты :
L/C, D/P, T/T, западное соединение, MoneyGram
Способность поставки :
10000 ПК/месяц
Срок поставки :
25 дней
Упаковывая детали :
Коробка с внутренней коробкой пены, паллетом
Название продукта :
Безщеточный мотор коробки передач
Напряжение тока :
12
проектная скорость :
214±10%
коэффициент уменьшения :
1/14
Расклассифицированный вращающий момент :
0,15 Nm
Сопротивление изоляции :
100MΩ Min.500 VDC
Класс изоляции :
B
Высота мотора :
40,5 Mm
Толкнутая игра вала :
≤0.4
Сила выхода :
3.4W
Отрицательная реакция на нулевой нагрузке :
≤1.5°
Вес мотора :
0,25 kg
Описание

Nema11 планетарный мотор 3.4W коробки передач 12V 40.5mm с коробкой передач 28BL01AG14



Потому что более поверхностный контакт. Скроллинг гораздо мягче, и почти никакие скачки. Настолько малошумно в планетарной коробке передач motor.28BL01AG14 один вид мини моторов. Ключевой аспект для обеспечения эффективности что планетарная коробка передач имеет низкую инерцию и высокую передачу вращающего момента. Выбор планетарной коробки передач с правильными спецификациями надежный путь улучшить эффективность любой механической системы.

Электрическая спецификация:

  Модель
Часть мотора 28BL01AG14 28BL02AG30 28BL03AG64
Коэффициент 1:14 1:30 1:64
Диаметр коробки передач 28 28 28
Количество участков Участок 3 3 3
Количество поляков Поляки 4 4 4
Расклассифицированное напряжение тока VDC 12 24 24
Расклассифицированный вращающий момент N.m 0,15 0,65 2
Проектная скорость Rpm 214 100 46
RatedCurrent Amps 0,9 1 2
Сила выхода Ватты 3,4 6,8 9,6
Высота мотора mm 40,5 53 78
Вес мотора Kg 0,25 0,31 0,36

*Products могут быть подгоняны особенным запросом.



Монтажная схема

ЭЛЕКТРИЧЕСКАЯ ТАБЛИЦА СОЕДИНЕНИЯ
ФУНКЦИЯ ЦВЕТ
+5V КРАСНЫЙ ЦВЕТ UL1007 26AWG
ЗАЛА A ЗЕЛЕНЫЙ ЦВЕТ
ЗАЛА B СИНЬ
ЗАЛА C БЕЛИЗНА
GND ЧЕРНОТА
УЧАСТОК A АПЕЛЬСИН
УЧАСТОК B ЖЕЛТЫЙ ЦВЕТ
УЧАСТОК C БРАУН

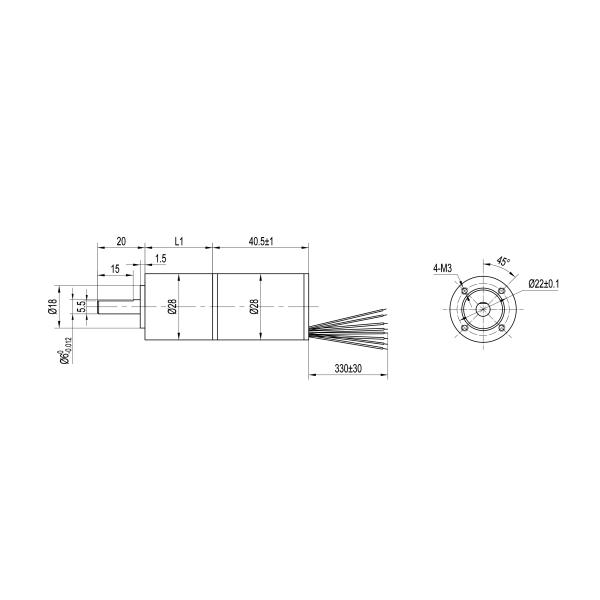

Механический размер

Nema11 планетарный мотор 3.4W коробки передач 12V 40.5mm с коробкой передач 28BL01AG14

Вы можете выбрать различную коробку передач от:



Из порошковых металлургий диаметра 28mm



Расквартировывать материал Носить на выходе Радиальная нагрузка (10mm от фланца) n Аксиальная нагрузка вала (n) Сила пресс-пригонки вала максимальная (n) Радиальная игра вала (mm) Толкнутая игра вала (mm) Отрицательная реакция на нулевой нагрузке (°)
Порошковые металлургии подшипники рукава ≤80 ≤30 ≤200 ≤0.03 ≤0.4 ≤1.5



Планетарные тип коробки передач 28 квадратный
Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/3 0,2 0,6 81% 28,5 105 1
1/6
Планетарные тип коробки передач 28 круглый
Коэффициент уменьшения Расклассифицированный вращающий момент допуска (Nm) Максимальный мгновенный вращающий момент допуска (Nm) Efficiency%

Длина

L

(mm)

 Вес (g) Количество зубчатых переборов
1/14 0,5 1,5 72% 29,8 92 1
1/30
1/64 1,8 5 65% 40 105 1
1/107
