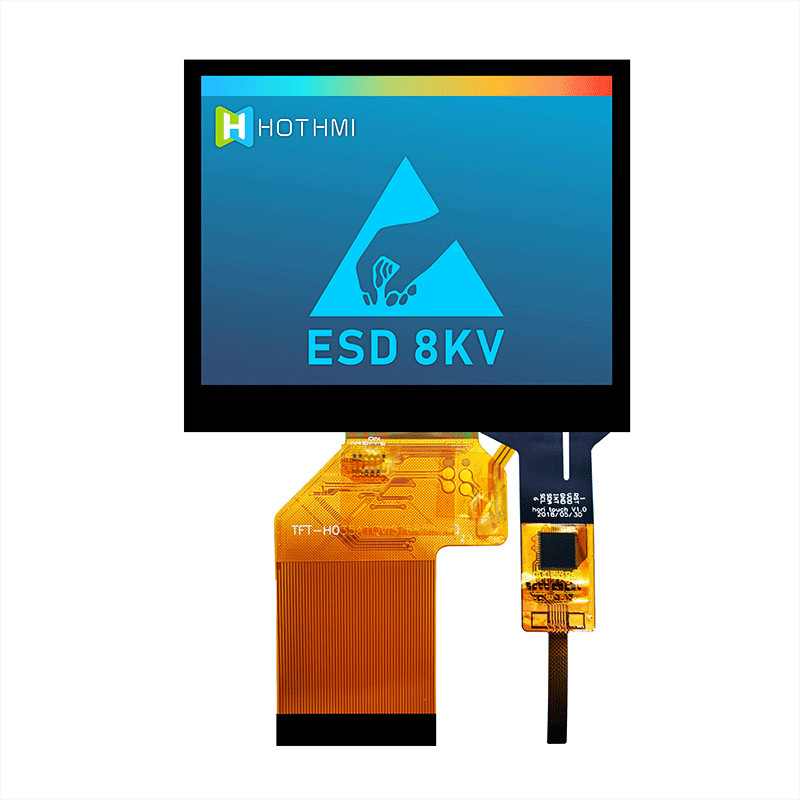

3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
3,5 сенсорная панель 320x240 LCD TFT для монитора Pcap инструментирования корабля
Спецификации
Номер модели :
TFT-H035A1QVIST6C54
Место происхождения :
Dongguan, Китай
Описание

3,5" TFT экран 320x240/TFT-H035A1QVIST6C54 TFT LCD касания Screen/3.5»


Параметры продукта


Тип продукта - ландшафт TFT

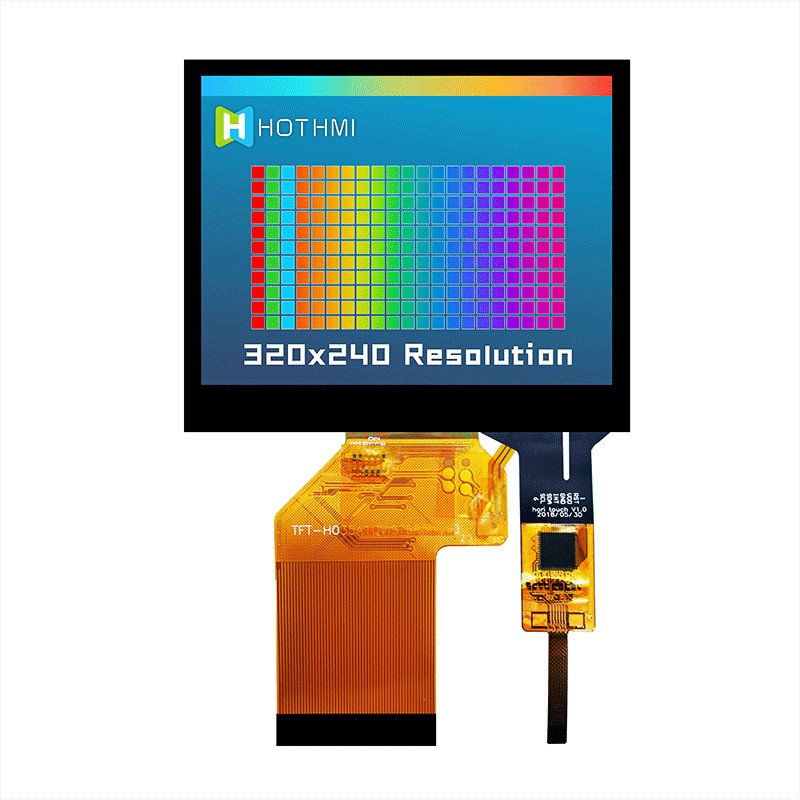

Содержание дисплея - 320x240

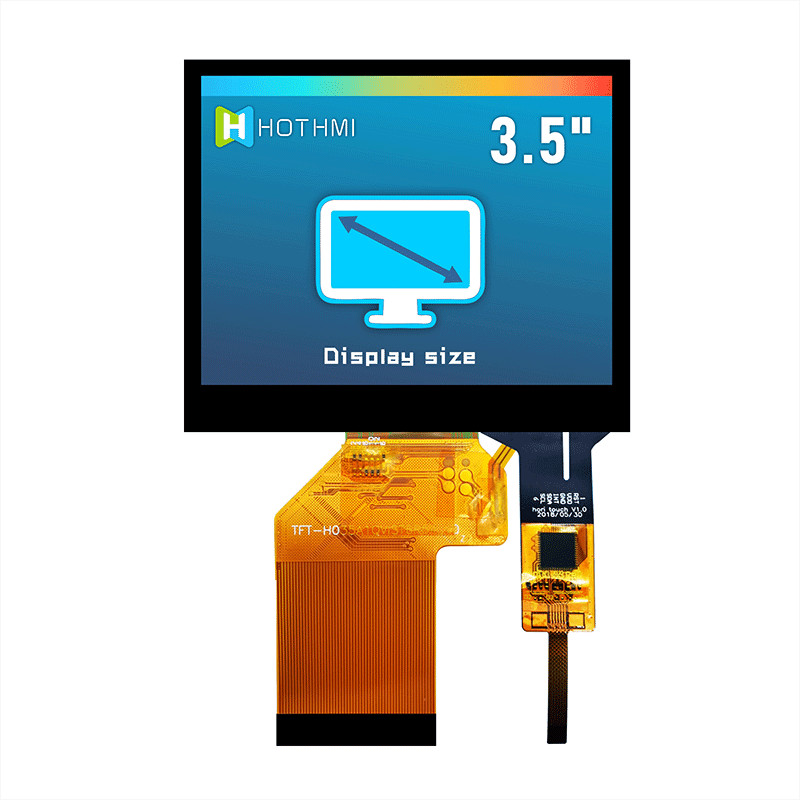

Размеры дисплея (mm) - 3,5"
Перспектива - полная перспектива

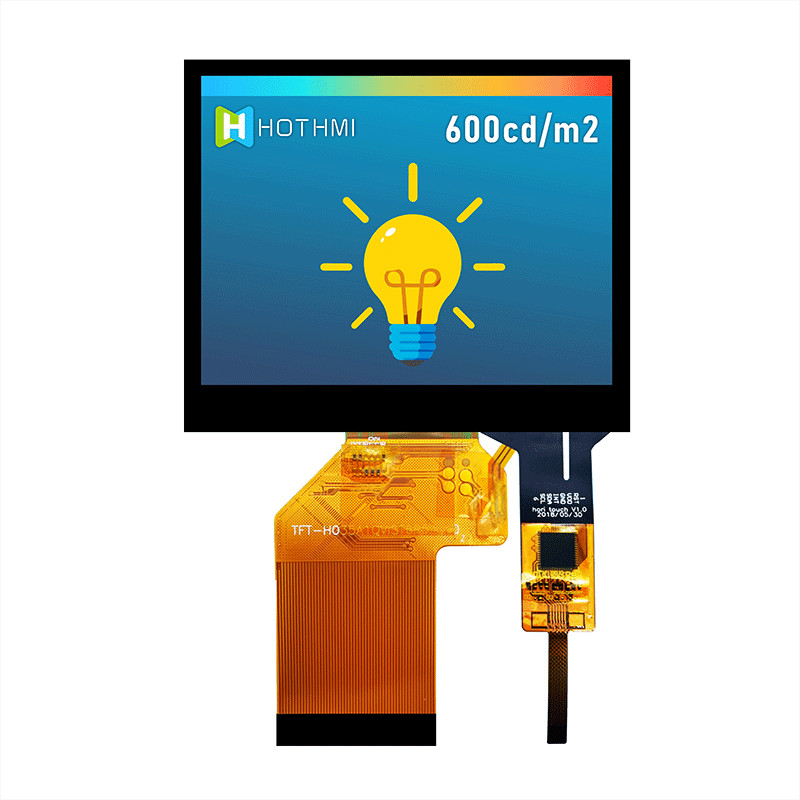

Осветите яркость контржурным светом - 600cd/m2
Секретный номер метода соединения - FPC-54PIN

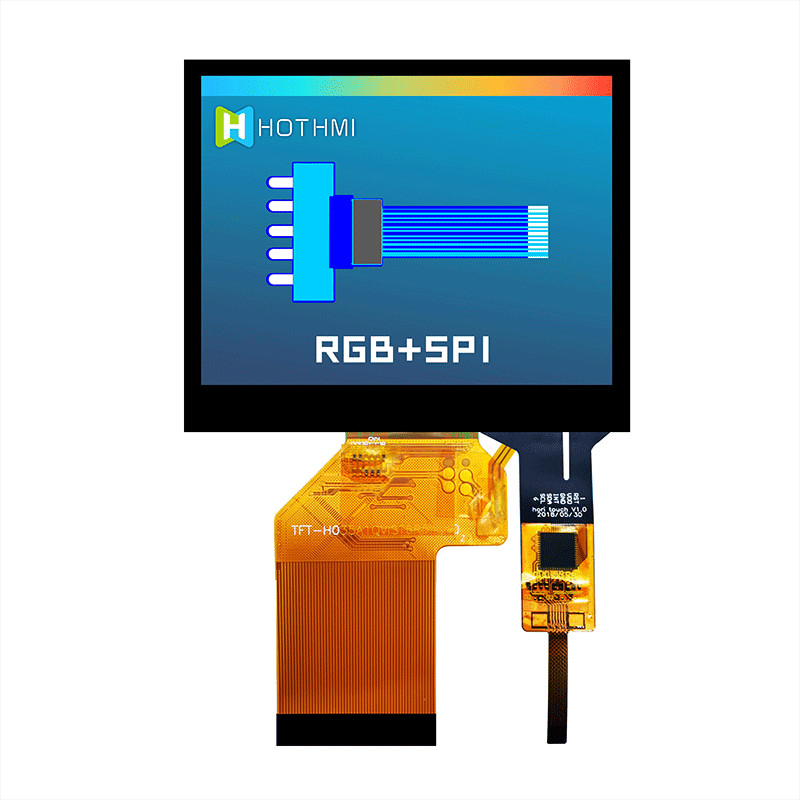

Интерфейс - RGB+SPI
Особенные инструкции - TTL8/24-BIT
Работая температура - (- 30~85℃)
Подача напряжения - 3.3v

Общая особенность:

Деталь Стандартное значение Блок
Размер дисплея 3,5" --
Количество пикселов 320 (h) x3 (RGB) x240 (v) --
Активная область 70,08 (h) x52.56 (v) mm
Размер плана LCM 76,84 (H) ×63.84× 4,65 (V) mm
Осматривая направление Полный час -
Интерфейс LCM 8/24-bit RGB с 3 проводом SPI -
Водитель IC LCM ST7272A -
Напряжение тока водителя LCM VCI=2.8V V
Осветите контржурным светом Белое СИД -

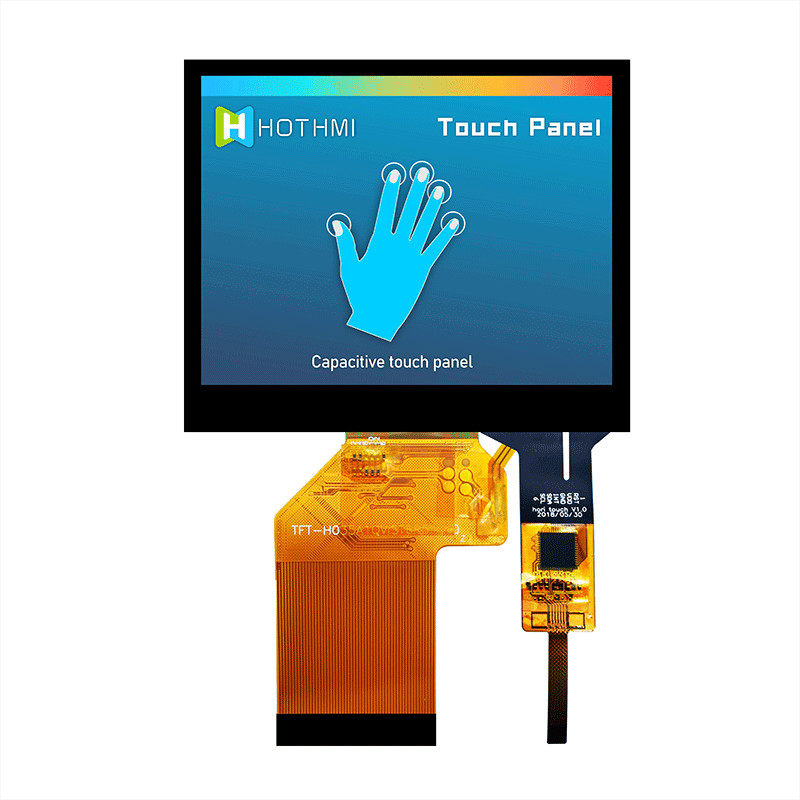

Сенсорная панель С сенсорной панелью -

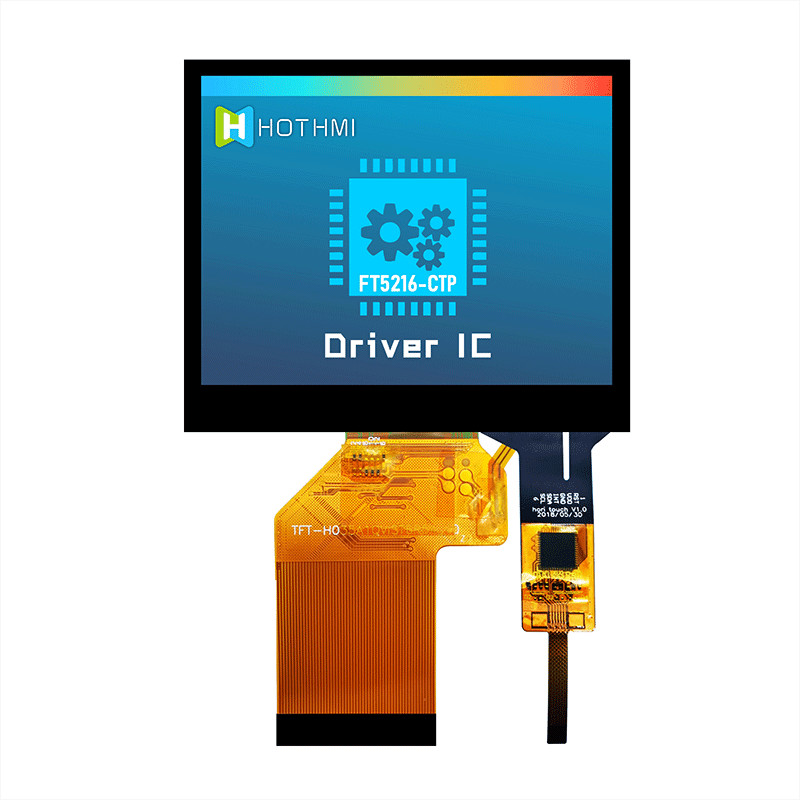

Водитель IC CTP FT5216 -
Напряжение тока водителя CTP VDD=3.3 V
Напряжение тока I/O цифров CTP VDD=3.3 V
Температура деятельности -30~85 ℃
Температура хранения -40~85 ℃

Описание Pin

Pin НЕТ. Символ Описание
1,2 LED_K Катод СИД
3,4 LED_A Анод СИД
5 RTP_YU Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
6 RTP_XR Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
7 NC Никакой соединитесь
8 RESX LCM переустановило Pin.

9

SPI_CS

* штырь входного сигнала обломока отборный («низкий уровень» позволяет).

* если не использованный, пожалуйста зафиксируйте этот штырь на VCI.

10

SPI_SCL

* в режиме SPI, этот штырь использован как SCL.

* если не использованный, пожалуйста позвольте этому штырю открытому.

11

SPI_SDA

* штырь вход-выхода интерфейса SPI.

* если не использованный, пожалуйста позвольте этому штырю открытому.
12-19 DB0-DB7 Голубая шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
20-27 DG0-DG7 Зеленые данные bus.DG [7:0] использованы в 8-разрядном интерфейсе RGB.
28-35 DR0-DR7 Красная шина данных. Если не использованный, пожалуйста зафиксируйте этот штырь на GND.
36 HSD Сигнал строчной синхронизации, дефолт отрицательная полярность.
37 VSD Вертикальный синхронизируя входной сигнал для интерфейса RGB.
38 PCLK Штырь входного сигнала часов пиксела.
39,40 NC Никакой соединитесь
41,42 VCI Сетноая-аналогов сила
43 RTP_YD Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
44 RTP_XL Сопротивляющийся штырь функции TP. Если не использованный, позвольте этому штырю открытому.
45-51 NC Никакой соединитесь
52 ВЕРТЕП Ввод данных позволяет. Доступ дисплея позволен когда DE «h».
53,54 GND Земля

Описание Pin CTP

Pin НЕТ. Символ Описание
1 VSS Земля
2 VDD Напряжение тока электропитания
3 SCL Входной сигнал часов
4 VSS Земля
5 SDA Ввод данных и выход
6 VSS Земля
7 /RST Внешний возврат, активный низкий уровень
8 БОДРСТВОВАНИЕ Запрос пробуждения от хозяина
9 INT Запрос прерывания к хозяину
10 VSS Земля

Характер продукции

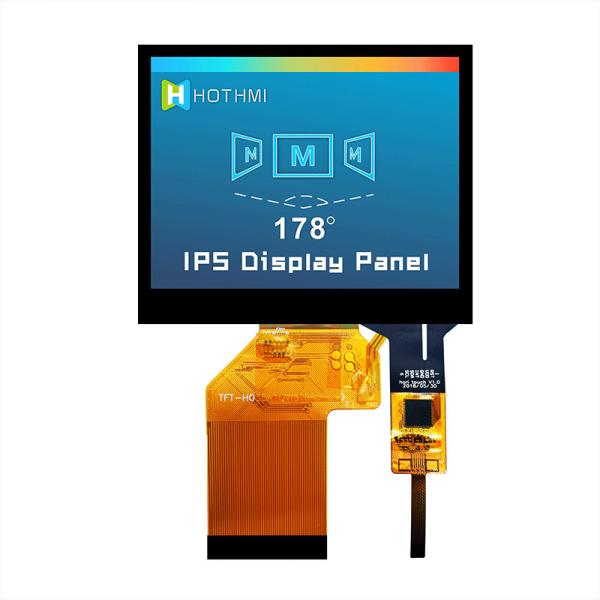

Характер продукции TFT-H035A1QVIST6C54 3,5 монитор IPS TFT-LCD температуры дюйма широкий с запроектированным емкостным экраном касания с разрешением пикселов 320x240. Модуль имеет встроенного водителя IC ST7272A и поддерживает интерфейс RGB+SPI. TFT-H035A1QVIST6C54 принимает выведенную панель IPS, которая имеет преимущество более широкого угла наблюдения: 80/right: 80/up: 80/down: 80 градусов (типичный), 600:1 фактора контрастности (типичное), значение nits яркости 600 (типичное)), панель слепимости, коэффициент сжатия 4:3. Интерфейс поддержки I2C и функция мультитач. Модель H035A1 отличает запроектированной емкостной сенсорной панелью (CTP). Подача напряжения (VCC) TFT-H035A1QVIST6C54 3.0V к 3.6V, с типичным значением 3.3V. Она может работать на температурах от -30°C к +85°C и температурах хранения от -30°C к +85°C.

Ключевое слово поиска: tft 3,5, tft 3,5", 3,5 tft lcd, 3,5" tft lcd, tft lcd 3,5 дюймов, tft lcd 3,5, дисплей 3,5 tft, 3,5" дисплей tft, дисплей tft 3,5 дюймов, дисплей 3,5 tft, дисплей 3,5" tft

3,53,53,53,53,53,53,53,53,53,5

3,5

TFT-H035A1QVIST6C54-CTP.pdf
