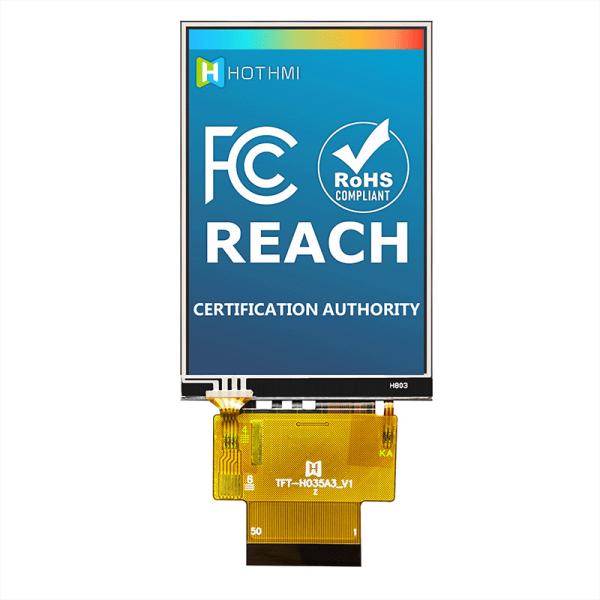

Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный
Спецификации
Номер модели :
TFT-H035A3HVIST4R50
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Описание

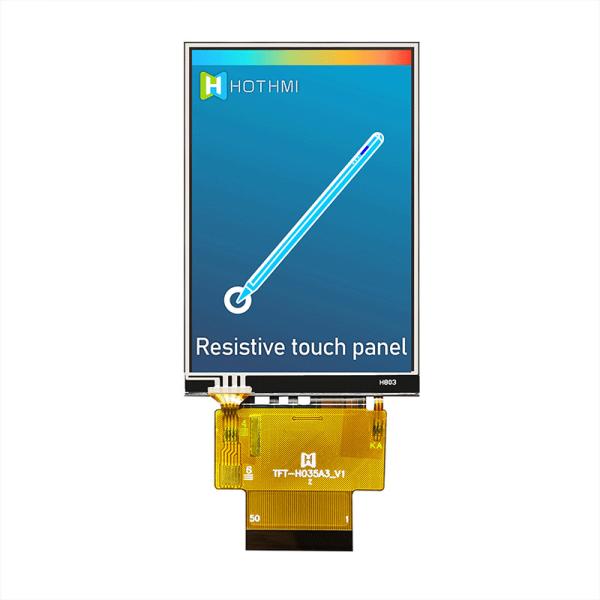

3,5 модуль дюйма TFT LCD с сопротивляющимся касанием Panel/320x480 Pixels/TFT-H035A3HVIST4R50

Параметры продукта

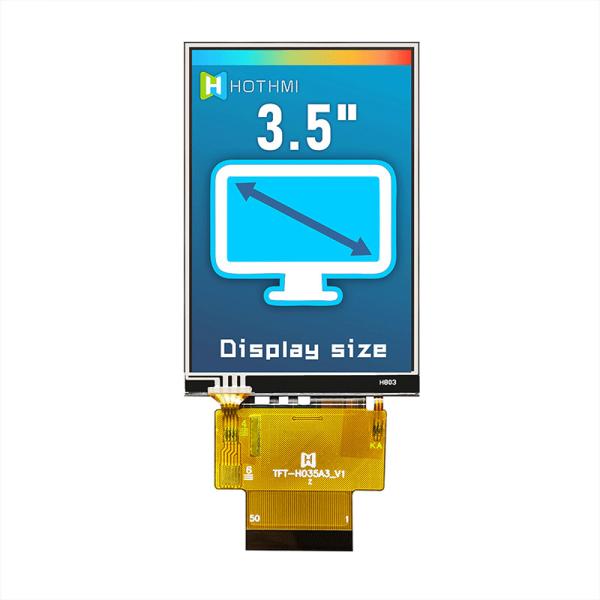

Размер дисплея - 3,5"
Перспектива - полная перспектива

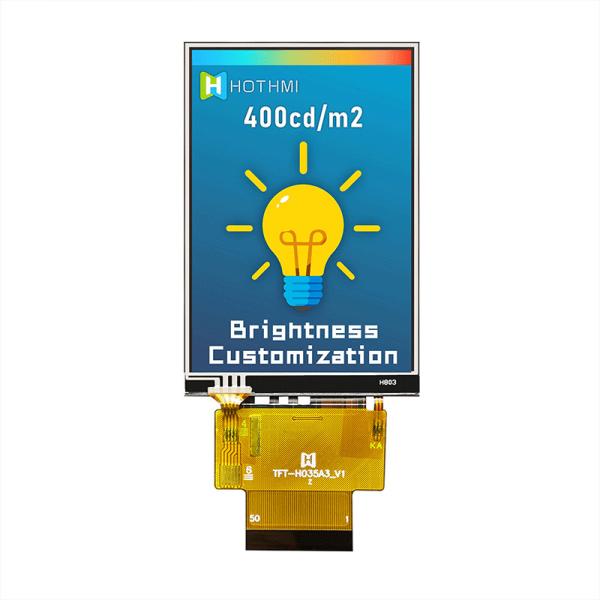

Осветите яркость контржурным светом - 500cd/m2
Секретный номер метода соединения - FPC-50PIN

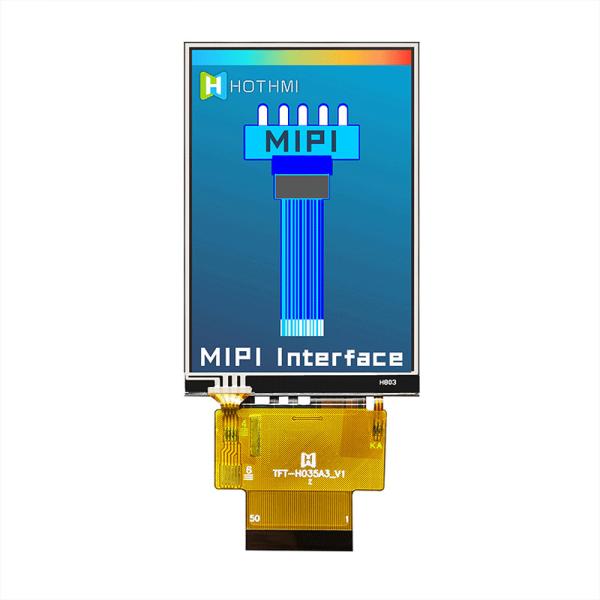

Интерфейс - MCU/SPI/RGB/MIPI

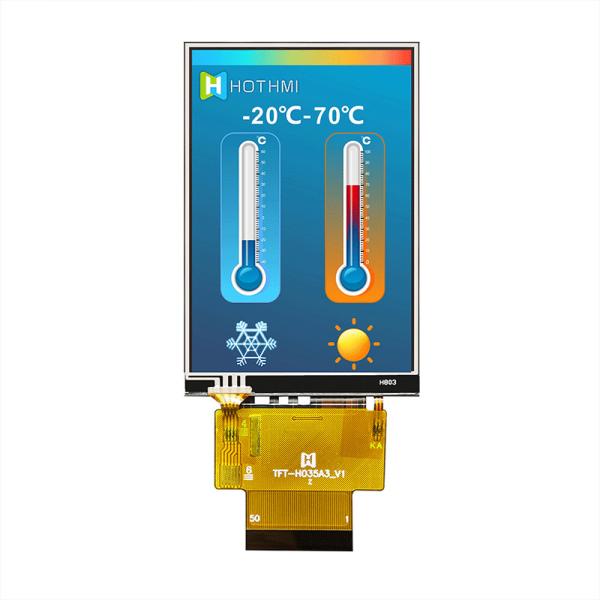

Работая температура - (- 20~70℃)
Подача напряжения - 3.3v

Общая особенность:

Деталь

Стандартное значение

Блок

Размер дисплея

 3,5" -

Количество пикселов

 320 (h) x3 (RGB) *480 (v) -

Активная область

 48,96 (H) * 73,44 (V) mm

Размер плана

 54.76H) * 83,58 (V) * 3,70 (D) mm

Осматривая направление

ПОЛНЫЙ час

 -

Интерфейс TFT

 Совместимый интерфейс, определенный IM [0-2] -

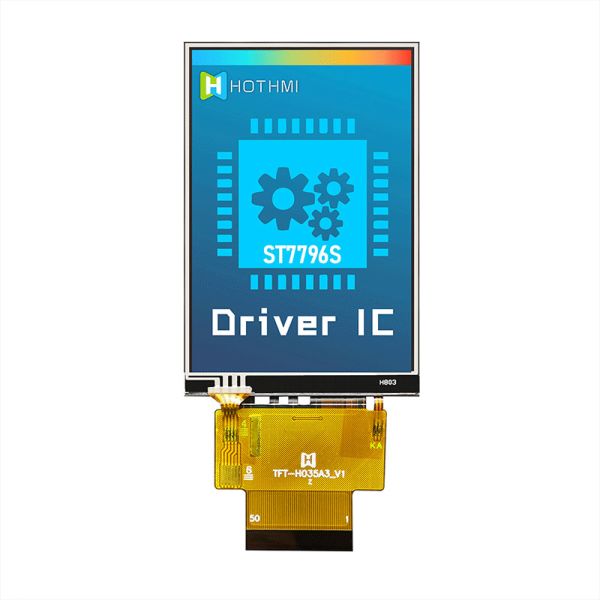

Водитель IC TFT

 ST7796S -

Условие водителя TFT

 VCI=2.8V, IOVCC=1.8V (тип) V

Осветите контржурным светом

 Белое LED/6 PCS/Series -

Сенсорная панель

Whit RTP

 -

Водитель IC RTP

 - - - -

Условие водителя RTP

 VDD=3.3V (тип) V

Температура деятельности

 -20 | 70 ℃

Температура хранения

 -30 | 80 ℃

Описание Pin

Pin НЕТ.

Символ

Описание
1 LEDA Анод СИД
2 LEDK Катод СИД
1 LED_A Анод СИД
2 LED_K Катод СИД
3 GND Земля
4 MIPI_DN

* сигнал данным по низшего напряжения дифференциальный

* выйдите штырь для открытия когда не в пользе.
5 MIPI_DP
6 GND Земля
7 MIPI_CN

* сигнал дифференциальных часов низшего напряжения

* выйдите штырь для открытия когда не в пользе.
8 MIPI_CP
9 GND Земля
10~12 IM [0~2] Режим интерфейса MCU отборный
13 ВОЗВРАТ TFT переустановило Pin.Signal активные низкие.
14 VSD

* вертикальный синхронизируя входной сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
15 HSD

* горизонтальный синхронизируя входной сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
16 PCLK

* сигнал часов точки для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
17 ВЕРТЕП

* данные разрешающий сигнал для интерфейса RGB.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
18~35 DB [17~0] Данные Bus.If не использованный, пожалуйста починка это штырь на GND.
36 SPI_SDO

* штырь выхода интерфейса SPI. Если не использованный, позвольте этому штырю открытому.

* данные outputted на падая крае.

37

SPI_SDI

* штырь вход-выхода интерфейса SPI.

* данные заперты на задвижку на поднимая крае.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
38 RDX

* чтение позволяет в 8080 MCU параллельных ЕСЛИ. Низко-активный.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.

39

 WRX SPI_SCL

* Write позволить в параллельном интерфейсе MCU

* в режиме SPI, этот штырь использован как SCL.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
40 DCX

* штырь выбора данным по/команде дисплея параллельно ЕСЛИ.

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.
41 CSX/SPI_CS

* штырь входного сигнала обломока отборный («низкий уровень» позволяет).

* если не использованный, пожалуйста зафиксируйте этот штырь на GND.

42

TE

* использован срывая сигнал влияния синхронизировать MCU для того чтобы обрамить сочинительство памяти.

* если не использованный, пожалуйста позвольте этому штырю открытому.
43 VCI Сила цифров
44 GND Земля
45 NC/CTP_VDD

* входной сигнал электропитания для CTP.

* если не использованный, пожалуйста позвольте этому

штырь

открытый.

46

 RTP-XR CTP-SCL

* сигнал часов CTP серийный.

* сигнал управления RTP XR

* если не использованный, пожалуйста позвольте этому штырю открытому.

47

 RTP-YD CTP-SDA

* входной сигнал ввода данных CTP серийный.

* сигнал управления RTP YD

* если не использованный, пожалуйста позвольте этому штырю открытому.

48

 RTP-XL CTP-INT

* прерывание CTP_External к хозяину.

* сигнал управления RTP XL

* если не использованный, пожалуйста позвольте этому штырю открытому.

49

 RTP-YU CTP-RES

* Pin возврата CTP.

* сигнал управления RTP YU

* если не использованный, пожалуйста позвольте этому

штырь

открытый.
50 GND

Земля

Характер продукции

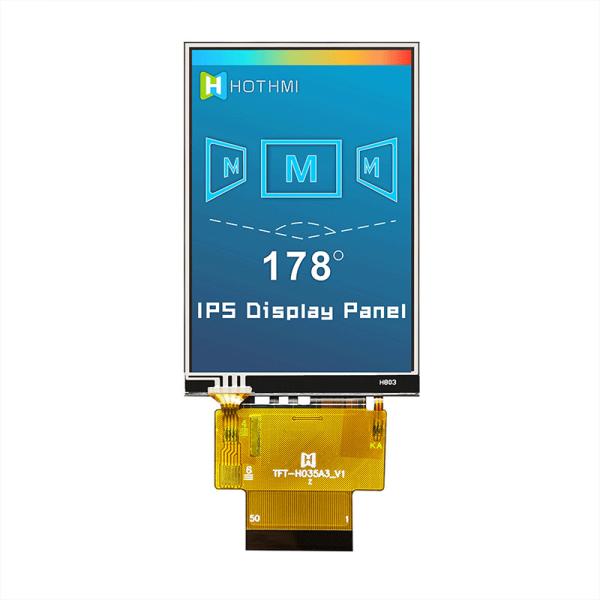

TFT-H035A3HVIST4R50 3,5 монитор IPS TFT-LCD температуры дюйма широкий с запроектированным сопротивляющимся экраном касания с разрешением пикселов 320X480. Модуль имеет встроенного водителя IC ST7796S, который поддерживает MIPI полно - совместимый интерфейс. TFT-H035A3HVIST4R50 принимает выведенную панель IPS, которая имеет преимущество более широкого угла наблюдения: 80/right: 80/up: 80/down: 80 градусов (типичное значение), 800:1 фактора контрастности (типичное значение), значение nits яркости 400 (типичного значения)), панель слепимости, коэффициент сжатия 1:1.5. Интерфейс поддержки I2C и одиночная функция касания. Модель H035A3H имеет запроектированную сопротивляющуюся сенсорную панель (CTP), и подача напряжения TFT-H035A3HVIST4R50 (VCC) 2.5V к 3.0V, типично 2.8V. Она может работать на температурах от -20°C к +70°C и температурах хранения от -30°C к +80°C.

Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостныйМодуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный

Модуль дюйма TFT LCD вертикали 3,5, многофункциональный экран TFT емкостный

TFT-H035A3HVIST4R50_4.pdf
