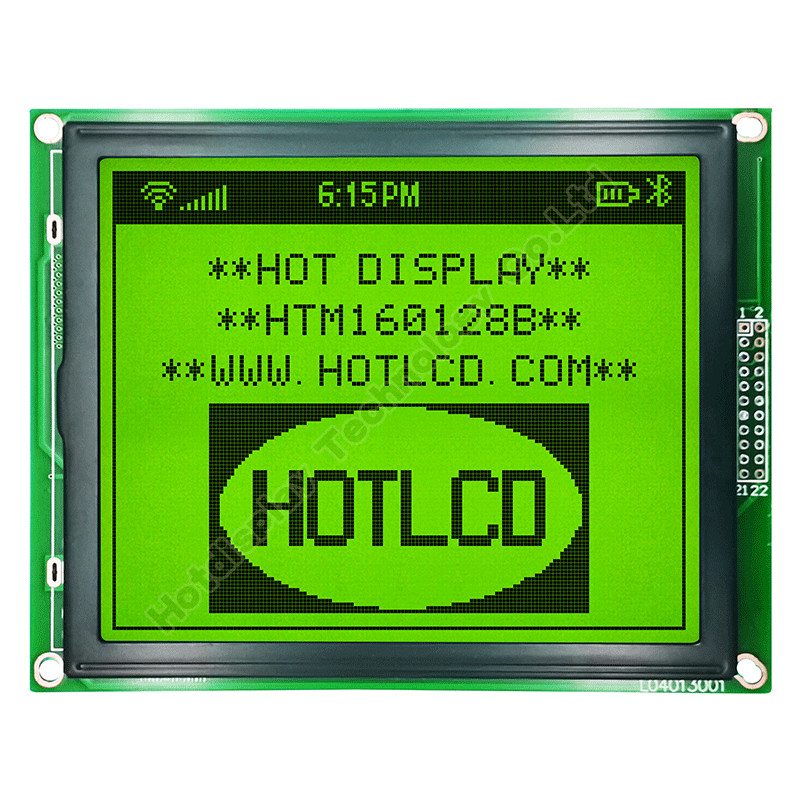

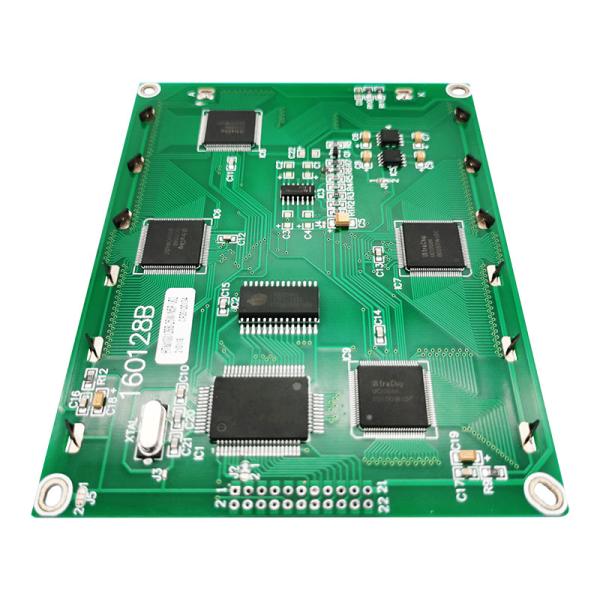

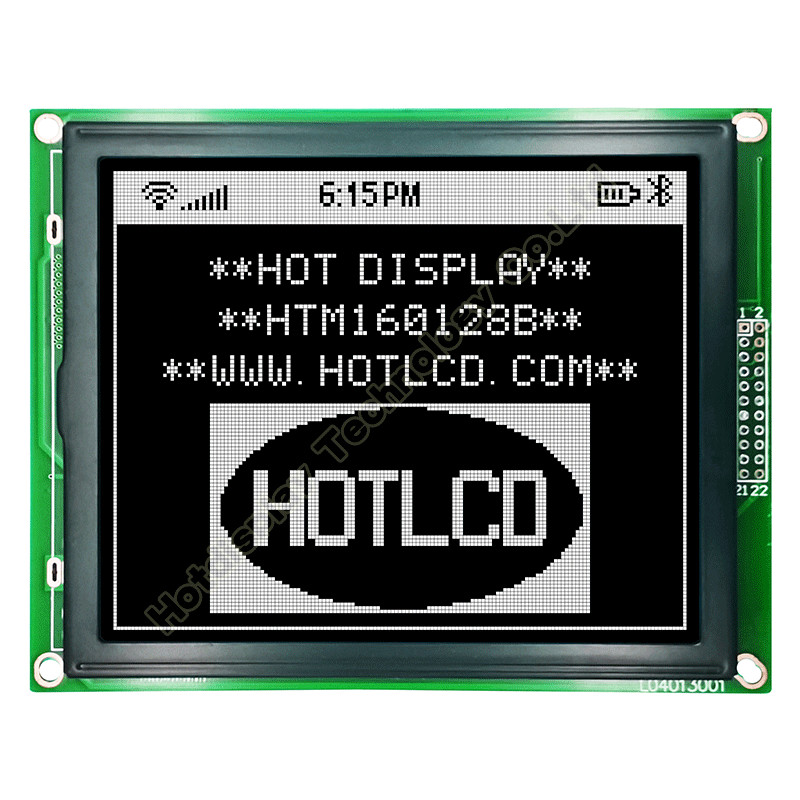

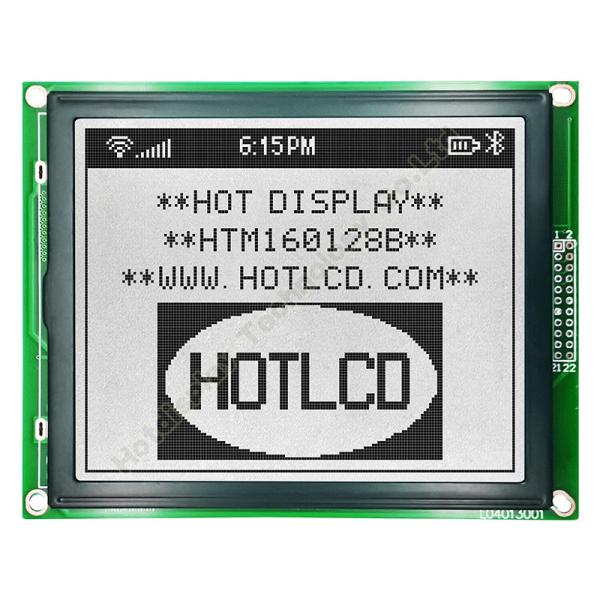

дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
дисплей 160X128 графический голубой LCD с белизной освещает T6963C контржурным светом
Спецификации
Номер модели :
HTM160128B
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
Стандартный матричный модуль COB
Содержание дисплея :
160x128
Применение продукта :
Автоматическая машина упаковки
Угол наблюдения :
6H
Количество штырей :
22PIN
Особенные инструкции :
MCU/8bit
Модель обломока водителя :
T6963C
Описание

модуль 160X128 графический LCD | STN - голубой дисплей с белизной освещает T6963C/HTM160128B контржурным светом

HTM160128B | Monochrome графический модуль | пикселы 160x128 | Transmissive LCD | Белизна освещает контржурным светом | STN (-)отрицательный голубой дисплей | Встроенное отрицательное напряжение тока | Дискретный размер шрифта


Модуль жидкокристаллического дисплея HOTLCD 160x128 графический показывает белые пикселы на голубой предпосылке. Этот transmissive дисплей LCD требует освещает контржурным светом для видимости и предлагает широкую температурную амплитуду рабочей температуры от -20 до 70 градус цельсий. Этот дисплей HTM160128B включает встроенную отрицательную поставку напряжения тока так же, как дискретный размер шрифта. Он имеет оптимальный взгляд 6:00, работает на подаче напряжения 5V и RoHS уступчивое.

Параметры продукта

ДЕТАЛЬ СТАНДАРТНОЕ ЗНАЧЕНИЕ БЛОК
Количество точек ТОЧКИ 160*128 ----
Размер модуля 129,0 (W) *102.0 (H) *12.1 (T) МАКС mm
Область показа взгляда 101,0 (w) x 82,0 (h) mm
Размер точки 0,54 (w) x 0,54 (h) mm
Тангаж точки 0,58 (w) x 0,58 (h) mm
Работая temp -20~70 ℃
Temp хранения -30~80 ℃

Управлять методом

1/ 128 ОБЯЗАННОСТЕЙ, 1 12 СМЕЩЕНИЯ, VOP= 15.0V

Осматривая направление

6 ЧАСОВ

Режим работы монитора

STN/(СИНЬ)

Тип дисплея

TRANSMISSIVE/НЕДОСТАТОК

Водитель IC

T6963C или СООТВЕТСТВУЮЩЕЕ
Осветите контржурным светом БЕЛИЗНА

Механические данные

Деталь Стандартное значение Блок
Размер модуля 129.0x102.0x8.6 mm
Осматривая область 101.0x82.0 mm
Отверстие установки 92.76x74.2 mm
Тангаж точки 0.58x0.58 mm
Размер точки 0.54x0.54 mm

Электрические характеристики

Деталь Символ Стандартное значение
тип.		 Блок
Ввод напряжения VDD 5,0 V

Функция Pin интерфейса

Pin нет. Имя Pin Функция
1 FG Земля рамки
2 VSS Земля для логики
3 VDD Электропитание для логики
4 V0 Электропитание для водителя LCD (Vop=VDD-V0)
5 VEE Отрицательный выход напряжения тока
6 /WR Напишите сигнал
7 /RD Прочитанный сигнал
8 /CE Обломок позволяет
9 C/D Выбор команды или данных
10 ОСТАНОВКА Энергосбережение (h: Нормальный; L: работать stopclock)
11 /RES Сигнал возврата (низко эффективный)
12~19 DB0~DB7 Прочитанный/напишите сигнал (h: прочитайте; L: напишите)
20 FS1 Штыри для выбора шрифта
21 BLK Электропитание для backlight+
22 BLA Электропитание для освещает контржурным светом -

Абсолютный максимум оценок

Детали Символ MIN. МАКСИМАЛЬНЫЙ. Блок Условие
Подача напряжения VDD -0,3 +7,0 V VSS = 0V
Vlcd -0,3 +20,0 V VSS = 0V
Ввод напряжения VIN -0,3 VDD+0.3 V VSS = 0V
Пропускной ток СИД Если 0 100 мамы ---
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -20 +70 ℃ ---
Температура хранения Tst -30 +80 ℃ ---

Характеристики DC

Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок
Рабочий потенциал VDD 4,5 5,0 5,5 V
Высокое напряжение входного сигнала VIH VDD-2.2 - VDD V
Низшее напряжение входного сигнала VIL 0 - 0,8 V
Высокое напряжение выхода VOH VDD-0.3 - VDD V
Низшее напряжение выхода VOL. 0 - 0,3 V
Течение поставки (ОСВЕТИТЕ контржурным светом) IDD --- 105 140 мамы
