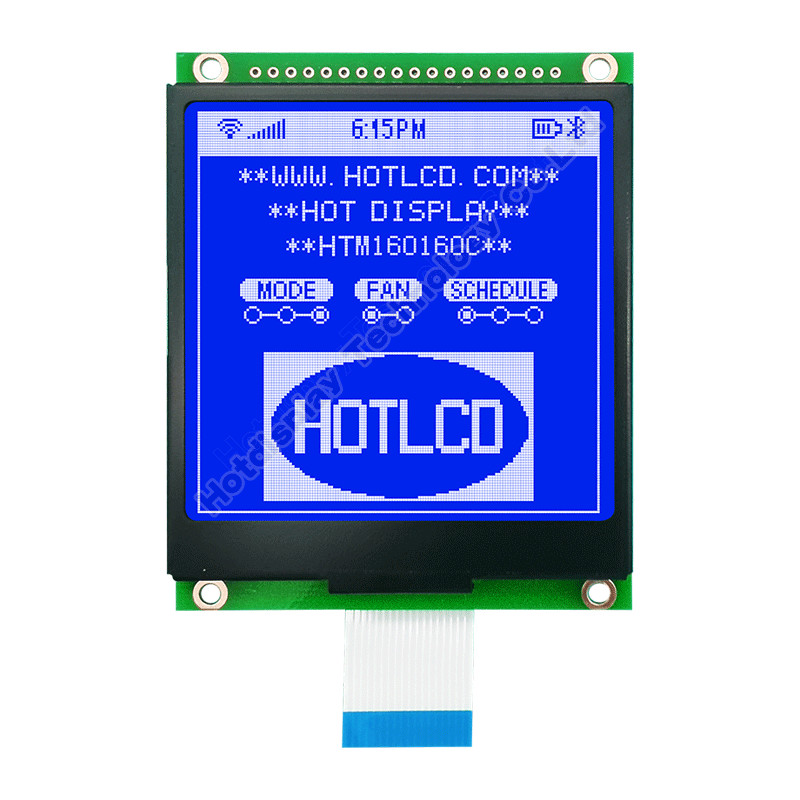

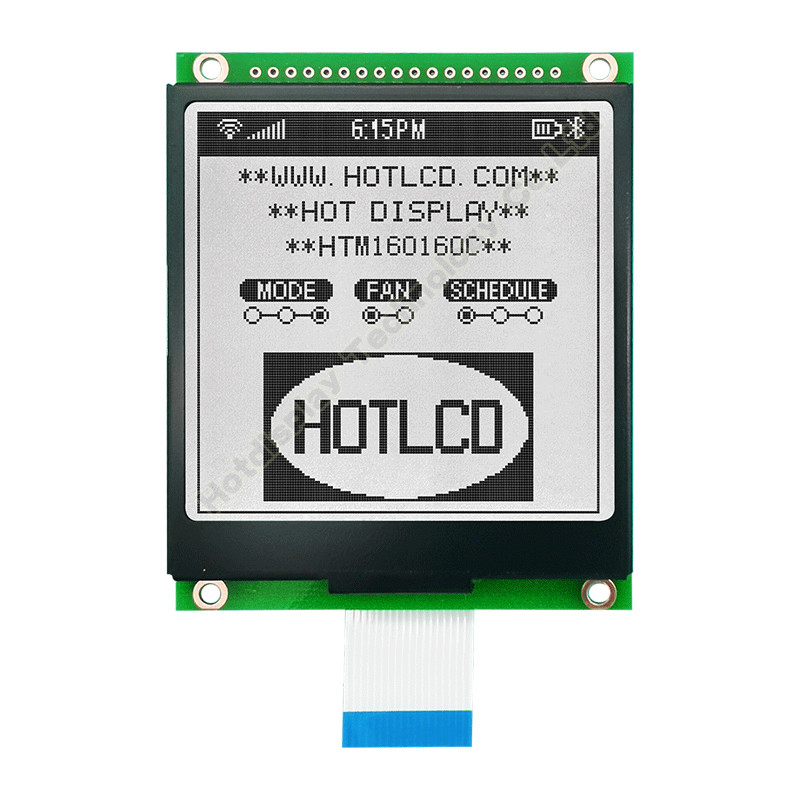

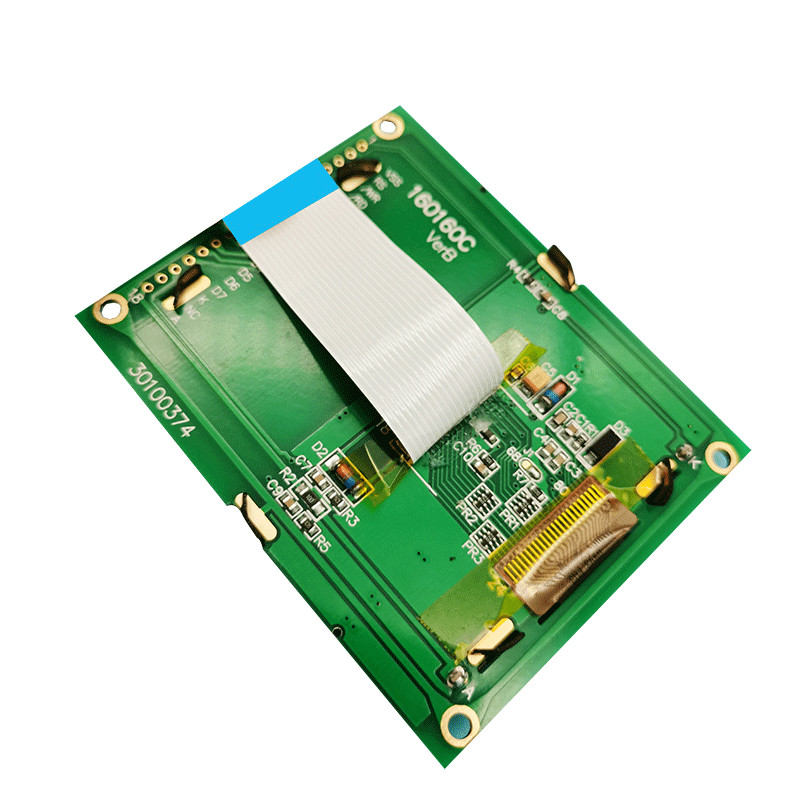

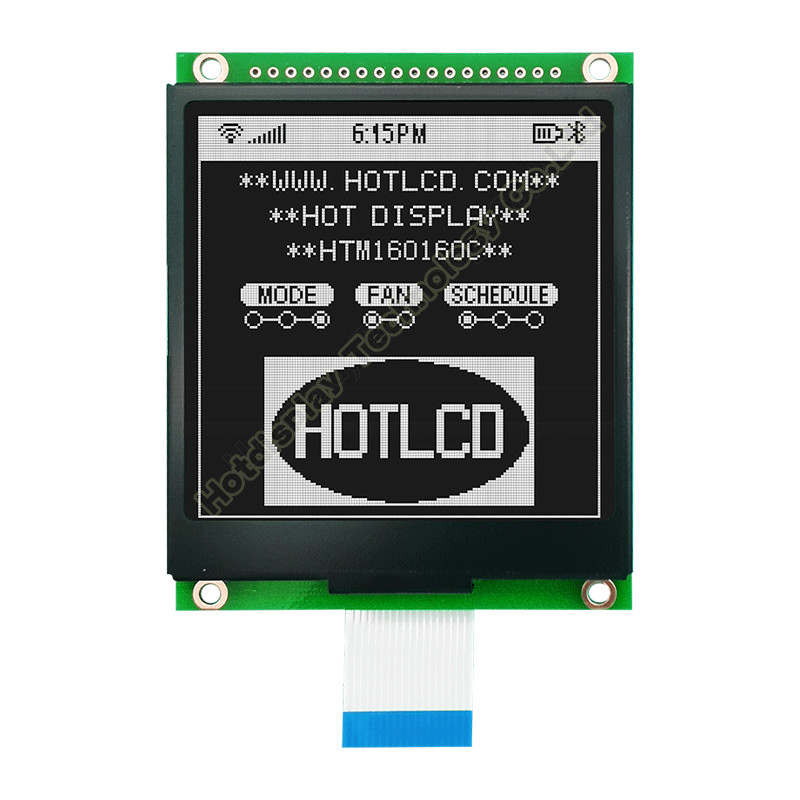

модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
модуль 160X160 FSTN графический LCD с белизной освещает UC1698 контржурным светом HTM160160C
Спецификации
Номер модели :
HTM160160C
Место происхождения :
Dongguan, Китай
Количество минимального заказа :
2
Условия оплаты :
Аккредитив, Д/А, Т/Т, Д/П, Вестерн Юнион, МонейГрам
Способность поставки :
99999
Срок поставки :
25 дней
Тип продукта :
ЖК-модуль COG с панелью
Показать содержимое :
160x160
Применение продукта :
Электрический счетчик
Угол наблюдения :
6H
Количество ПИН-кодов :
ФФК-18ПИН
Специальные инструкции :
MCU/8bit
Модель чипа драйвера :
UC1698
Описание

модуль 160X160 графический LCD | FSTN - СЕРЫЙ дисплей с белизной освещает UC1698/HTM160160C контржурным светом

HTM160160C | Monochrome графический модуль | пикселы 160x160 | Transmissive LCD | Белизна освещает контржурным светом | FSTN (-)отрицательный голубой дисплей | Встроенное отрицательное напряжение тока | Дискретный размер шрифта

Параметры продукта

ДЕТАЛЬ СТАНДАРТНОЕ ЗНАЧЕНИЕ БЛОК
Количество точек ТОЧКИ 160*160 ----
Размер модуля 60.0x60.0 mm
Область показа взгляда 54.38*54.38 mm
Размер точки 0,32 (w) x 0,30 (h) mm
Тангаж точки 0,34 (w) x 0,34 (h) mm
Работая temp -20~70 ℃
Temp хранения -30~80 ℃

Управлять методом

1/ 128 ОБЯЗАННОСТЕЙ, 1 12 СМЕЩЕНИЯ, VOP= 15.0V

Осматривая направление

6 ЧАСОВ

Режим работы монитора

FSTN/(серое)

Тип дисплея

TRANSMISSIVE/НЕДОСТАТОК

Водитель IC

UC1698 или СООТВЕТСТВУЮЩЕЕ
Осветите контржурным светом БЕЛИЗНА

Механические данные

Деталь Стандартное значение Блок
Размер модуля 82.4x66x9.5 mm
Осматривая область 60.0x60.0 mm
Отверстие установки 54.38*54.38 mm
Тангаж точки 0,34 (w) x 0,34 (h) mm
Размер точки 0,32 (w) x 0,30 (h) mm

Электрические характеристики

Деталь Символ Стандартное значение
тип.		 Блок
Ввод напряжения VDD 3,3 V

Функция Pin интерфейса

Pin нет. Имя Pin Функция
1 VSS Отрицательное электропитание, 0V
2 A0 Данные/командное управление
3 /WR Напишите часы данных/команды
4 /RD Прочитанные часы данных
5 /CS Входной сигнал выбора обломока
6 /RST Reste, L->H
7 VDD Напряжение тока электропитания (+3.3V)
8-15 D0-D7 Шина данных
16 BLK Осветите недостаток контржурным светом электропитания
17 NC
18 BLA Осветите анод контржурным светом электропитания (+3.3V)

Детали Символ MIN. МАКСИМАЛЬНЫЙ. Блок Условие
Подача напряжения VDD -0,3 +4,0 V VSS = 0V
VDD2 -0,3 +4,0 V VSS = 0V
Ввод напряжения VIN -0,3 VDD +0,3 V VSS = 0V
Рабочая температура ВЕРХНЯЯ ЧАСТЬ -20 +70 ℃ Отсутствие конденсации
Температура хранения Tst -30 +80 ℃ Отсутствие конденсации

Характеристики DC

Детали Символ MIN. ТИП. МАКСИМАЛЬНЫЙ. Блок Условие
Рабочий потенциал (1) VDD 2,4 - 3,6 V
Напряжение тока водителя VLCD -0,3 - 19,0 V
Высокое напряжение входного сигнала VIH 0,8 x VDD - VDD V
Низшее напряжение входного сигнала VIL VSS - 0,2 x VDD V
Высокое напряжение выхода VOH 0,8 x VDD - VDD V IOH = -0.5mA
Низшее напряжение выхода VOL. VSS - 0,2 x VDD V IOL = 0.5mA
Входная утечка настоящая ILI - - 1,5 μA VIN = VDD или VSS
